Paso 5: Para soldar la placa de circuito (opcional pero recomendado)

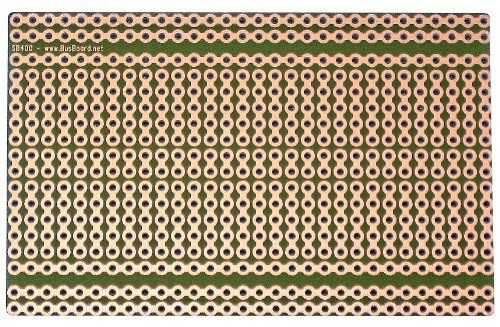

Fuertemente sugiero comprar un protoboard (también llamado protoboard soldable) como el incluido en la lista de materiales y arriba. Hace cosas tan fácil y básicamente sólo tienes que seguir el diseño del tablero como de la soldadura. Realmente no podía ser más sencillo así que tome mi Consejo y hacerlo!
El proceso es bastante sencillo, solo soldar todo exactamente cómo es en el protoboard y usted va a estar bien. Lo de la nota es No el MSGEQ7 de soldadura directamente. Utilizan el zócalo de 8 pines como te dije! Confía en mí en este caso. No quieres freir el chip y es probable que se se fríe si se intenta directamente la soldadura del IC. Uno tiene todo soldado cómo desea, puede conectar el MSGEQ7 en el zócalo de 8 pines (Asegúrese de que su frente a la manera correcta según el diagrama que publiqué anteriormente). Voila! Estás hecho. cualquier área libre que tienes en el tablero se puede perforar para acomodar sus tornillos separadores. Sólo asegúrese de que usted no es taladrar nada importante o vas a ser realmente molesto.
