Paso 3: El contorno
![]()
![]()
El circuito es bastante simple aunque extendió al todo y al cabo. El 8 las piernas del ánodo del LED están conectadas a pins(5-12) de salida digital de Arduino y los terrenos se unen entre sí.
--Basado en eléctrico racional todo el conocimiento debe poner en resistencias de limitación actuales entre cada ánodo y el Arduino, pero porque los LEDs son alimentados por un tiempo tan corto, creo que es más simple sin ellos--.Tierra de la mujer audio conector de 3,5 mm debe ser alineada con los LED comunes y luego a Arduino. --La tierra en el conector de audio debe ser el más lejano desde el exterior--.
El canal derecho o izquierdo del conector audio se unirá a uno de los pines de entrada analógicas de Arduino.
Ahora para el código de...

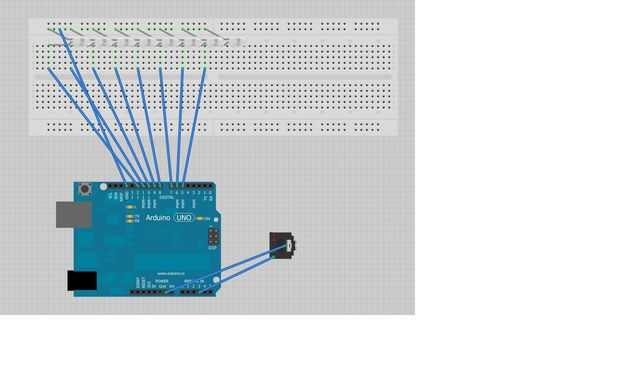

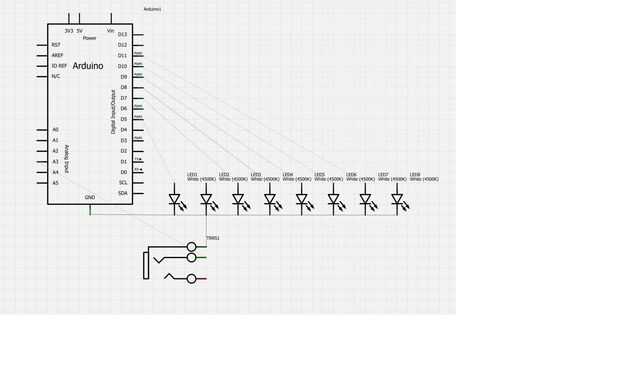

El protoboard y vista esquemática se realizaron en Fritzing!
