Paso 3: conexiones

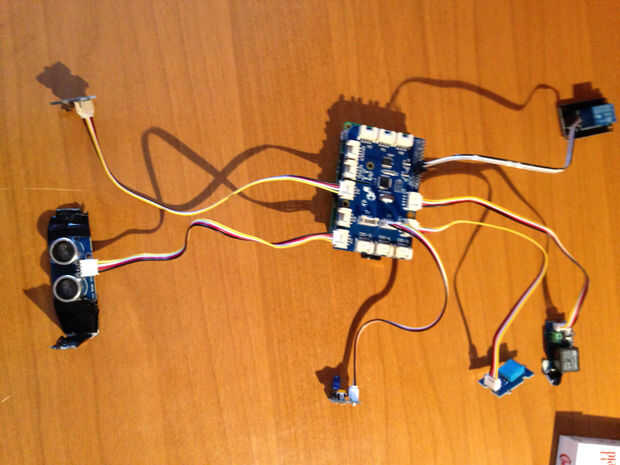

Primera foto puede easly muestran conexiones de cable.
Como se puede ver, la válvula solenoide (12V) y la bomba del limpiaparabrisas (12V) están conectados en el mismo PS ya que funciona como alternativa. Para la bomba del limpiaparabrisas que hay que respetar la polaridad correcta, no necesita válvula de solenoide.
Sensores cómodamente conectado a GrovePi como sigue:
- GrovePi relé > D6
- GrovePi ultrasonido ranger > D4
- GrovePi DHT > D8
- GrovePi botón > D2
- GrovePi led > D5

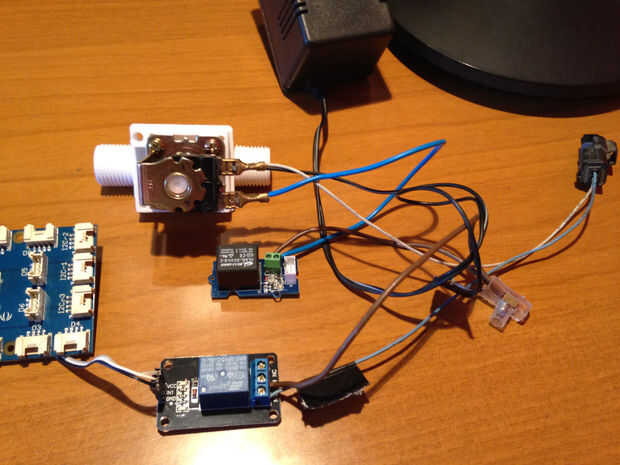

Relé de genérico ha sido conectado a GrovePi + pernos (si usas otro relé GrovePi, conectarlo a D3 y modifique el código como la descrita en el paso de código):
- VCC > pin 1 (3.3V)
- Tierra > pin 6 (GND)
- SIG > PIN 15 (GPIO 22)

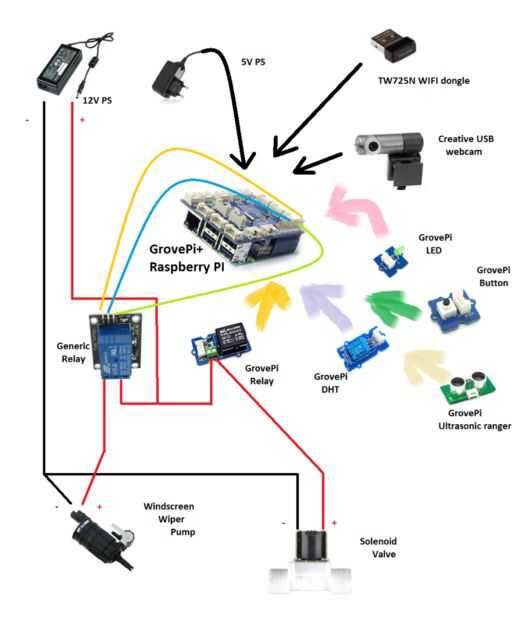

Las conexiones de la fuente de alimentación de 12V:
una válvula conector y limpiaparabrisas bomba polo negativo están conectados juntos al polo negativo de alimentación de 12V de potencia.
el otro cable del polo positivo de alimentación suministro está dividido en dos cables, primero en Relais de GrovePi, segundo en la entrada de COM del relé genéricos. Luego un cable de NO salida de relé genéricos al polo positivo de limpiaparabrisas bomba. Otro cable del relé de GrovePi al conector de la válvula de solenoide
