Paso 4: Construir: prueba & el disipador de calor
Hacer un montón de pruebas y tenga cuidado de conectar alimentación correctamente puesto que no hay ninguna protección de diodos (imagen 4a)
Se puede cargar algunos PWM pruebas de firmware en el microcontrolador para controlar los LEDs mientras trabaja (imagen 4b)

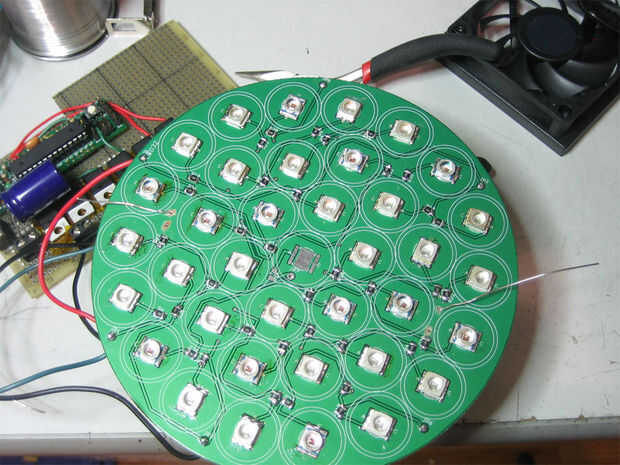

Completa de soldadura en todos los LEDs (imagen 4 c)

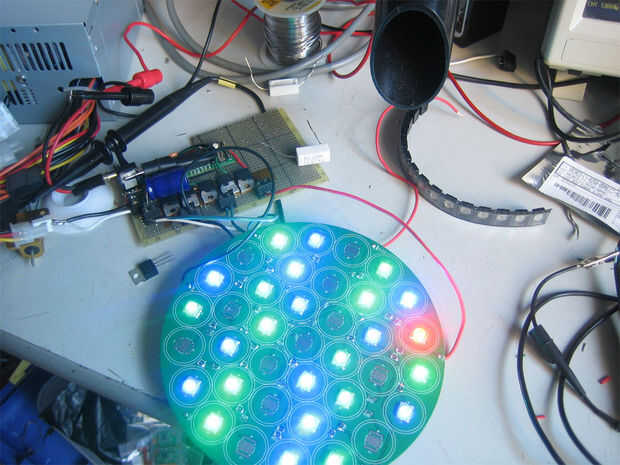

Una prueba final PWMing a través de todos los LEDs. Calienta rápido así que mantenga la energía máxima de baja o no ejecutarlo más de medio minuto. (imagen 4D)
Ya que estábamos demasiado baratos conseguir un PCB de metal apropiado, nos va colocar un disipador de calor al exterior. Mientras que lejos de ser ideal, un repuesto AMD procesador disipador térmico funcionado bien. Retire el ventilador, quite el clip de metal y luego vuelva a colocar el ventilador. Compruebe el ventilador para ver si se ejecutará fuera de 9V. Nuestra OK (imagen 4e)

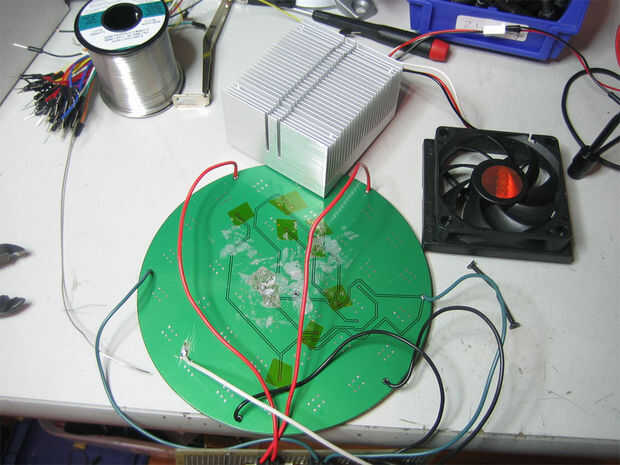

Si tienes pasta térmica, difundir algunos de lo heatink. Si no tienda las vias, utilizar etapas de kapton o similar para evitar que un cortocircuito en el disipador de calor (imagen 4f)
