Paso 7: Construcción: fijación de la PCB, lentes y toques

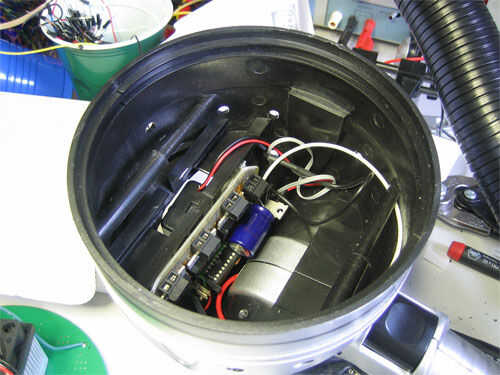

El PCB es cortado y metido en la ranura detrás donde el reflector fue (imagen 7a)

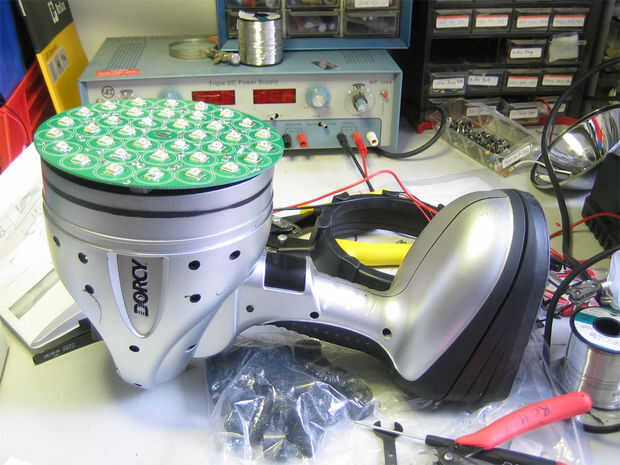

La placa encuentra en el frente, lamentablemente sólo un poco demasiado pequeño para entrar en el recinto. Sin embargo, de esta manera hay más espacio para el disipador de calor. (imagen 7b)

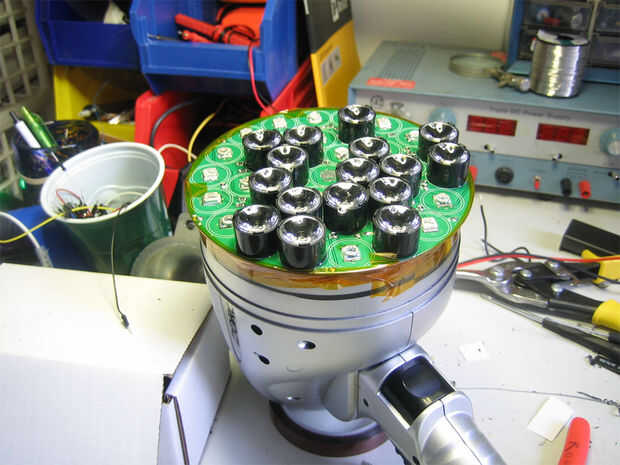

Lentes se rompieron en los LEDs. Usé pegamento para virar hacia abajo. Esto es un gran error por lo que no lo hice porque entonces el daño del humo las lentes y necesitan ser limpiados. Probablemente es un pegamento mejor para utilizar. ¿Tal vez de epoxy? (imagen 7 c)

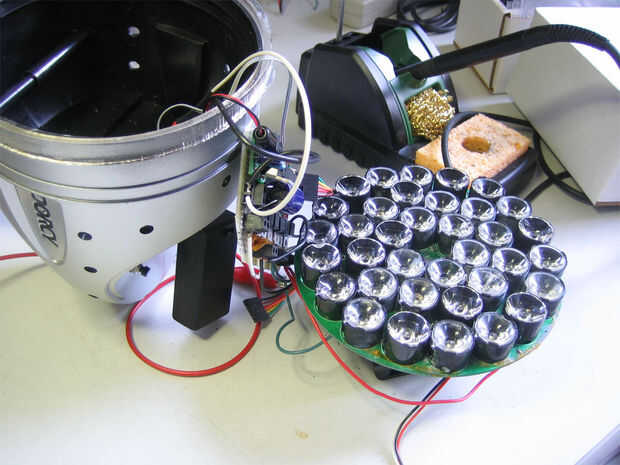

Una batería de 9V se cablea hasta el arduino. Todas las lentes se ponen encendido (imagen 7 d)

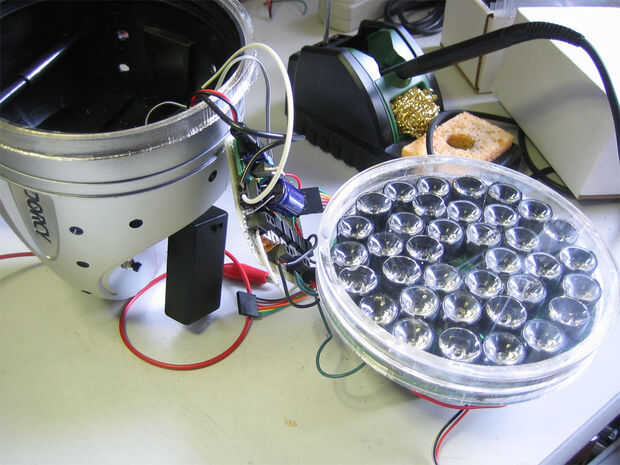

Cortamos un protector simple lente de acrílico con nuestro cortador láser. (imagen 7e)

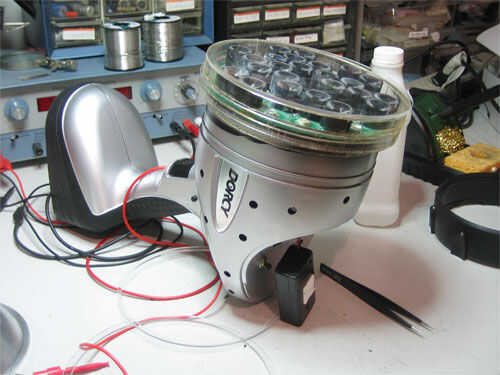

Muestra el ajuste antes de que termine. (imagen 7f)

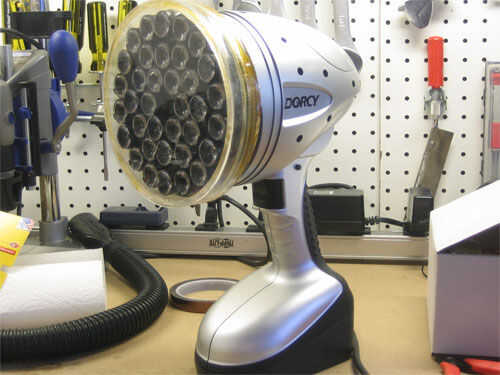

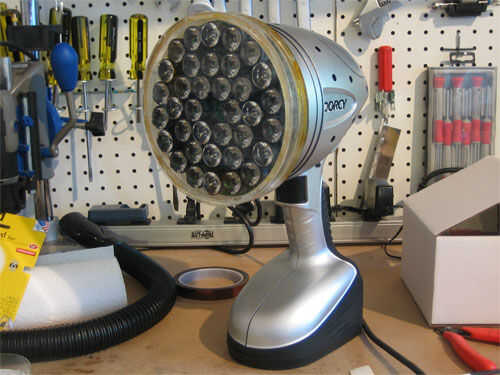

Con unos garfios o embalaje cinta para sujetar el protector de lente, hemos terminado! (imágenes 7 g y 7 h)
