Paso 4: Fabricación de PCB: aguafuerte
Hay numerosas maneras uno puede grabar un PCB. Aguafuerte es básicamente para eliminar el cobre expuesto de los vestidos para hacer un circuito impreso.

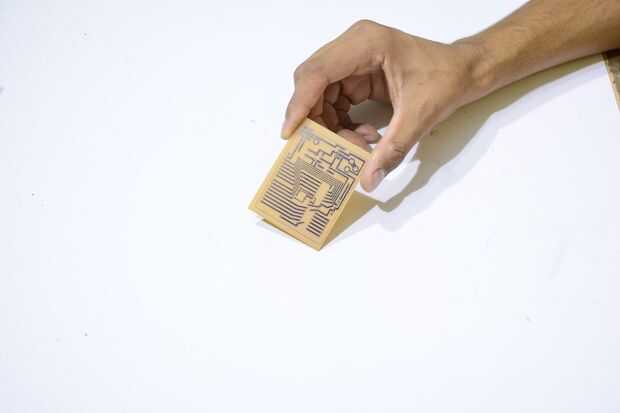

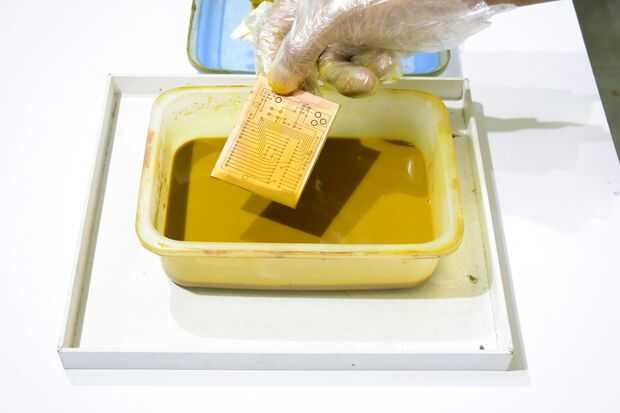

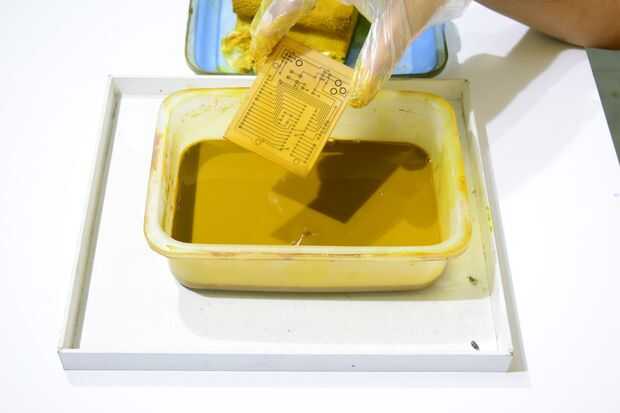

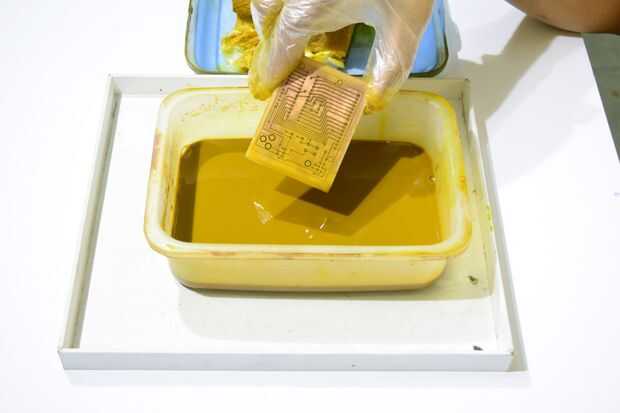

- El más común y utilizado que también fue utilizada por mi es reactivo de cloruro férrico. Su simple realidad. Colocar el reactivo líquido en una bandeja como contenedor. Si usted tiene cloruro férrico sólido luego agregue 2 tazas de agua y agregar el cloruro férrico hasta que el color es un marrón opaco mientras mezcla continuamente. Después de Coloque la placa en la solución y moverse de un lado de la bandeja hacia arriba y hacia abajo para agitar la solución. Mantener control a intervalos regulares y después de unos 5 minutos el PCB serán grabadas. Usted sabrá como todo el cobre expuesto desaparecerán y sólo los rastros negros permanecerá.
- Otro reactivo es el ácido muriático que es básicamente ácido clorhídrico. Usando tazas de medida no reactivos, mezcla de peróxido de hidrógeno de 2 piezas y 1 parte de ácido muriático. Sumerja la placa y ver la magia. Estará listo en menos de 2 minutos
- Finalmente también se pueden utilizar vinagre, agua oxigenada y sal. La mezcla es aproximadamente 60% de vinagre y 40% el peróxido de hidrógeno, con un buen batido de sal regular. La Junta Directiva de la inmersión y después de unos 20 a 30 min la Junta estará lista.
Para todos la seguridad arriba primero así que use guantes y después de la aguafuerte enjuague en agua del grifo.
