Paso 6: Circuito de edificio

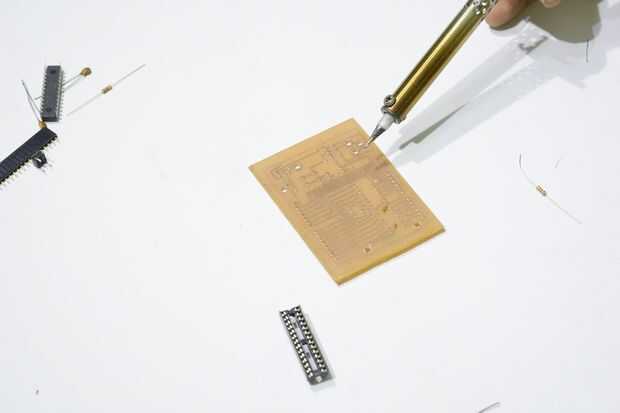

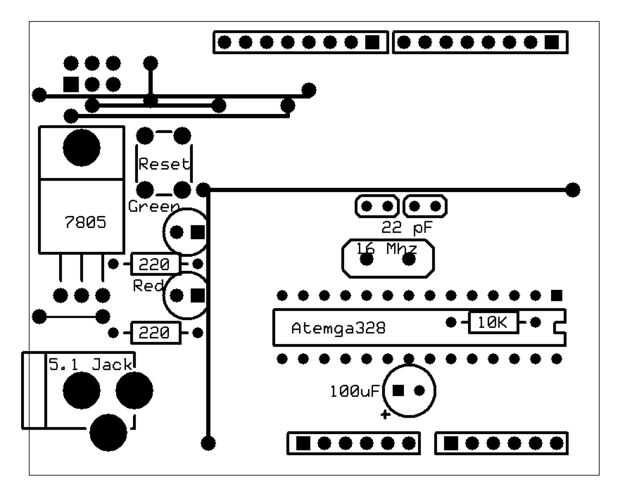

Ahora pasemos a la construir el circuito que consiste en soldar todos los componentes en su lugar correcto. La primera imagen muestra la colocación de los componentes.
- Primer comienzo con las tres resistencias. Uno de 10 k Ohm y los dos 220 ohmios

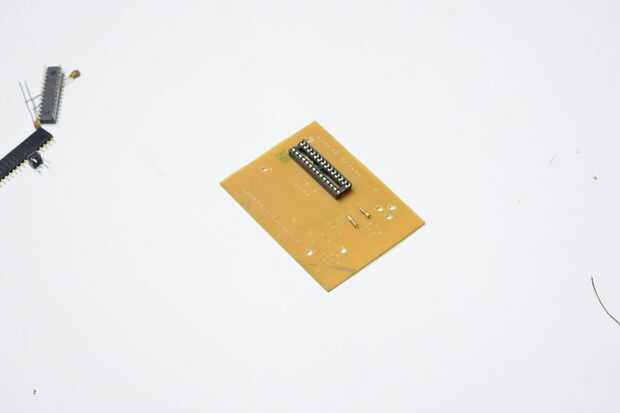

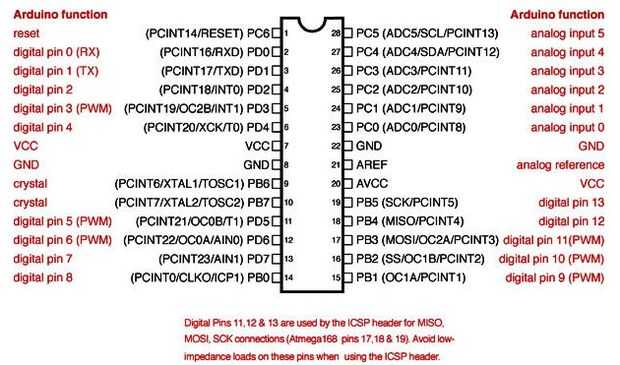

- El soldadura el 28 perno zócalo del IC

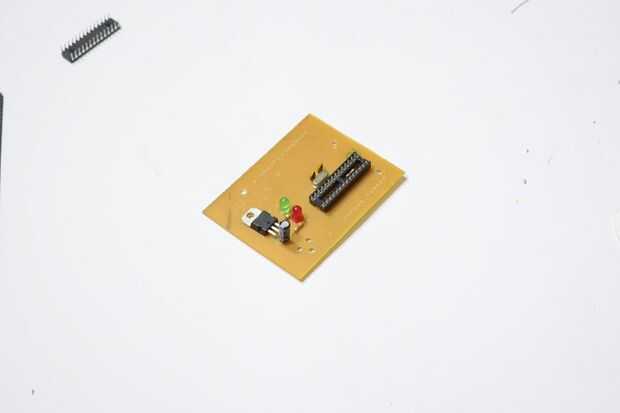

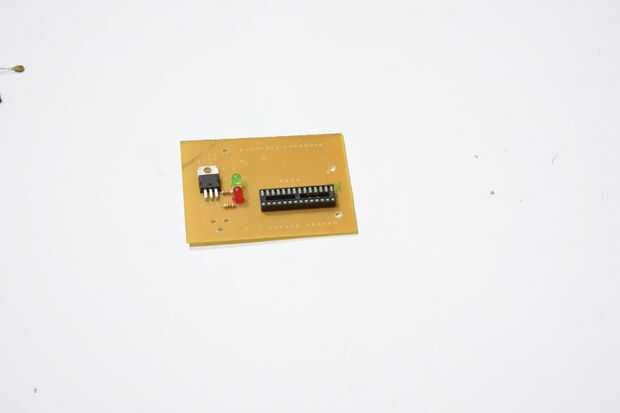

- El Led y 7805 regulador de voltaje viene en próximos
- Luego el cristal, condensador de 22pF y el botón reset.

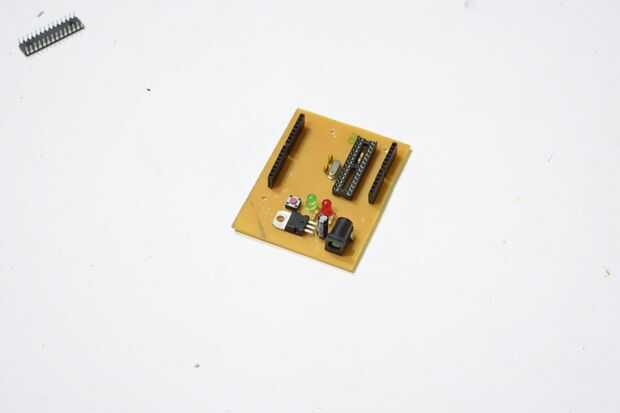

- Soldadura de las cuatro cabeceras femenino y el ICSP cabecera masculina.
- Siguiente en los 7 puentes que aparecen son líneas rectas en la primera imagen. Son un poco complicado así que compruebe para asegurarse de que se saltaban los correctos.
Ahora tienes que realizar algunas comprobaciones para asegurarse de que hiciste todo para soldar correctamente.
- Primero es conectar corriente continua y deberá encenderse el led rojo
- Hacer una completa inspección visual de todos los rastros del PWB y donde hay continuidad de comprobar con un medidor multi
- Compruebe que 5v correcto presant en los pernos del PWB donde deberían estar.
- Si tienes un Arduino Uno. Cargar el programa blink en t y luego inserte su chip en el Beeduino. El led verde debe parpadear.
Si todo está bien puede proceder.

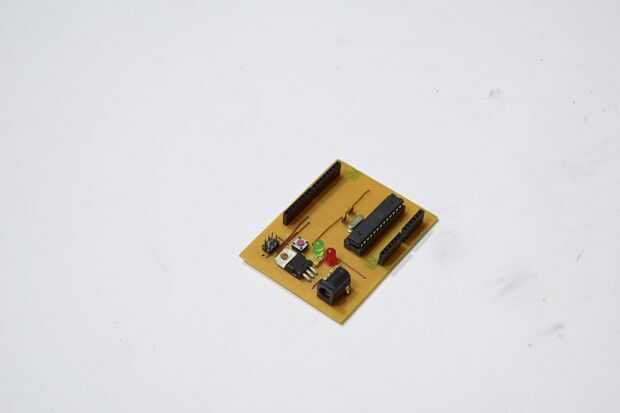

Felicidades. La parte hardware es todo hecha. Si usted está con mí hasta ahora después permite mover en la parte de software.
