Para auriculares con menos de 50 ohmios, sólo necesita reemplazar dos resistor SMD y dos condensadores a través del agujero. Para auriculares con impedancia mayor, puede que desee reemplazar el opamp demasiado.
Estoy realmente impresionado con el resultado final de esta modificación. El cascarrabias que merece todo el crédito para este mod es el "noroeste Audio & Video tipo". Si tu en audio o analógica electrónica, entonces te encantará su blog. Bueno, es más un encyclopediog, que un blog, pasando por el tamaño de sus artículos. Grandes cosas. Aquí está el artículo que describe este hack particular en el detalle más profundo posible:
http://nwavguy.blogspot.com/2011/03/Behringer-uca202-frankendac.html
Un extracto del blog del Creador:
«Behringer probablemente diseñado a auriculares de UCA202 para utilizarlo con los auriculares de estudio de mayor impedancia. Mientras que puede conducir tales teléfonos bastante bien, no es muy compatible con auriculares de 16-32 ohmios del consumidor típico. (...) El nuevo amplificador mucho mejor puede conducir baja impedancia en una distorsión baja y generar mucha más potencia de salida de la misma tensión de alimentación. Algunos otros cambios de componentes también fueron requeridos para optimizar el nuevo diseño. (...) Usar auriculares de última, la respuesta de frecuencia había mejorada a partir + /-7 dB a mucho más neutro +-1 dB. (...) El modificado Behringer UCA202 tiene suficiente energía para satisfacer más que nadie (...) Y la impedancia de salida de una muy pobre 50 ohmios sólo 2,5 ohmios. Conserva su distorsión anteriormente bajo, niveles de ruido similares y la mayoría otras características".
Obligatorio:
-Equipo de protección ESD (si no lo usas, puede freír el hardware)
-SMD soldadura conocimientos (sobre todo si vas a reemplazar el opamp)
-soldador de punta fina
-soldadura
-flujo (flujo de resina barato está bien)
-opcional: mecha de soldadura
-opcional: metro multi (barato)
-Un tornillo de banco u otra cosa para sostener la placa mientras trabajaba en él
-Destornillador
Alicates
-opcional: cortador de alambre fino
-opcional: 1 x opamp AD8656 en paquete de SOIC, cuesta unos 3,30 euros por pieza o 2,37 por 10 euros en Farnell
-2 x 6v3 / 2200uf (utilicé 1600uF, como que era lo que tenía que poner alrededor).
-2 x 2,2 ohm / 1% 0806 resistores SMD

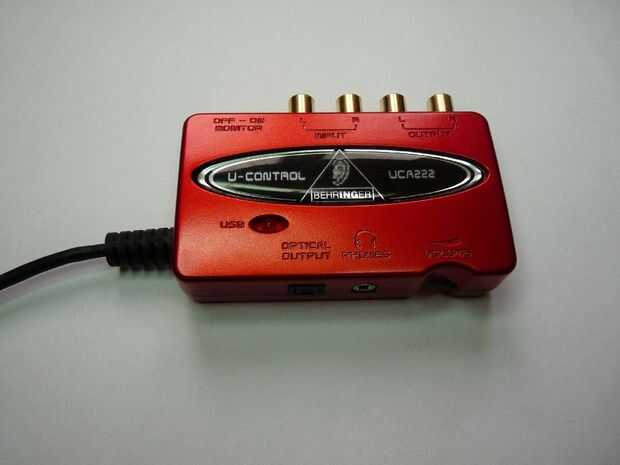

Nota 1: El hardware de Behringer UCA 202 parece ser 100% idéntica a la de la UCA 222. La única diferencia es el color de la carcasa.
Nota 2: usé la versión del paquete SOIC de lo OPAMP. El paquete MSOP puede estar en mejor forma, pero es costo 50% más que el SOIC paquete, así que me fui solo con la SOIC.
Nota 3: Las menciones del artículo original opcionalmente con el posiblemente mejor realizar opamp AD8397. Yo no elegí a probar esa opción porque era más caro, no probados y los resultados del uso de la AD8656 menos costoso son más que satisfactorio para mí.
