Belkin TuneCast 3 antena mod... (7 / 9 paso)

Paso 7: Colocar la antena...

Ahora, aquí viene la real diversión poco, montaje de la antena de nuevo!!! : D

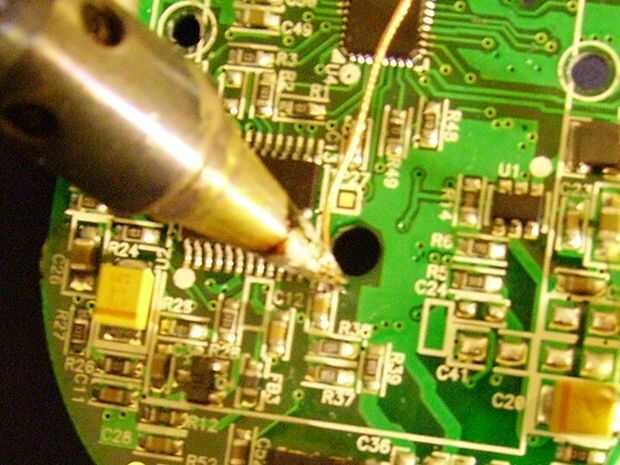

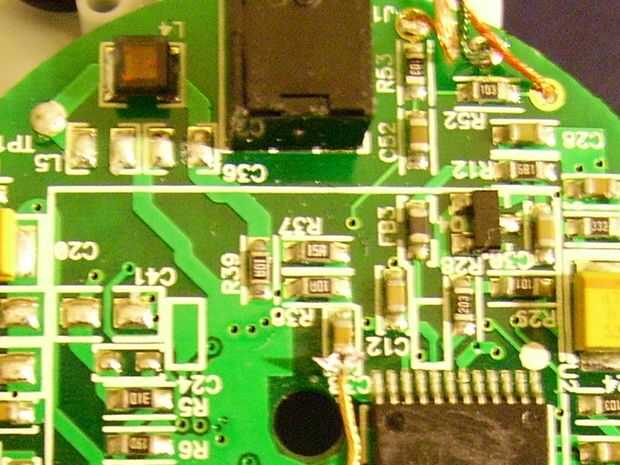

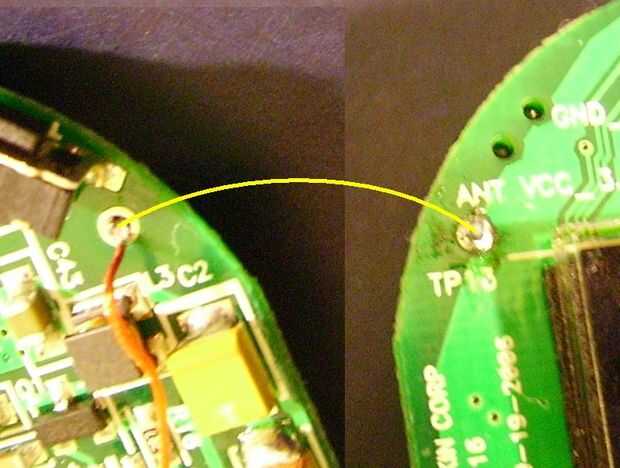

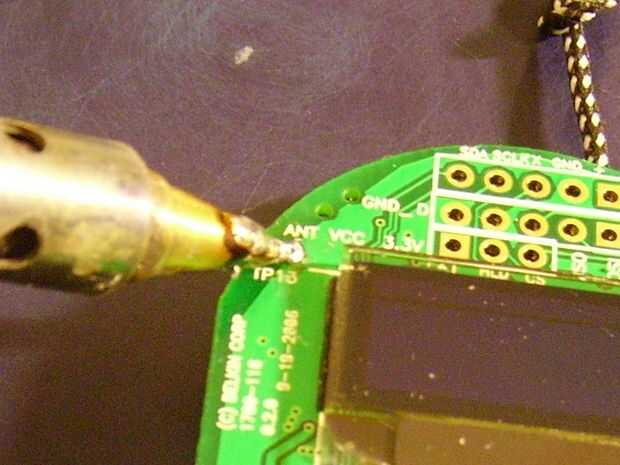

Calentar su soldador, fuego lento nuevamente y mira para el chip BH1418FV, este es el transmisor de FM, como 12 Pin del chip es la salida de RF, las resistencias y atenuador son tu enemigo, por lo tanto, necesita eludir estas soldando la antena al condensador "C38" lado de la viruta del componente, que es una parte de hecho. A continuación, tomar el otro cable y soldadura a donde estaba el otro extremo de la antena roja original y eso es todo, su nueva antena está equipado!!!!!!
