Paso 1: Sugerencias y aclaraciones a la "Cómo: grabador Laser!" Instructable
A continuación se presentan algunos consejos y sugerencias para la construcción de su Gearbest o Banggood Eleks grabador del Laser. El Instructable arriba tiene los detalles, pero he encontrado estos artículos cuando fui a través de los pasos de su tutorial.
Lea a través de estos y luego salta a su tutorial.
No apriete los pernos de acrílico para evitar grietas. (Que obvio!)
En el paso 2: ensamblaje del marco
Use los tornillos de 1cm con tuercas en el marco. No los tornillos de 1,2 cm o 1,5 cm.
En el paso 3: X-transporte
Utilice un perno de 3cm, montaje en acrílico, espaciador de plástico, arandela, cojinete, arandela, tuerca para cada conjunto de rodamientos.

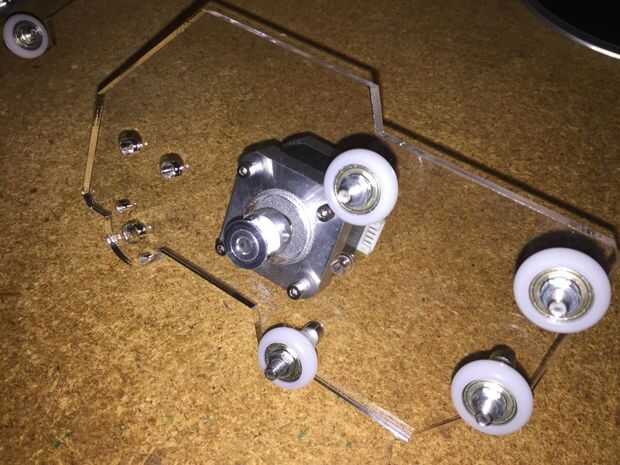

Oriente el paso a paso con equipos con conector de cables hacia los cojinetes. (cuadro 1)

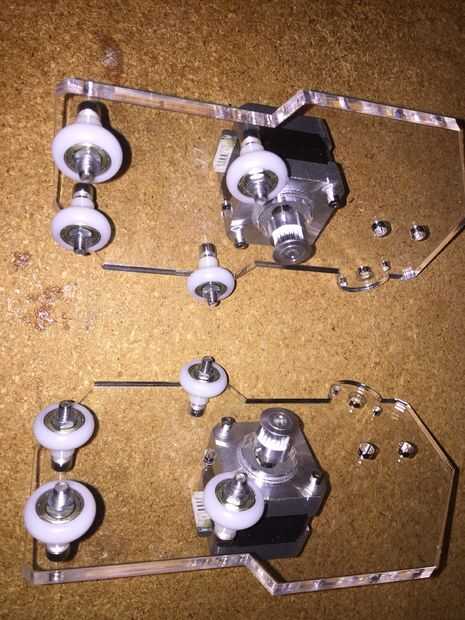

Construir la segunda x carro como una imagen especular de la primera (Foto 2)
En el paso 4: Montaje de láser

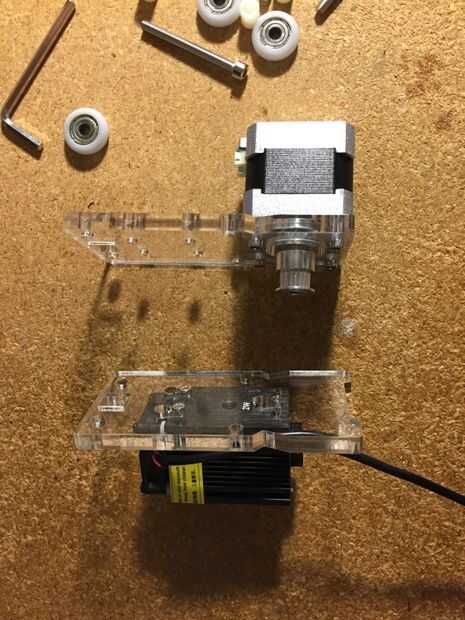

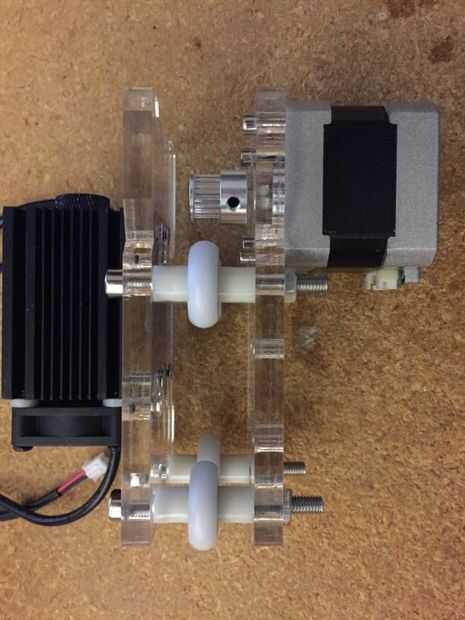

Conecte el láser y el paso a paso con la marcha a las piezas de acrílico antes de montar los tornillos largos y rodamientos (Foto 3 y 4)
El juego incluye dos tapas de plástico para rutear los cables a lo largo del marco exterior, pero tienes que instalar los cables antes de montar los motores PAP en el marco. Pero es principalmente estética.
En el paso 6: Montaje de la correa
Primero instale la correa de centro (cabeza del laser). Utilice los 1,2 cm de tornillos y tuercas. No corte la correa hasta que la tienes ajustada. Alimentar a toda la banda a través de la otra fijación de acrílico. Apriete el sujetador y deslice el conjunto de pasos arriba y abajo del carril. Debe viajar suavemente y la correa debe permanecer tensa en el engranaje de paso a paso. Cuando esté listo para cortar, deje al menos media pulgada o tan pegado de los sujetadores de acrílico tan usted puede ajustar la tensión.
No corte demasiado corto! Se dispone de aproximadamente 6 pulgadas de correa de repuesto después de todo la instalación.
