Bench dynomometer superior (2 / 7 paso)

Paso 2: Hacer el eje de apoyo y el freno de Prony

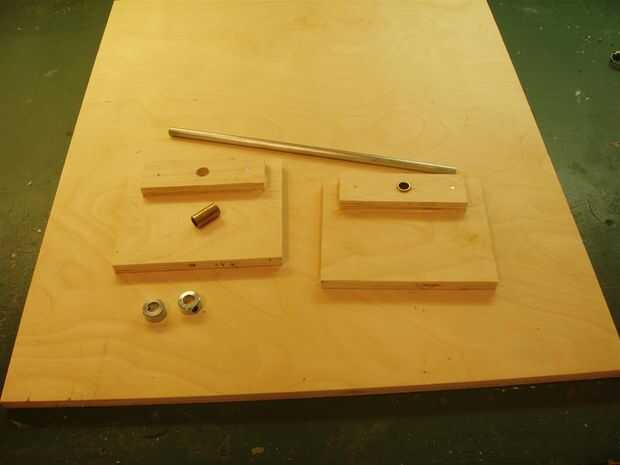

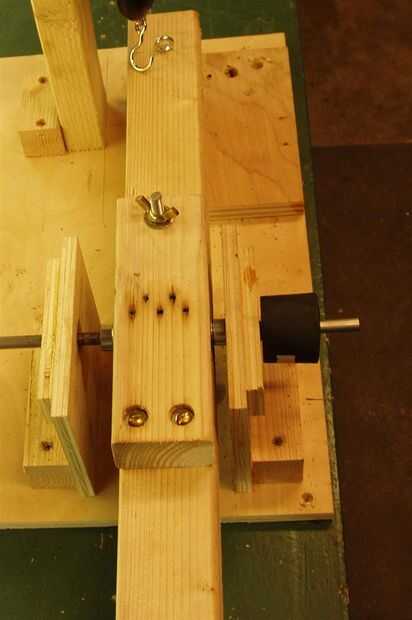

Freno de Prony las abrazaderas alrededor de un eje que es accionado por el motor. El eje de acero es de diámetro 3/8" x 12" y es apoyado por dos 3/8" ID x 1/2" latón OD buje rodamientos que se presionan en orificios de 1/2" de madera contrachapada teniendo soportes (ver foto). Los orificios de la abrazadera dirigen de agua de enfriamiento para el eje, que puede estar muy caliente. Este calor es debido a la energía mecánica del motor se convierte en energía térmica.

Lista de partes:
Las piezas se especifican en los pasos, pero usted puede hacer ajustes a sus necesidades. Básicamente, usted necesitará un eje y los cojinetes. Un eje más grande (1/2" diámetro) estaría bien, pero no use un eje menor que 3/8" de diámetro. Rodamientos de buje de bronce están bien si mantenerlos engrasado. Todo lo demás en el proyecto es madera contrachapada y los sujetadores. Todo el hardware está disponible en una ferretería.

Herramientas:
Herramientas Tienda ordinaria, incluyendo un taladro, se necesitarán. Una escala es necesario para la medida de fuerza y un tacómetro sin contacto (tipo láser) para medir RPM.
