Bench dynomometer superior (4 / 7 paso)

Paso 4: Prueba de configuración completa

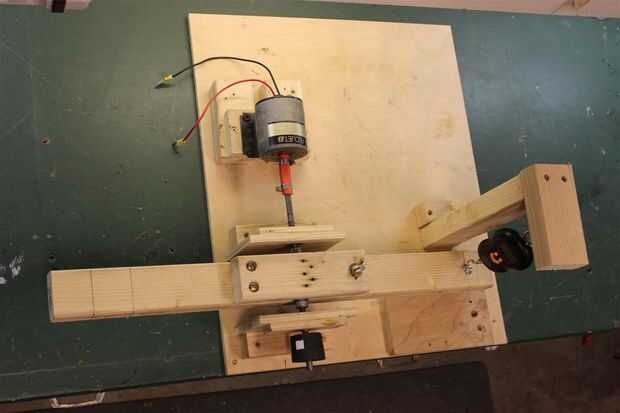

Aquí es la configuración completa. La escala se une exactamente 12" desde el centro del eje, Esto facilitará los cálculos.

El procedimiento de prueba es para arrancar el motor con muy poca fuerza de sujeción; luego medir la fuerza en la escala y leer el número de revoluciones con un tacómetro sin contacto como se muestra en la fotografía de la introducción. Aumentar la fuerza de sujeción hasta otro RPM y lectura de la fuerza. Continúe haciendo esto hasta que se han registrado lecturas de 10 o 12. Apague el motor inmediatamente después de cada lectura; el eje irá poniendo caliente! Goteo de agua en los orificios para enfriar el eje.

Precauciones de seguridad:

  • Sólo debe probar los motores de potencia fraccionaria, esta configuración no es adecuada para motores grandes o alto de RPM.
  • Fricción será calentar el eje de funcionamiento motores por periodos cortos solamente y mantener agua cerca para enfriar el freno de Prony.
  • Debe estar familiarizado con el equipo mecánica y electricidad.
