Bench dynomometer superior (6 / 7 paso)

Paso 6: Trazar los datos (o simplemente caculate energía)

Esta tabla muestra los resultados de una prueba en un motor de taladro de CA de 115v. Pero si solo quiero saber la potencia del motor, puede utilizar las ecuaciones del paso anterior. Realmente necesita una medición de par para llegar a un cálculo razonablemente exactos de la energía para un motor de CA. Aquí es un cálculo de muestra, utilizando los datos de prueba de un:

Placa de identificación nominal RPM: 1720
Placa potencia nominal: 1/4 HP
Los datos de prueba reales, de esfuerzo de torsión a 1720 RPM: 0.42 libras-ft = 1.36 metros de Newton

HP = Torque x RPM/5252 = 0.42 x 1720/5252 = 0.14 HP
KW = par x RPM/9550 = 1.36 x 1720/9550 = 0.25 kW

Resultados de la prueba fueron 0,14 HP, placa HP 0,25 HP. Es una comparación "razonable", dada las pérdidas de energía en el dinamómetro hace de tienda y la tendencia de los fabricantes de automóviles a ser un poco generosos en sus reclamos.

Si el motor AC no tiene placa de datos datos, medir el esfuerzo de torsión en el 95% de las RPM máximas.

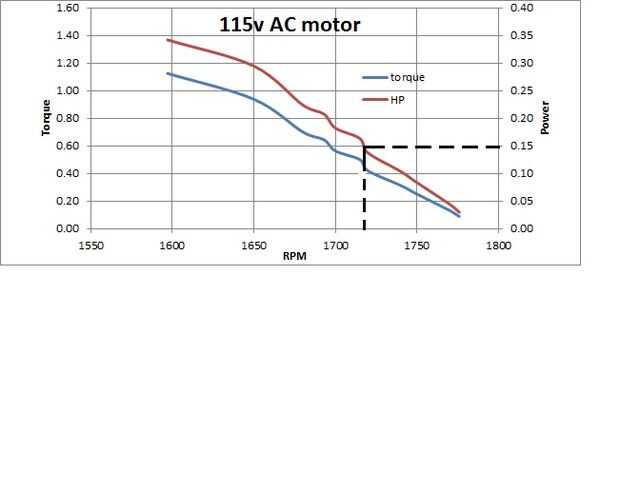

El cuadro muestra una trama de datos de par y potencia versus RPM para el motor del ejemplo. Tenga en cuenta que en el RPM nominal de 1720, la potencia de salida es aproximadamente 0,14 HP, que es el punto de operación normal del taladro. Sin embargo, con el aumento del esfuerzo de torsión aplicado, RPM disminuye pero poder continúa aumentando. Sí, eso es exactamente lo que ocurre al cargar el motor y tratar de eneldo un agujero más grande en madera, por ejemplo. Debe haber cierta energía de reserva para estas situaciones, pero son sobrecargar el motor; se calienta y finalmente el interruptor se disparará.
