Paso 1: La construcción mecánica.
Pensé que para un mientras que cómo yo iba a construir este reloj, entonces decidió que la manera más fácil era hacerlo fue el diseño de las piezas del reloj con QCAD en mi frambuesa pi, luego imprimir las secciones 1:1 después pegue los planes sobre la
de madera y corte con mi sierra de traste.
Sin embargo quiero el reloj para ser dimensionalmente correcta. Así que encontré unas fotos del reloj y medir los bits relevantes y decidido en una zona de 200mm por 200mm en la parte superior se vaya la luz superior. El reloj principal está hecho de madera contrachapada de 3 mm, y las esquinas redondeadas son de roble blanco. Son la lente de cristal helado de plexiglás que había dejado de mi pantalla de plasma.
Así que no voy en gran detalle sobre la construcción del reloj, pero encontrará toda la información que necesita en las fotos y archivos PDF adjunto de los bits.
Secuencia es la siguiente

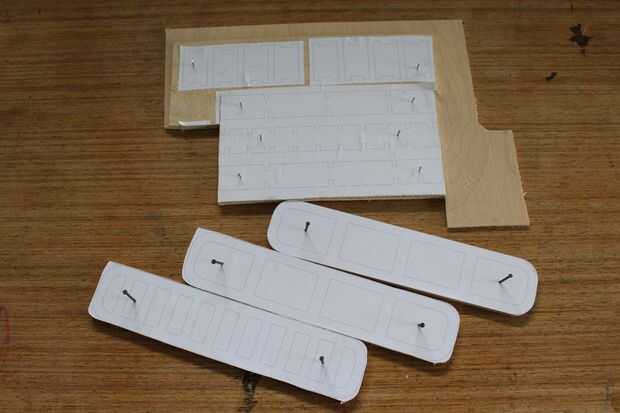

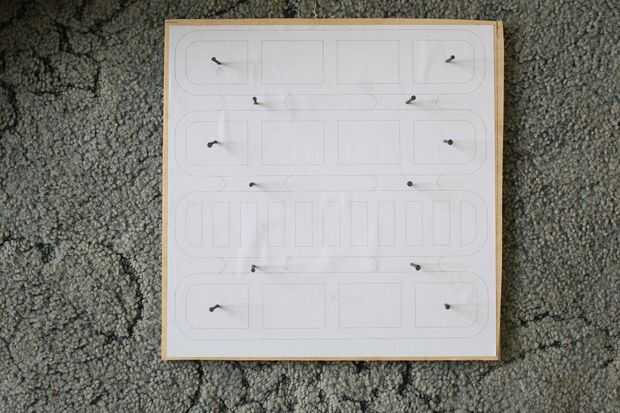

- Imprimir planos y se pegan a la madera de la capa, duplicar la madera según sea necesario.

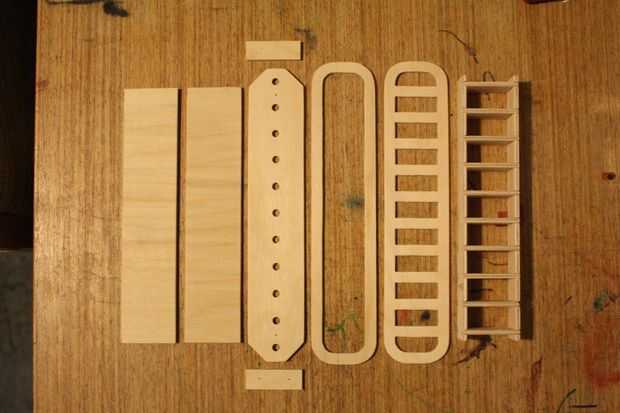

- Cortar los trozos con una sierra de traste.
- Limpie los bordes con papel de lija y piezas de ajuste de prueba.

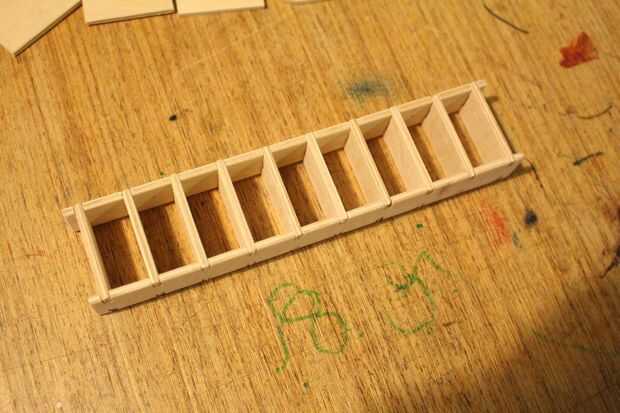

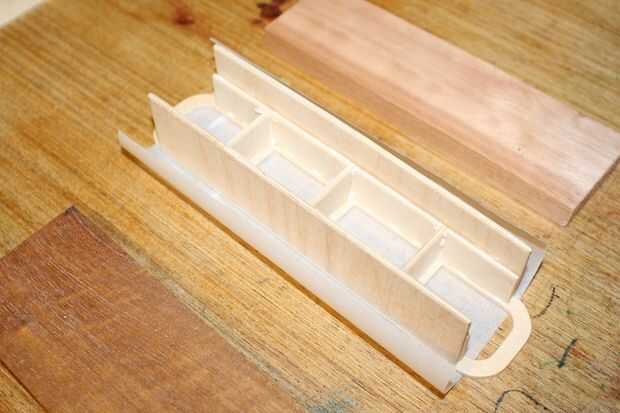

- Unir las piezas del separador de LED y se adhieren a la parte delantera y los lados de la abrazadera a la vez. Utilizo papel de prueba de grasa (nick de la cocina empate) y esto deja la madera que se pega a la mesa o abrazaderas.

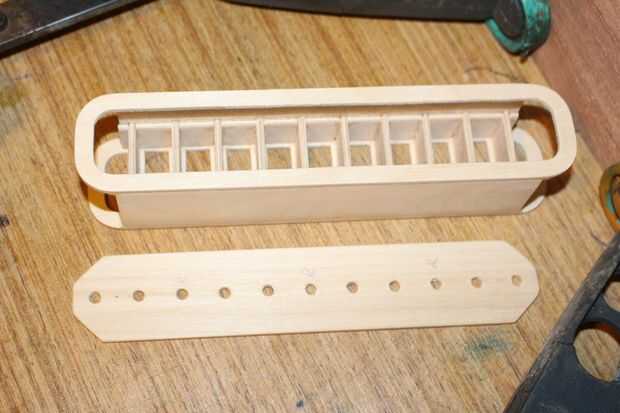

- Añada los pedazos de extremo de capas y de esquina en forma de bits.
- Barniz de las secciones delanteras.
- Pegar las ventanas de plexiglás de acrílico esmeriladas.
- Fijar todos los LED y conectar los cables.
- Pegamento en la hoja de led.
- Unir todas las secciones.
- Añadir todos los cables de conexión.
- Agregar sección posterior de capas.
- Añadir los botones atrás y.

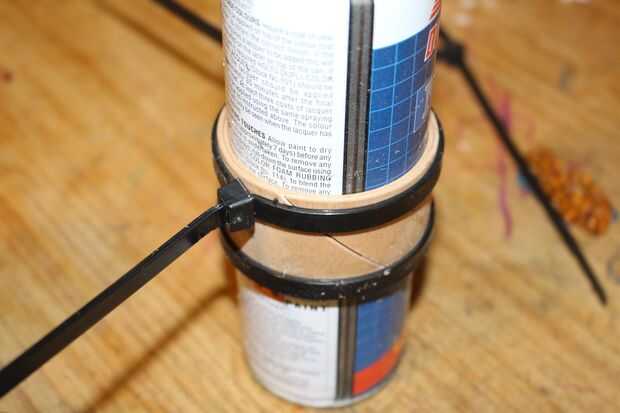

Para hacer la tapa redonda sección formé 3 tiras de 1/16" madera contrachapada alrededor de un aerosol puede añadir entonces un 3mm frente y dorso.

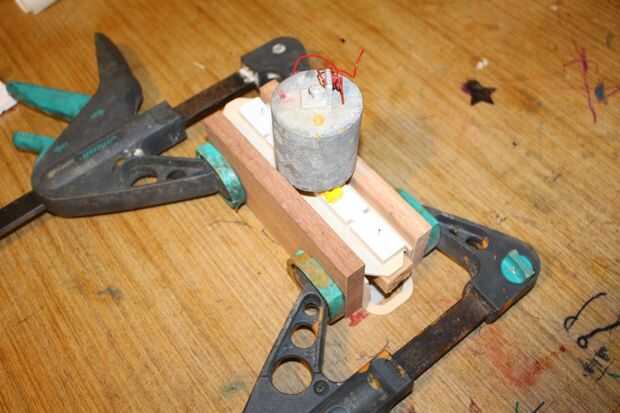

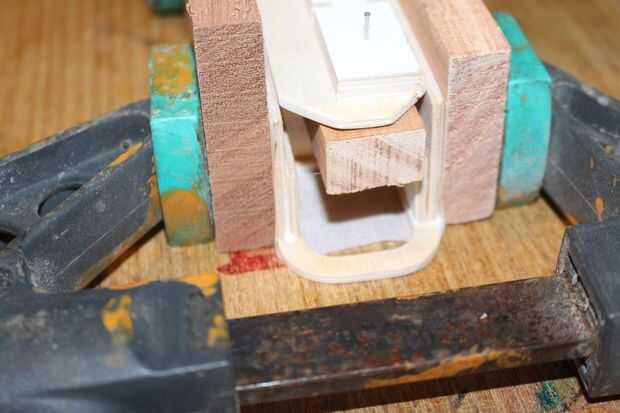

Señalaré que he probado un par de maneras diferentes para construir las secciones y pegando la parte posteriora en antes de que los extremos no funcionaba, eres mejor pegando los extremos en la primera y manteniendo la parte posterior temporal (con un peso) que se pone en línea de los extremos para pegar.
Para la incertidumbre de los espaciadores había laminado 3 piezas de 1/8 capas de madera, cortado a la medida y utilizar un cortador de redondos de la nariz en mi router para hacer el radio interior.
Para la seccion de atras he utilizado 1/16 capas que he cortado cuidadosamente botones en. El 1/16 capas era perfecto para esto y los interruptores se montan en la parte posterior del panel para obtener la separación correcta.
