Paso 2: Construir la electrónica

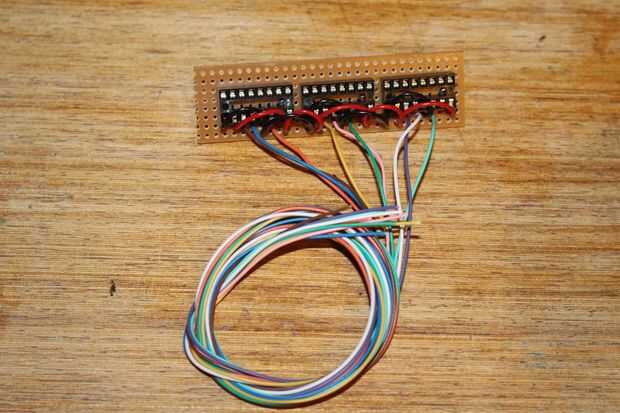

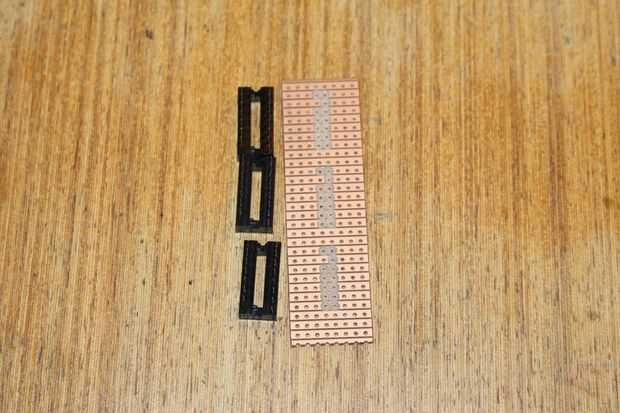

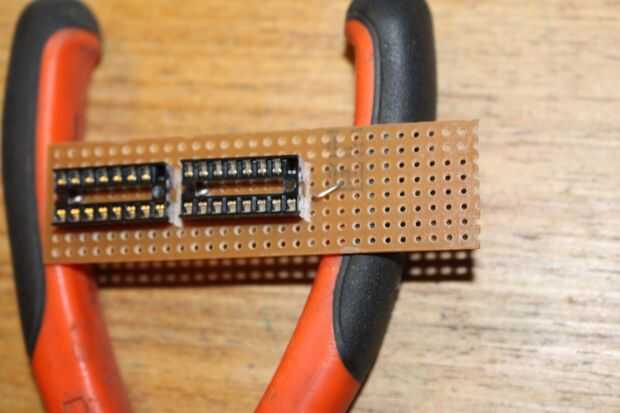

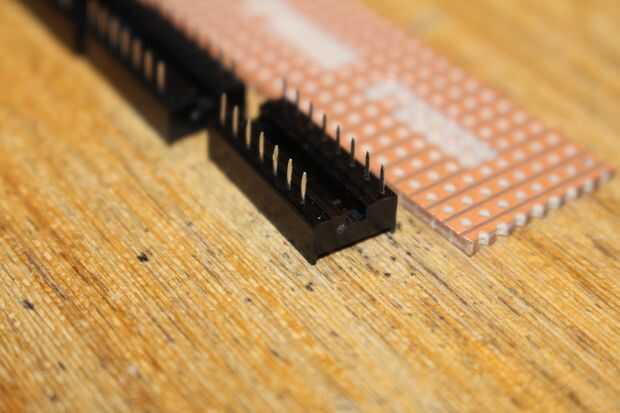

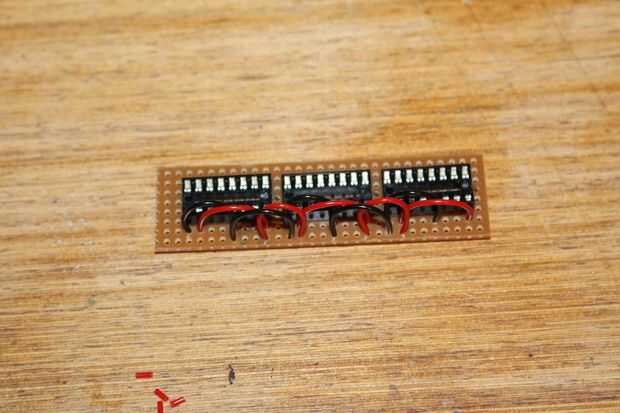

Para los circuitos estoy usando "tablero de vero" un poco es necesario para el cambio 3 registros y otro poco es necesario para los 5 botones. Cuando estaba pensando en el diseño de la Junta de cambio decidí que sería mejor traer salida de Q0 a la izquierda a unirse a las otras 7 salidas y también deshacerse del pin 9 (Q7 "salida serial) para permitir que el suelo para tomar su lugar, lo hice quitando el perno del soporte del chip , este entonces deja un diseño limpio agradable con todas las salidas a un lado (con el suelo) y las entradas en el otro lado. (Ver fotos para más información)

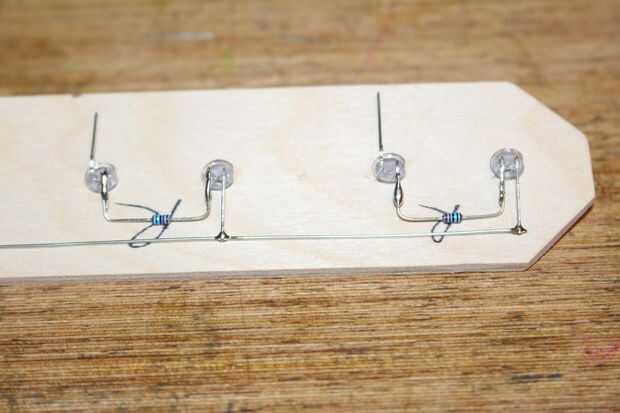

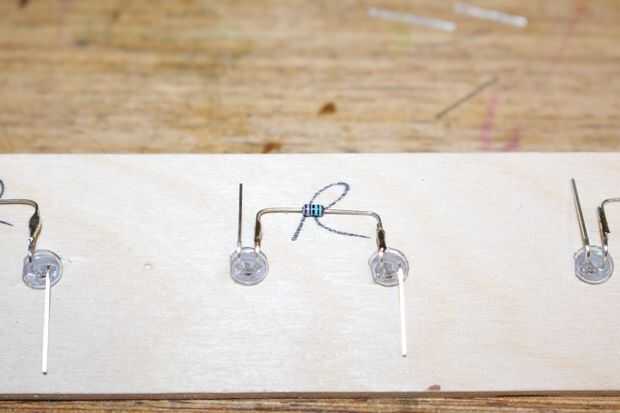

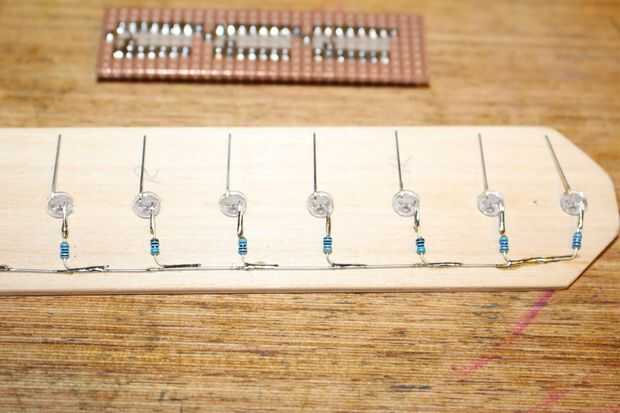

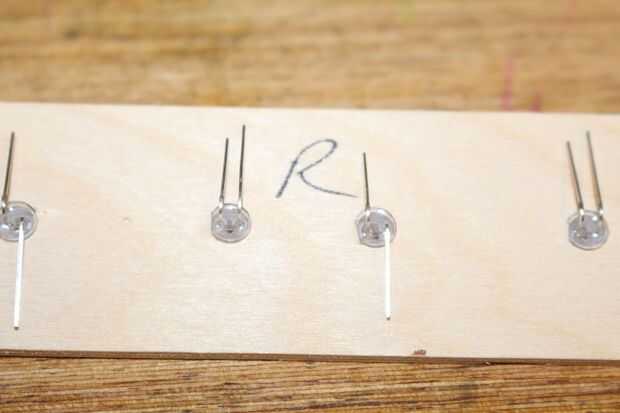

Decidí montar las resistencias requiere de LED en la pierna de tierra de los solteros y entre los dos LED donde se montan en dos. Esto da 4 valores de resistencia diferentes para dar el brillo necesario.
Solo rojo = 560 ohmios (5V-1.88V / 560 = 5.5 mA)
Doble rojo = 220 ohmios (5V – 1.88V – 1.88V / 220 = 5.6 mA)
Solo amarillo = 470 Ohms (5V – 2V / 470 = 6.4 mA)
Doble amarilla = 150 ohmios (5V – 2V – 2V / 6.6 = 150 mA)
Básicamente me decidí por un valor de resistencia que me dio la mejor luminosidad (con dos de los LED) y luego usa un multímetro para comprobar la tensión y utiliza el valor para calcular el valor o resistencia requerida.
