Bi-color LED matriz Flappy juego de aves basados en Arduino (1 / 5 paso)

Paso 1: Construir el juego de pájaros Flappy

Vamos a construir un solo juego de Bi-color LED matriz Flappy aves aquí impulsado por un Arduino Nano. Este proyecto utiliza los kits de módulo de controlador de matriz de LED de bi-color (rojo y verde) de jolliFactory.

Usted puede encontrar este kit del módulo de controlador de matriz de LED de Bi-color aquí.

Este kit viene con todos los componentes por-agujero y alguien con habilidades básicas de soldadura debe ser capaz de montar sin mucha dificultad.

Ver el siguiente video de YouTube sobre cómo montar el Kit del módulo de LED Matrix Driver:

Seguir el video para montar el kit pero no Suelde la cabecera en J4 para este proyecto.

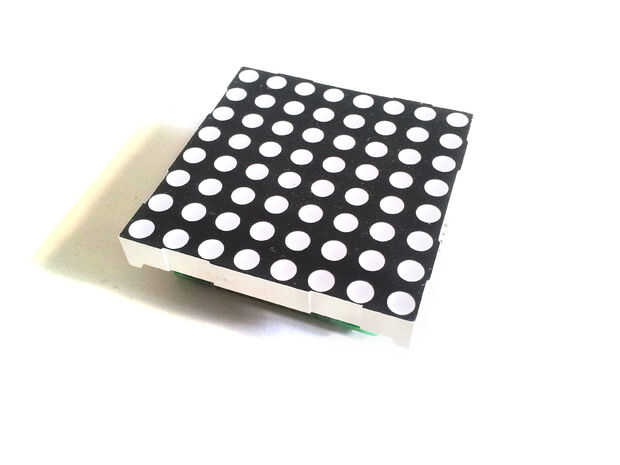

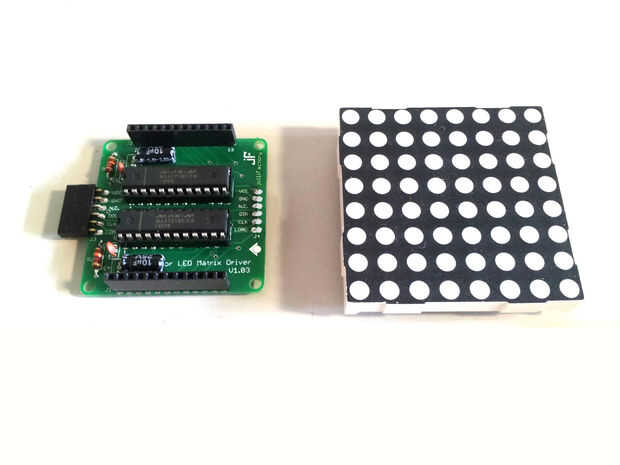

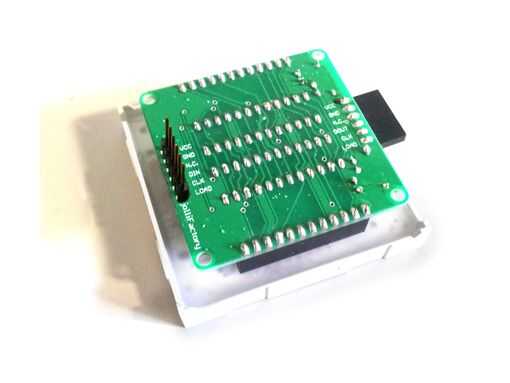

Tenga en cuenta que para este proyecto, no se suelda las cabeceras de ángulo de 90 grados proporcionados 6 manera en J4. En cambio, vamos a usar un encabezado de manera recta 6 que no se proporciona con el kit de sistema. Ver las fotos por encima para el módulo de ensamblado.

Para el audio del juego, vamos a usar un altavoz de 0,5 vatios 8 ohms. El volumen del audio se amplifica un poco usando un simple circuito de transistor BJT.

Un SPST Panel Mount momentánea botón se requiere para el proyecto para la activación de los pájaros Flappy a volar más alto.
