Paso 2: cableado

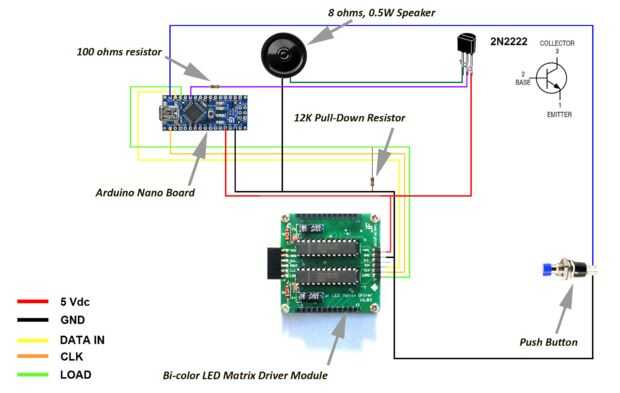

Después de completa el kit, están conectados con el microcontrolador como se muestra en el diagrama de cableado (matriz de LED no instalado para ver mejor). Uno utilizamos 8 ohmios, 0.5W altavoces para la salida de audio de juego y un pulsador para el control del juego. Un Arduino Nano o microcontrolador compatible se utiliza aquí para la configuración del circuito electrónico.
Observe el uso de la resistencia de pull-down de 12Kohms en la clavija de entrada de carga. Cuando primero se aplica la alimentación para el microcontrolador o cuando se reinician, flotan sus líneas de la entrada-salida. El MAX7219 pueden ver esto como datos válidos y mostrar la basura hasta el control de ganancias de micro controlador. La resistencia de pull-down evita este problema.
Si prefieres algo más profesional sin todas las conexiones de cables, puede comprar el JF interfaz Junta 1 de aquí y de la soldadura de todas las partes necesarias en ella.

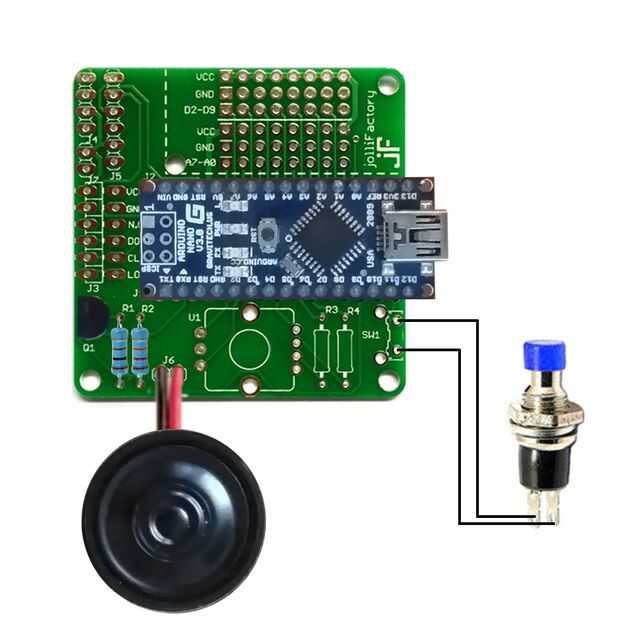

Ver imagen de arriba para ver cómo todos los componentes necesarios se sueldan en el JF interfaz Junta 1 con el altavoz y oprima el botón conexión y montado en Arduino Nano.
