Paso 3: Juntándolo - 2
Audio

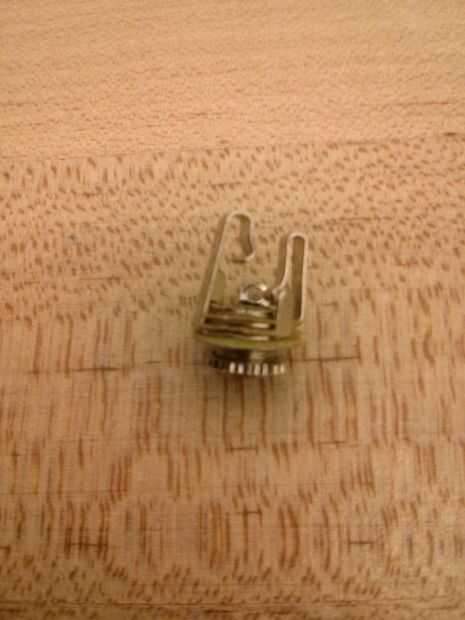

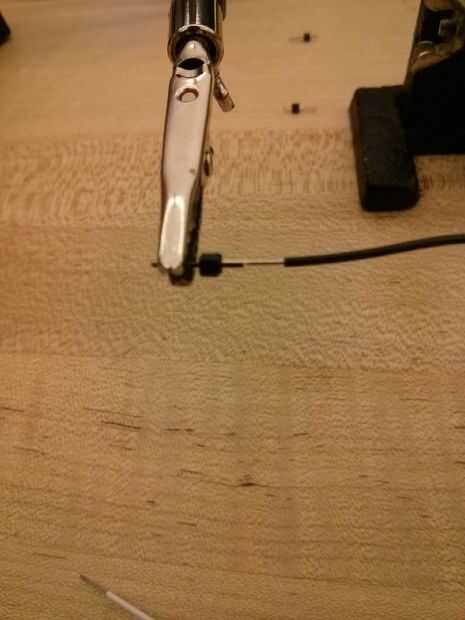

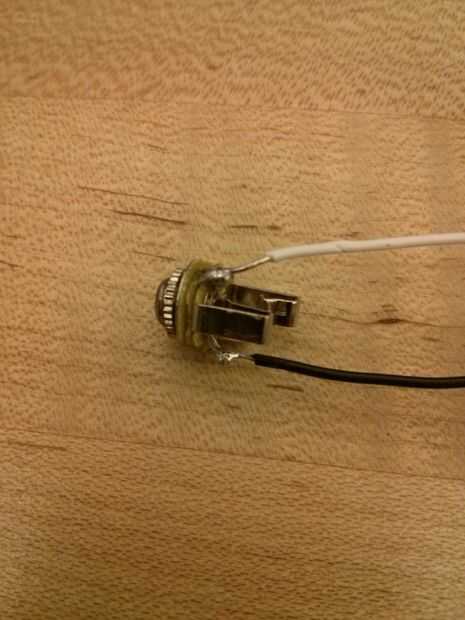

Obtener su Jack de Audio y un hilo blanco a uno de los resultados positivos de la soldadura y soldar el cable negro a la salida negativa. Después de soldadura headers macho a cada extremo de los cables, igual que los hicimos para los potenciómetros.

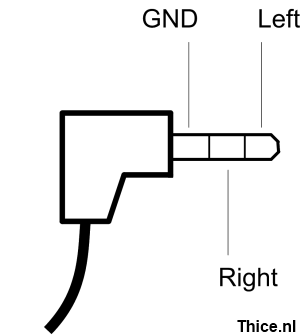

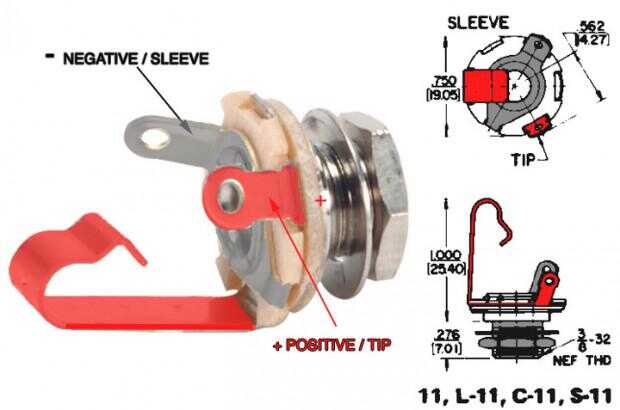

Para calcular las salidas positivas y negativas de la toma de Audio, revisa estas imágenes:

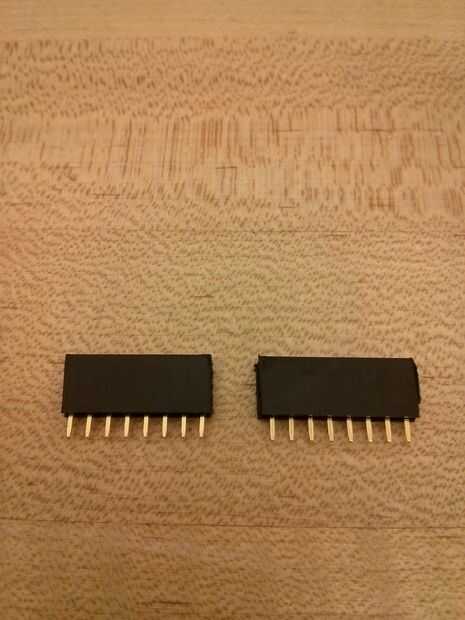

Cabeceras de mujer

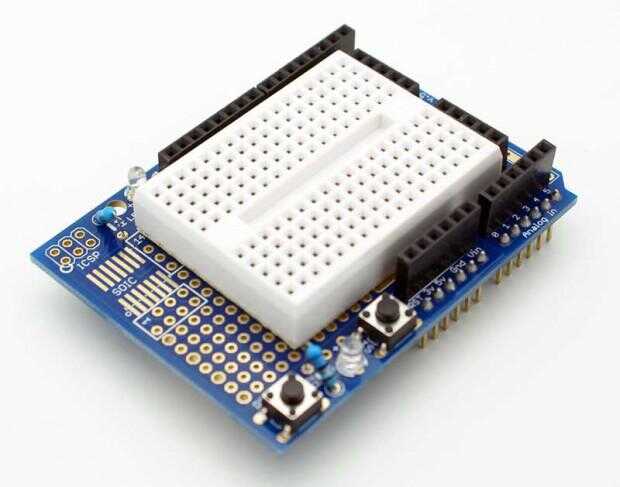

He creado esta parte para tener un terminal donde puedo conectar mi energía o mi conexiones a tierra, pero esto no es la mejor manera de hacerlo. Recomiendo usar un

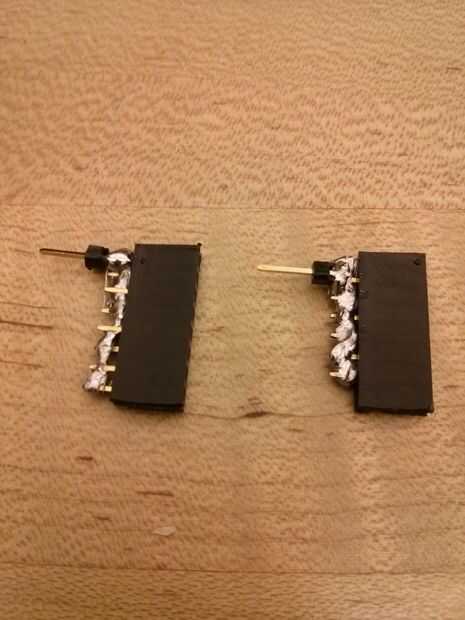

para conectar todo junto. Si le gustaría hacer el camino fácil y rápido lo hice, luego soldar las partes de abajo de los encabezados de mujer juntos así que conectan entre sí. Después de la soldadura de cabecera de macho en la parte inferior para conectarlo a Arduino.
