Biblioteca de Mozzi con 5 potenciómetros (4 / 5 paso)

Paso 4: Conectar todas las piezas

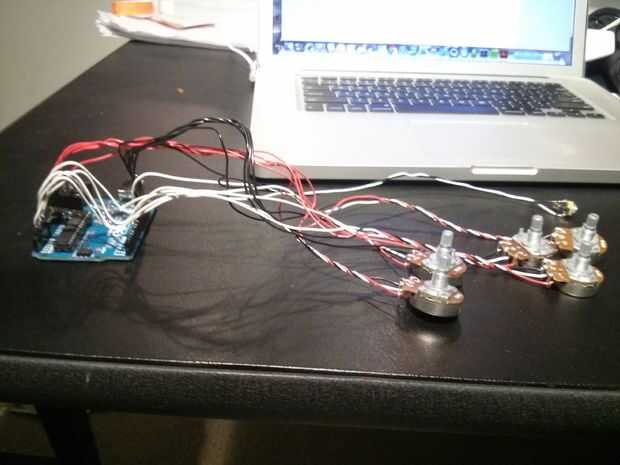

1. En primer lugar conecte todos sus potenciómetros para Arduino. Haz todos los cables blancos y conectar a la analógica a partir de A0 hasta A4. No importa que potenciómetro viene primero.
2. Conecte todos los negros hilos de uno de los terminales que hemos creado y terminal de conexión a tierra (GND) en el Arduino.

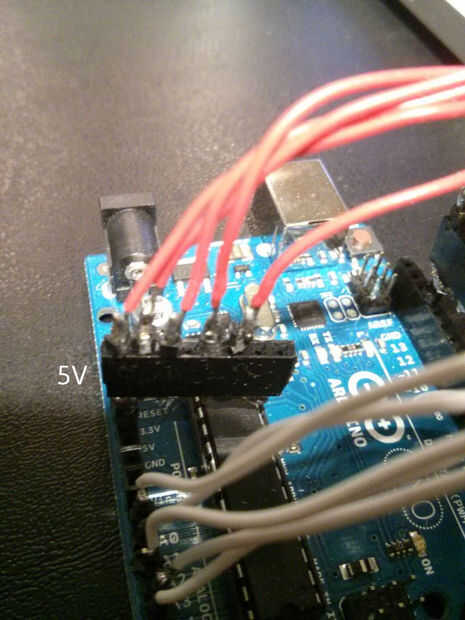

3. Conecte todos los cables rojos al otro terminal y que una poder (5V).

Conectar las partes de Audio

Conseguir el conector de Audio ha soldado los cables en y conecte el cable blanco al pin ~ 9 en DIGITAL (PWM ~). Después conecte el cable negro a la terminal de tierra donde nos conectamos todos los otros cables negros en o a cualquier otro pin de tierra (GND).

Ahora tu salida de audio está casi lista. Enchufe un extremo de su cable de audio al conector de audio y el otro extremo a su altavoz.
