Biblioteca Tetris (1 / 5 paso)

Paso 1: Modelado en AutoCAD

Las formas del tetris son bastante sencillas; cada pieza está hecha de cuatro piezas de la unidad en siete diferentes orientaciones.  Desde que decidí hacer mis estanterías sin un tablero trasero, la S y la L en forma de piezas pueden ser volteadas para producir sus imágenes del espejo.  Esto significa que sólo debían hacer 5 tipos de piezas.

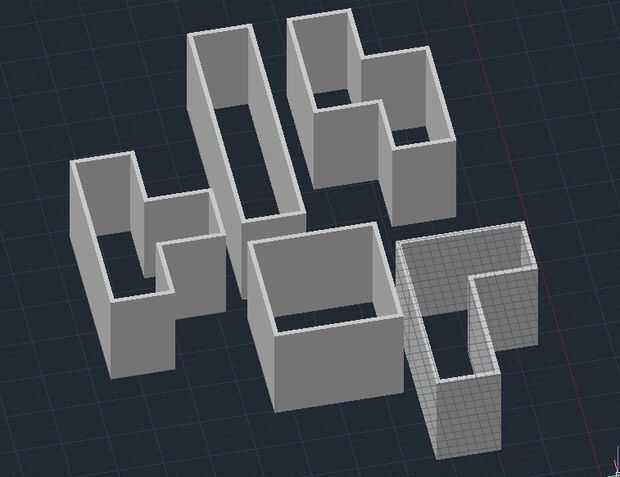

Modelo de los estantes en AutoCAD dibujando las formas en 2D, extrudado en 3D y restando los volúmenes interiores.  Los estantes finales serán hechos de madera contrachapada de 3/4", con cada pieza de la unidad de medida 9" de diámetro interno y diámetro externo de 10.5".  La profundidad de los estantes será 15".  Por ahora he construido solamente un sistema del prototipo que ha sido reducido en 1/3 y corte de madera contrachapada de 1/4".  Exportar estas formas de AutoCAD como un archivo de stl solo enviar a Make 123D.

He unido los archivos dwg y stl para ambos el tamaño y escaladas versiones completas de mis estantes tetris.
