Paso 11: Cubos de LED
Cubos de LED son inherentemente libre diseños, usted puede construir con sólo los cables de LED soldados entre sí, o puede utilizar cables adicionales. Cables adicionales pueden ser desde un rollo de alambre de cobre o acero encontrado en cualquier tienda de hardware, para alambre acero endurecido o pins de prueba electrónica encontradas una tienda de hobby o tienda electrónica. Cable de bus debe funcionar como cualquier cable achique que encontrará en la ferretería, pero lo mejor es probablemente los cables de acero endurecidos que puede encontrar llamados música.

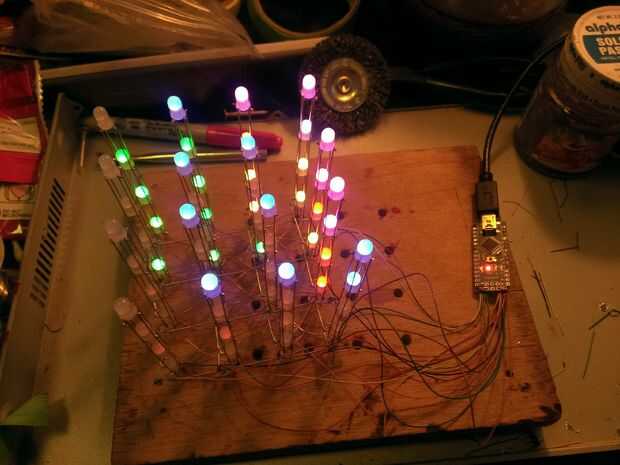

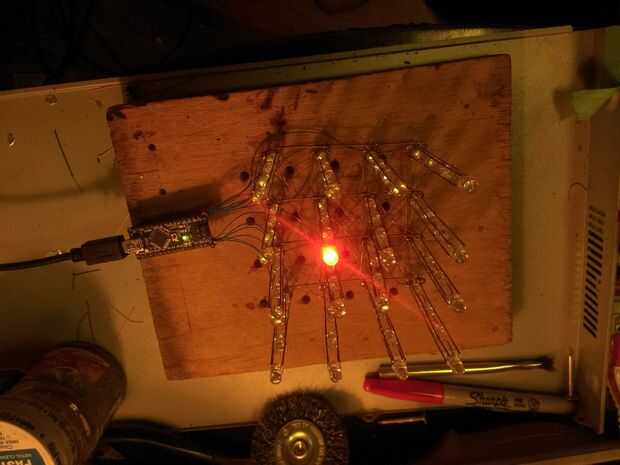

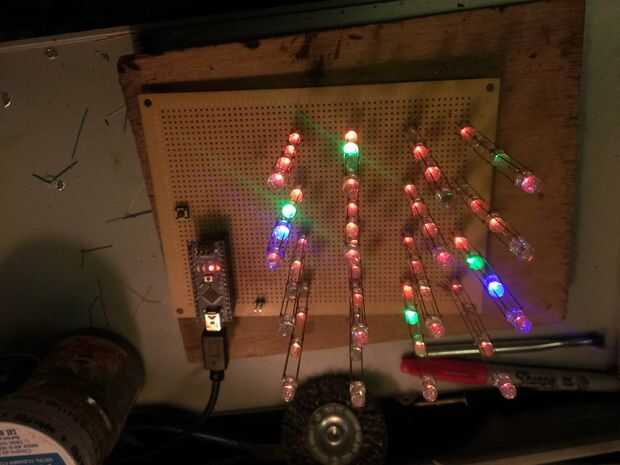

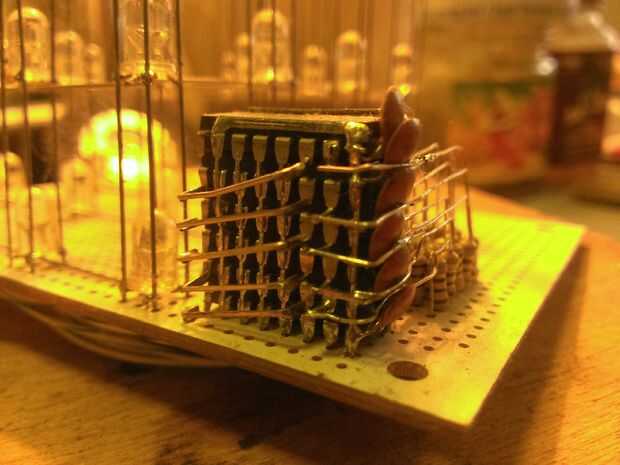

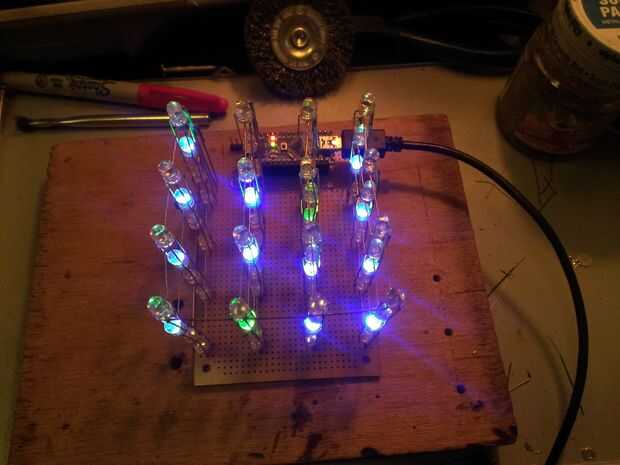

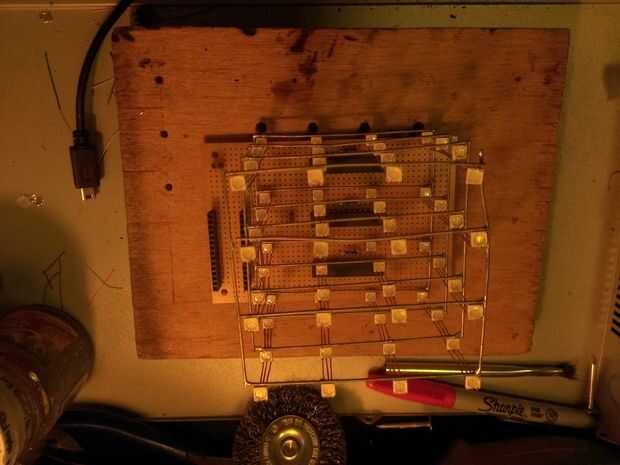

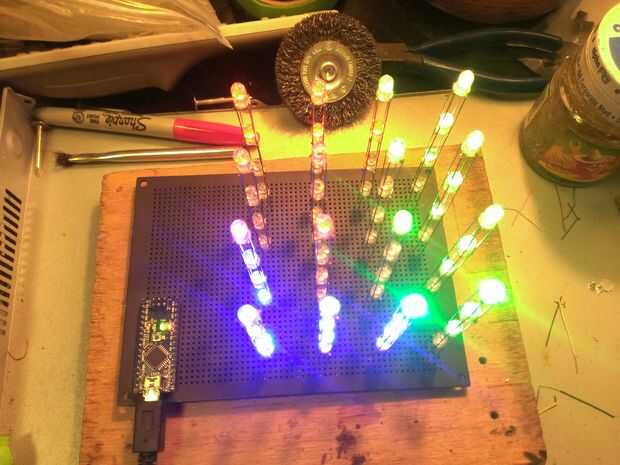

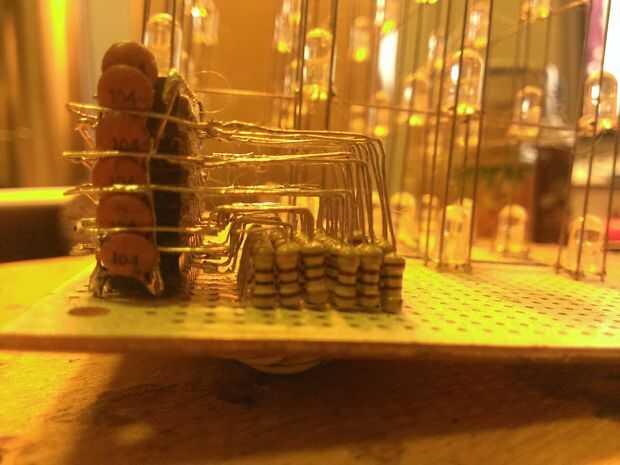

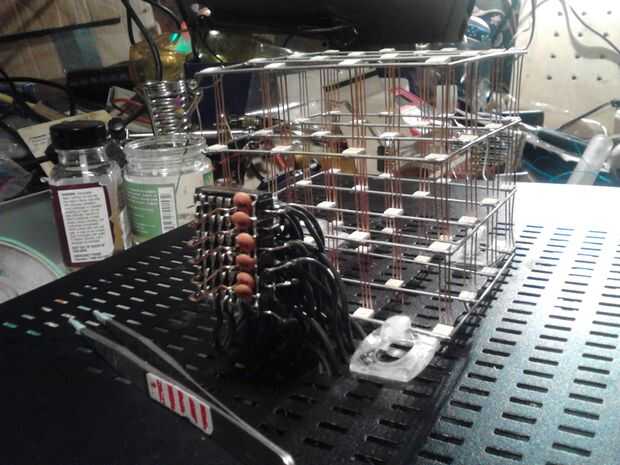

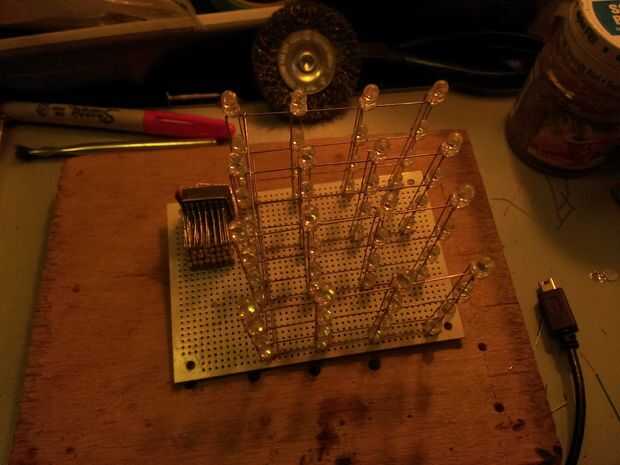

Estos son los 4 x 4 x 4 cubos de LED RGB(multi-color), funcionan de diferentes maneras, pero todos hacen básicamente lo mismo. Algunos utilizan registros de desplazamiento, o conductor del LED, otros no utilizan componentes adicionales y un tercer estilo utiliza un mínimo de componentes discretos (transistores de 20 y 20 resistencias.) El cableado para cada tipo de cubo es único para cada diseño eléctrico y el cableado forma una especie de geometría que también es específico para cada forma de resolver el problema de controlar muchos LEDs. La arquitectura de cubos es en relación a cómo se controlan los LEDs. El charliecube utiliza 16 Torres, cada torre tiene 4 cables. Los otros cubos trabajan más de manera planar, la obra de iluminación sólo 1 avión de LEDs al mismo tiempo, mi transistor cubo descompone cada plano en líneas separadas 4 y controla las líneas individualmente, lo que hace diferente de las planas, pero trabajan el mismo tipo de forma, y porque funcionan un poco diferente , que necesitan para conectarse de una manera diferente.
Construir una charliecube:
