Paso 12: El reloj
Se trata de un último minuto entrada, he estado mirando desde ayer y im flipado.

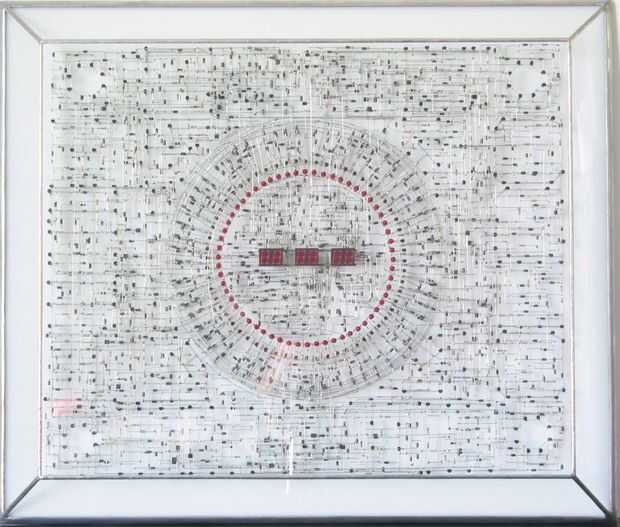

Este proyecto es tan impresionante en muchas muchas maneras. Este reloj está hecho enteramente de piezas discretas. Nada más que los diodos, resistencias, transistores y LEDs. Hay no ICs, no cristal, no hay entrada que no sea de 12v, o botones para controlarlo. Hay casi 2.000 parte, todo soldado para que este circuito funcione.
En lugar de utilizar un cristal de sincronización, como la mayoría de los relojes utilizan, éste funciona de la corriente alterna de 60 ciclos. Divide el ciclo de 60 en 60 segundos y utiliza contadores de década y binarios a los convertidores decimales, no el ICs que hacen eso, pero mano construido circuitos que hacen esas funciones. Los interruptores magnéticos 3 son para ajustar el tiempo con imanes (no mostrados).
Un vistazo a esta lista de repuestos:
Diodos de 1161
Transistores de 340
Resistencias de 346
60 LED ' s rojos
6 interruptores magnéticos
3 pantallas de doble dígito
----
1916 el número total de piezas.
He hecho unos relojes, y im real parcial que mezcla el diseño radial con 7 segmentos como se muestra aquí, pero la verdadera estrella es todos esos circuitos construido a mano trabajando juntos. Dice que le tomó 3 años para diseñar y cientos de horas para construirlo.
Leer todo sobre él y el otro reloj de freeform loco en que hizo:
