Paso 1: Registro de cambio superpuesto

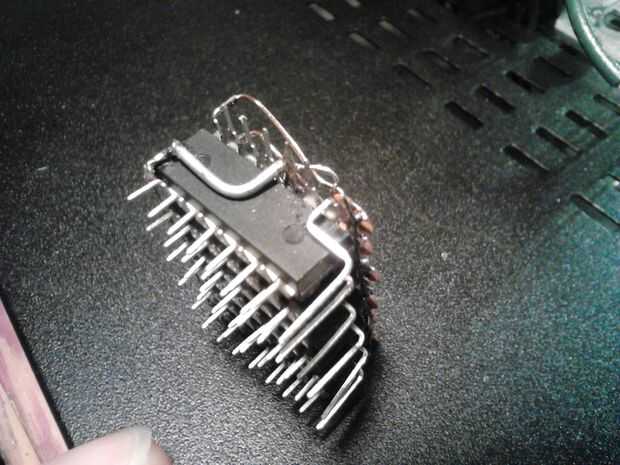

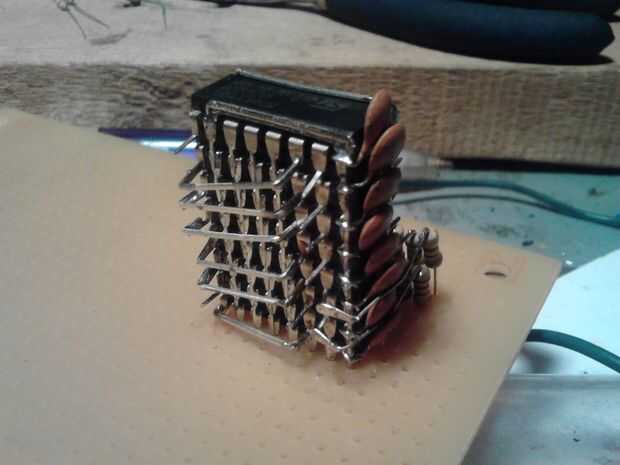

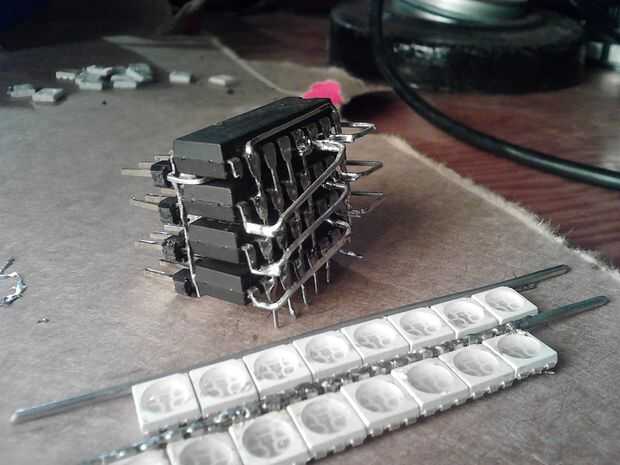

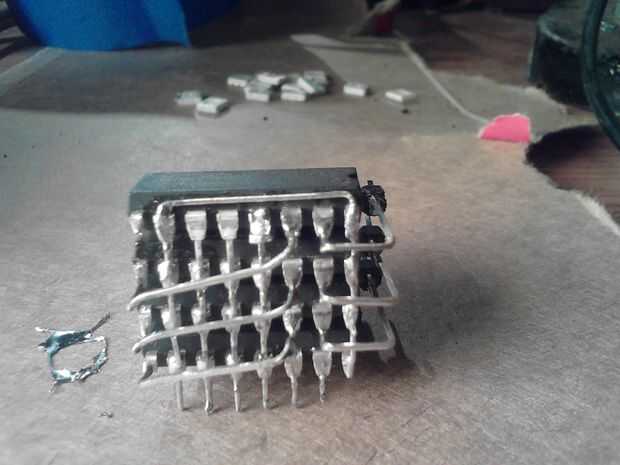

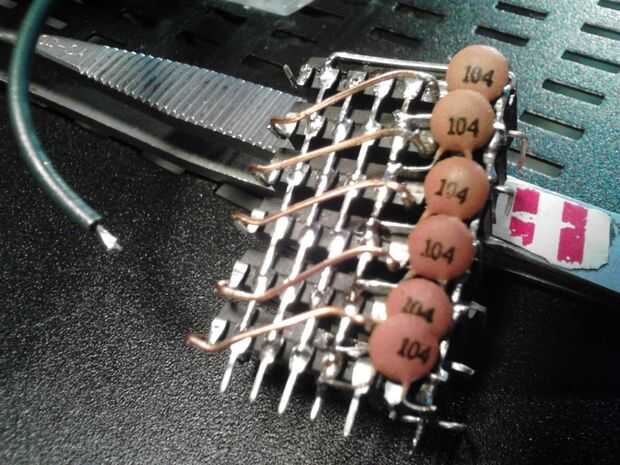

Registros de desplazamiento son componentes de uso frecuente en circuitos digitales, en este caso, im usando 74HC595 shift registra, son muy populares entre los usuarios de equipos eléctricos de hobby. Son una serie de dispositivo paralelo, se envía una serie de datos, salidas de manera paralela. Piezas serie funcionan bien para piggybacking, normalmente las salidas son paralelas, y la entrada se encadena de un chip a la siguiente, con varios cables en común. Los conductores que son comunes, pueden soldarse en línea directa, que facilita las cosas, las salidas son también en línea directa, que hace lo fácil y agradable. La cadena de datos es una simple conexión a repetición entre un chip y otro. Montaje juntos en una pila no es generalmente mucho de un desafío, pero se puede.

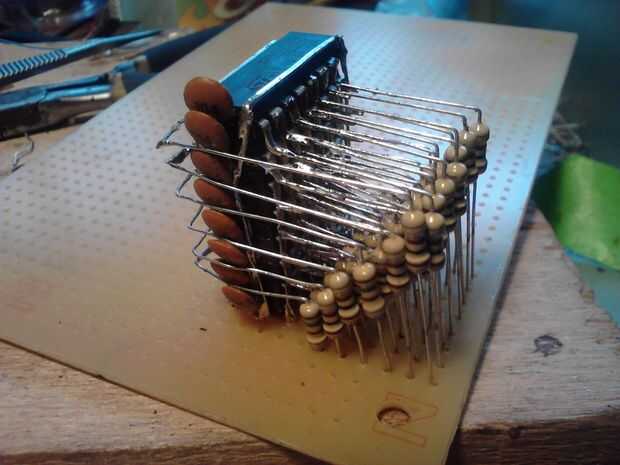

Im generalmente con cambio de registros con LEDs, lo que significa a menudo la salida a resistencias, que pueden complicar las cosas, pero también puede hacer que para los diseños más interesantes. De apilamiento no es la única manera de hacer esto. pero uno de las maneras más interesantes, sobre todo porque es vertical, una dirección poco común para construir electrónica. También ilustra cómo las partes trabajan juntas para hacer una parte grande, como un hotel con muchos pisos y muchas de las habitaciones en cada piso.
