Paso 3: Rápido y sucio prototipo de viejas piezas.
Necesitaba un 3,3 v Fuente de alimentación, prueba ejecutando algunos LED y cambio de registros. No quería correr en 5v, quería ver que si podría conseguir el voltaje de la cerca los LEDs adelante voltaje, para ver si podría correr con seguridad LEDs con no resistencia limitadora de corriente. Cosas no funcionan bien, pero construir los circuitos de la prueba fue muy bien.

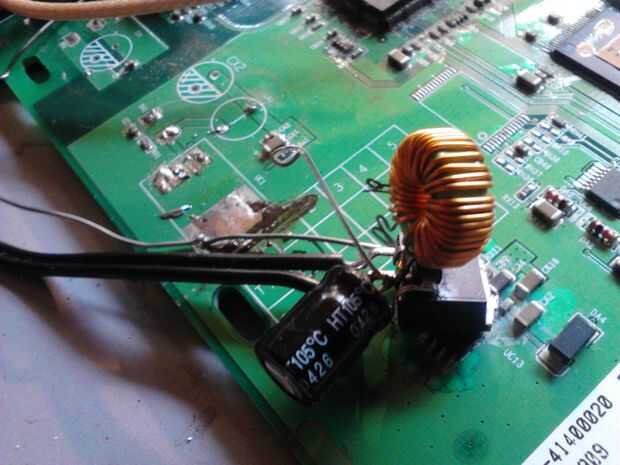

Empecé con la necesidad de 3.3v, había cavado aunque mi pila de piezas de chatarra y electonics y había encontrado un prometedor aspecto regulador de voltaje, lo busqué y efectivamente, fue 3.3v. Tomé un par de minutos para mirar a través de la hoja de datos para leer las especificaciones y encontró algunos circuitos de la muestra. Señalar los componentes en las muestras y mira la placa de circuito con el regulador de voltaje, todas las partes mismo estaban cercanas, así que quité las partes también. Entonces era sólo una cuestión de unir las piezas de la manera correcta, que era capaz de hacer sin una placa de circuito. La primera muestra de fotos donde he encontrado todas las piezas junto a la completa fuente de alimentación regulada.

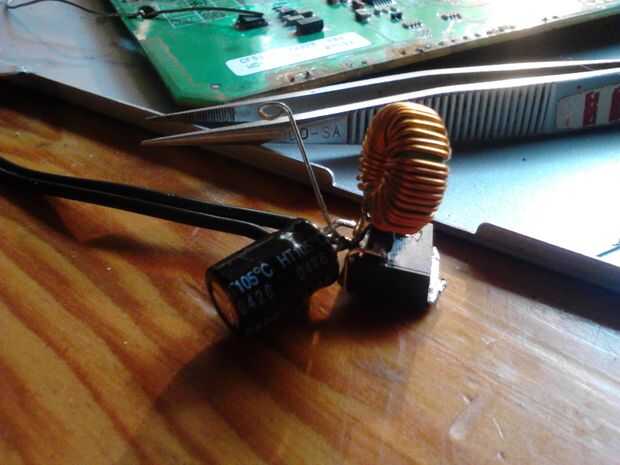

La segunda foto muestra cómo todo encaja muy bien juntos, y uno de la salida conduce con un lazo en el extremo para facilitar el acceso.

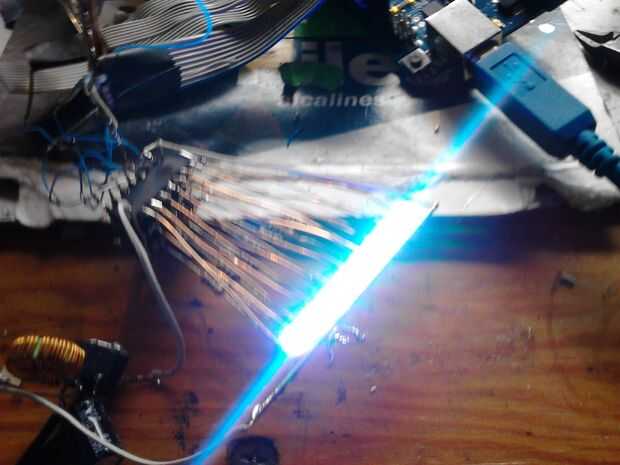

La última foto muestra el circuito de trabajo, incluyendo 8 LEDs RGB soldadas a los registros de desplazamiento de un lado y un alambre grueso en el otro lado del LED. Excepto el microcontrolador no había placas de circuito impreso utilizados para este proyecto de prueba.
