Paso 2: Lista de materiales

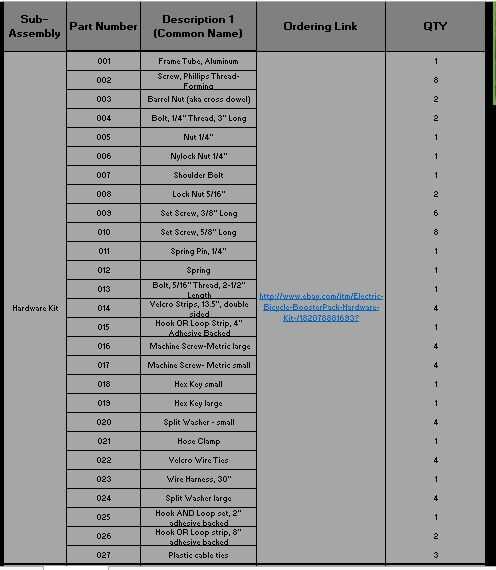

(Ver anexo excel documento de una versión de línea por línea de la lista de materiales y algunos cálculos de rendimiento).
Hardware:

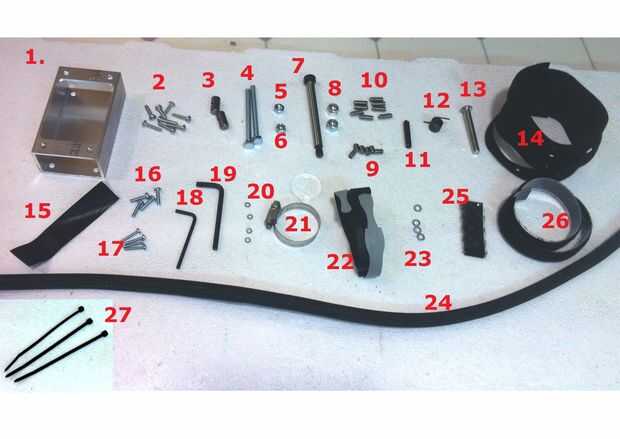

Hay 70 total (27 único) 'no imprimir' ' no-' componentes electrónicos en el BoosterPack, algunas de las cuales requieren de herramientas especiales para hacer. Sería costo prohibitivo para un individuo comprar de forma fragmentaria, por lo que he hecho el hardware disponible como un kit en EBay aquí. Este kit incluye todo lo visto en la imagen adjunta con números rojos.
.

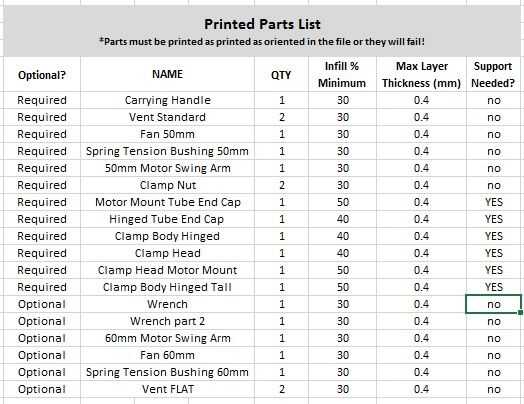

Piezas impresas 3D:
Los archivos de stl e instrucciones de impresión para las piezas impresas 3D pueden ser descargado en este enlace. Si no tienes una impresora, a que puede enviar los archivos un fabricante local encontró a través de 3dhubs.como puede solicitarlos a un fabricante en línea tales como makexyz.com o Ponoko.com. Las piezas en mis fotos se hacen del ABS en un original Printrbot. Piezas impresas requerirá un poco de procesamiento post printing (como tocar) para hacerlos utilizables. A partir de esta escritura no actualmente vendo las piezas impresas directamente.
.
Unidad electrónica:
Los componentes de accionamiento electrónico utilizados fueron diseñados para aeronaves de control remoto hobby & 'truggys'. Estas piezas se han convertido en populares para el uso de patinetas eléctricas en los últimos años por lo que pueden ser difíciles de adquirir. HobbyKing.com es generalmente ir al proveedor de la comunidad de hobby pero incluso su stock no debe confiarse. (Los enlaces que posteo aquí seguramente será malos en unos cuantos meses). Así que si quieres algo específico entonces deberás tener un contacto en China. No te preocupes, va enganchar para arriba con mina. Maytech es un fabricante de renombre de estas partes y los hará por su petición. Contacta con Yina en yina y decirle a Michael Graham de EngineerDog.com enviado. Pide estas partes:
!!!!! ACTUALIZACIÓN 14/05/16!!!:Maytech acaba de lanzar un nuevo producto ESC. Por unos 40 $ más que la salida estándar a continuación, este nuevo ESC también está diseñado para su uso en patinetas pero tiene una mayor tolerancia de voltaje. Esto le permite utilizar hasta una batería de 12 años que le dará a usted mayor velocidad y un motor de refrigerador.
* ESC super: No. de parte MTES120A SBEC
...
* Motor estándar: outrunner 50mm, parte no. MTO5065-220KV
* Estándar variador electrónico (ESC): No. de parte MTC150A P-SD
* LED de programación tarjeta hecha para el CES anterior.
.
Batería y accesorios:
Conector banana para ESC para Motor (sólo conexión de 3 alambres)
Cilindrico de ESC a la batería (sólo dos cables de conexión)
Inspector de la batería de la célula
.
La válvula reguladora electrónica:
Botón de la válvula reguladora
CABLE RCA los cables de la válvula reguladora
.
Piezas alternativas y opcionales:
Este proyecto tiene un montón de espacio para la personalización y accesorios, aquí están algunas opciones:
Bolso de seguridad carga de la batería a su batería durante la carga.
Medidor de vatios bateríapara medir el desempeño.
* Usted puede Agregar un sensor de efecto hall a cualquier motor Maytech añadiendo '-HA' hasta el final del motor el número de parte. (Recomiendo no hacerlo ya que mi sistema funciona peor en este proyecto con el sensor conectado! Si usted quiere intentar de todos modos entonces también tendrá un conector 'JST-ZH' con clavija de 1,5 mm separación de alguien en ebay).
* Motor grande: outrunner 60mm, parte no. MTO6355 - este fue el gran motor experimentado con, pero lamentablemente no pudo llegar a funcionar como un BoosterPack 200KV. (véase más adelante el gran paso de Motor)

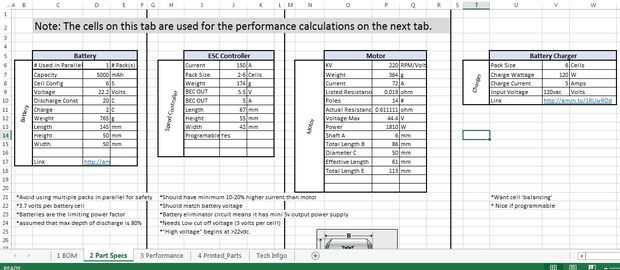

* Puesto que los motores son por encargo puede solicitar para obtener diferentes calificaciones de KV. Se refieren a mi documento de excel para los cálculos sobre los efectos de diferentes variables.
Bicicleta linterna y luz de freno visible y segura!
* El controlador del motor VESC: ESC una realidad diseñada para permitir RC hardware ser usado en EV
