Bicicleta de bullnose LED y USB cargador de Dinamo (3 / 4 paso)

Paso 3: LEDs

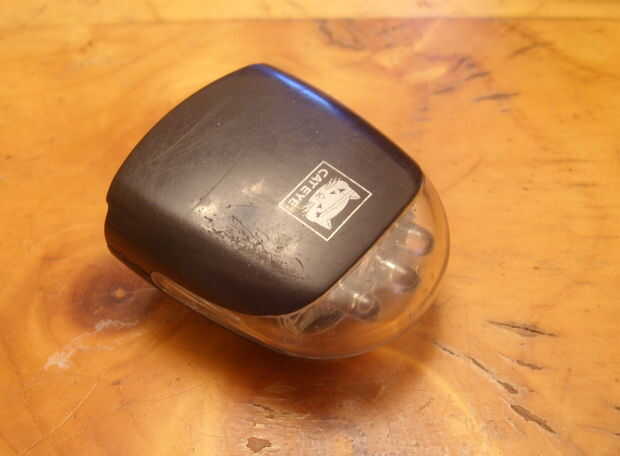

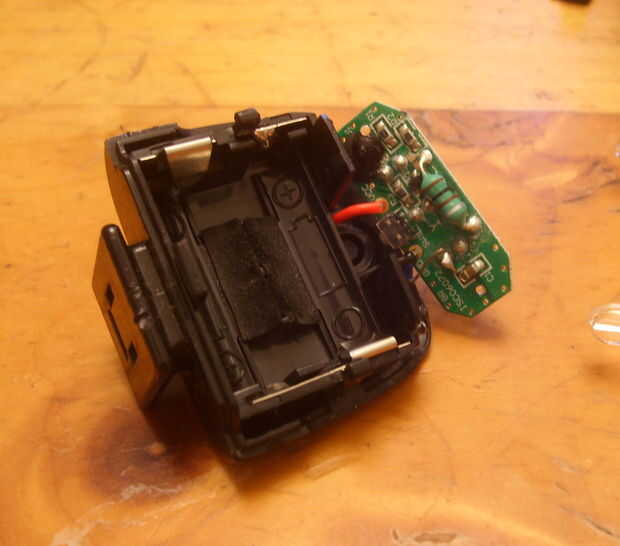

Supuse que estos LEDs utilizan voltaje normal (~ 3 voltios) y esto fue confirmado por mirando el circuito Cateye que tiene tipo 2 baterías de N 1.5 voltios en serie encendido luces qty(3) LED en paralelo.

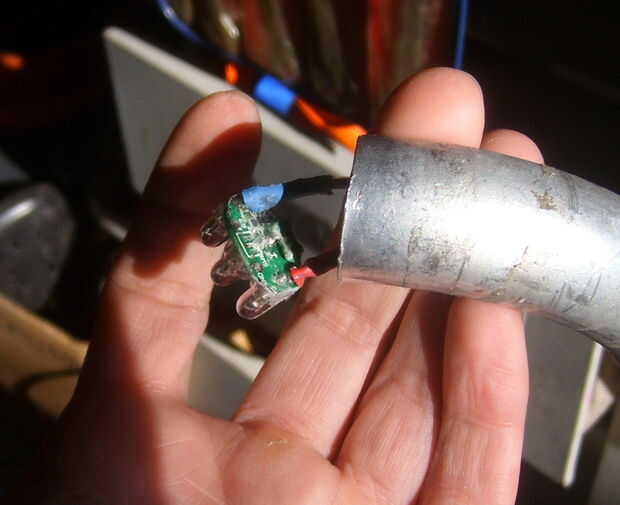

Tengo una dinamo de 6 voltios sólo atado con alambre ambos conjuntos de cateye de 3 voltios en serie para igualar 6-voltios.  Por lo general se recomienda utilizar resistencias si usted tiene más tensión de lo permitido por el LED.  Trabajan muy bien hasta ahora en serie así que dejaremos que cada uno sabe si los LEDs no aparentemente prematura.

actualización 01/12/09 = > por lo que los LEDs quemaron...: (. ... así que compró qty(8) LED y utiliza una configuración paralela similar.  Esta vez usé una resistencia de 40 ohmios.

¿Por qué agotamiento de cateye original?  Encontré que la dinamo estaba creando mucho más que 6 voltios.  Por ejemplo, el nuevo circuito alcanzado una caída de tensión total de 14 voltios.

Una prueba de banco muestra el voltaje de nuevo caer en cada banco o LED es ~3.4 voltios (dentro de Especificaciones) y el voltaje en el resistor es de 7,5 voltios.

Otra capa de protección de circuito sería un dedicado resistor para cada LED por lo que dejaré que Uds saben si este circuito falla o dura...

09/02/10 actualización: por lo que el problema con el sólo uso de resistencia qty(1) es son disipar mucha potencia a través de esta 1 resistencia; Es decir

mA de 40 ohmios/voltios 7,5 = 187. (a través del resistor)
VxA = vatios así 7.5 x 0.187amps = 1,4 vatios.

No vas a encontrar una resistencia de 40 ohmios nominal a 1,4 vatios. Por lo que en lugar de esto (y después de quemar un montón de resistencias) utiliza un resistencias de película de carbón de 100 OHM 1/2 watt de 5%.

Esto debe traer el amperaje a través de los LEDs a la 20mA Especificaciones para LEDs normales.  Se pueden ciertamente comprar LEDs que permiten corrientes más altas (80mA, 90mA, 250mA, 300mA y más) pero requieren un poco más de atención (disipadores de calor!) para disipar el calor.   Pilom utiliza un pedazo grueso de 5mm de aluminio para transferir calor de los LEDs... Compruebe hacia fuera.

30/11/2010 trabajadas ideal para más de un año! Compruebe esta próxima iteración a == > poco.
