Bicicleta de bullnose LED y USB cargador de Dinamo (4 / 4 paso)

Paso 4: Trabajo de manillar

Cableado el manillar era bastante sencillo. El dínamo está conectado a tierra a través de la estructura de AC.  Todas las piezas de DC por lo tanto tienen a ser protegidos contra el metal desnudo.

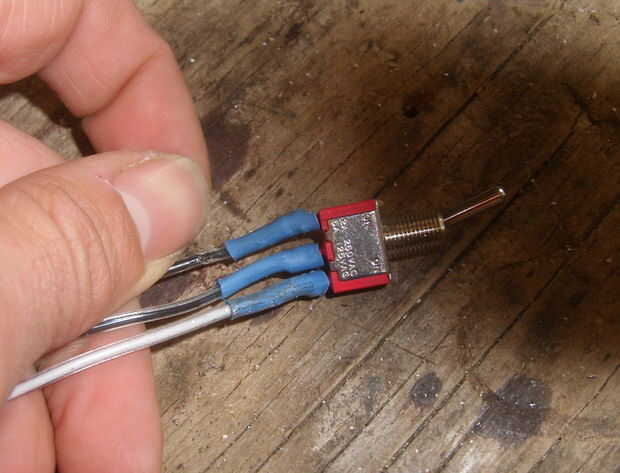

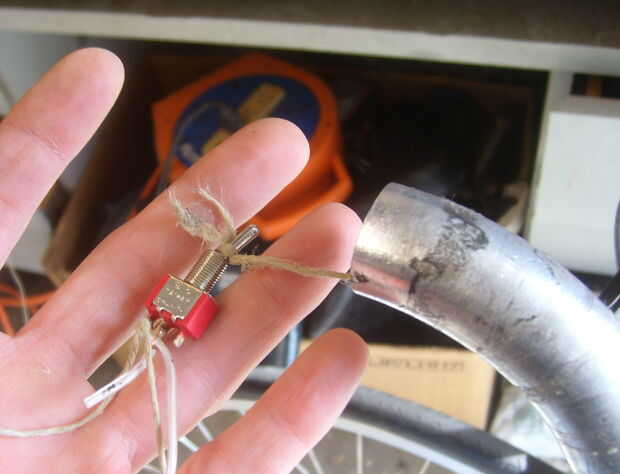

30/11/2010 - sí que trabajó por cerca de 2 meses de lluvia de oregon el interruptor dinky... (pedazo de! > () #
¿alguna idea para un buen interruptor resistente al agua?

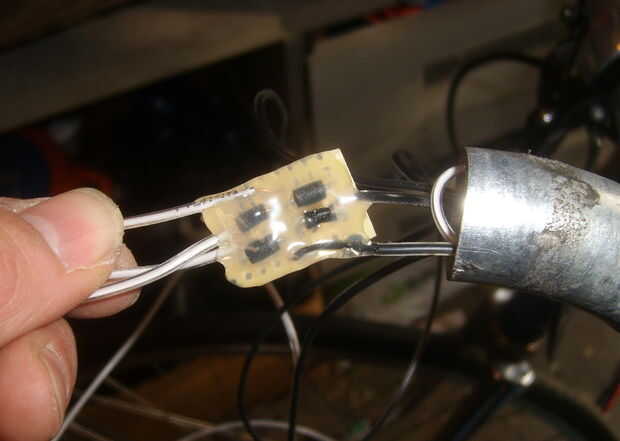

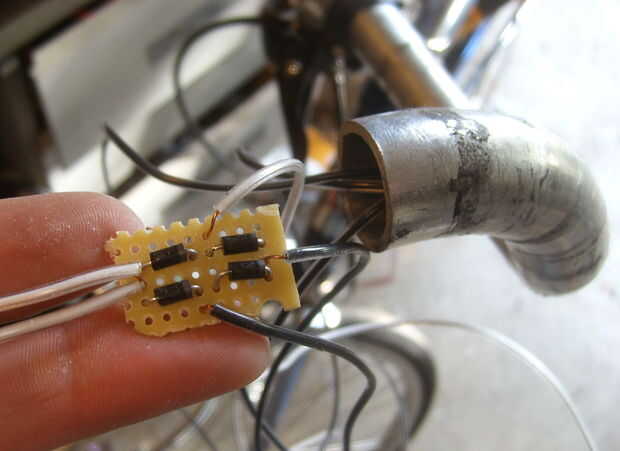

Recibí el kit PCB poco de Radio Shack para ~ $2.  Es similar a los enumerados a continuación.  Tuve que cortar el tablero a medida para encajar en el manillar. Usé pegamento caliente para proteger el PCB y diodos. (gracias a Jay por la idea). http://www.RadioShack.com/Product/index.jsp?productId=3173937

El 1N5818 diodos de qty(4) se puede encontrar aquí para $0,38:
http://Search.digikey.com/scripts/DkSearch/dksus.dll?detail&Name=1N5818FSCT-ND

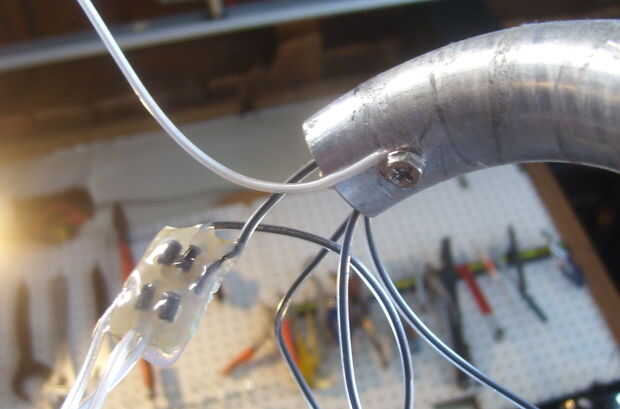

Todas la partes y piezas Haz insertadas en el manillar. Envueltos algunos de los cables en el manillar de la cinta (ver foto).

Llena los huecos con una pistola de pegamento para protección contra la intemperie.
