Bicicleta de Hacking 101 - cómo realizar una autopsia de bicicleta (4 / 34 paso)

Paso 4: Detalles de desviador y la cadena trasera

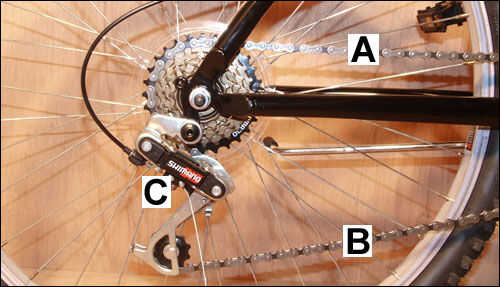

El cambio trasero tira la cadena en el plato trasero como se muestra en la figura 4. Porque la cadena debe mantener la tensión sin importar de qué plato podría ser en, el cuerpo del desviador debe gire hacia adelante y hacia atrás para recoger la holgura de cadena. La cadena también debe entrar en contacto con al menos la mitad de los dientes en el plato o puede omitir, razón por la cual la rueda de guía superior está directamente bajo el eje trasero.

El punto etiquetado como C en la figura 4 muestra los dos tornillos de ajuste pequeño (límite) que controlan cuánto del cambio pueden viajar a lo largo de la rueda trasera. Si estos tornillos no se ajustan correctamente, la cadena puede caerse el plato más grande o más pequeño, o no llegar a ellos. La cadena lateral (A), se llama la cadena en la parte superior del plato como siempre bajo tensión cuando el ciclo se está pedaleando. La cadena de retorno lateral (B) es nunca bajo ninguna tensión, simplemente devuelve hacia el plato.
