Paso 5: Parte trasera basculante, eje y eje
El eje es de acero sólido de 1". Con con los extremos roscados y compré 1" las tuercas de fijación para él. Tiene una ranura para mantener el eje fijo de rotación alrededor del eje. Creo 16" longitud.
1" eje con chaveta de 1/4". Longitudes son 14", 16", 18", 36", 40", 45" o tamaño de encargo.
Parte #4000 **, número SKU: 4000 **
Tuerca de eje de 1"
Parte #400050, número SKU: 400050
Los ejes giran en un conjunto de 1" en acero con soportes de rodamientos
1" Kit de rodamiento (2 agujeros)
El kit incluye:
- (2) 1" soportes de cojinete (tienen poca corrosión)
- (2) cojinetes del árbol 1"
- (2 pares) 1" 2 agujero teniendo Flangettes
- Tuercas y pernos
Parte #400405, número SKU: 400405
El basculante fue ranurado para aceptar los soportes de cojinete (chapas) que se sueldan con autógena en lugar. también podían tener abejas apenas soldadas al tubo, pero este basculante tenía tal tubería gruesa y mis conocimientos de soldadura fueron tan mal, pensé que esto era más seguro para este proyecto. Mi diseño de la estructura y geometría (en el cartón) se basó en el método asignación de fechas, si no hubiera tenido que cambiar algo en alguna parte cerca de 3/4".
El eje posterior es un (cubo de la rueda 1" diámetro del eje de rueda con 1" diámetro 1/4" cuñero, 1/2" 4 perno patrón en un círculo de agujero 4" perno número SKU: 260050

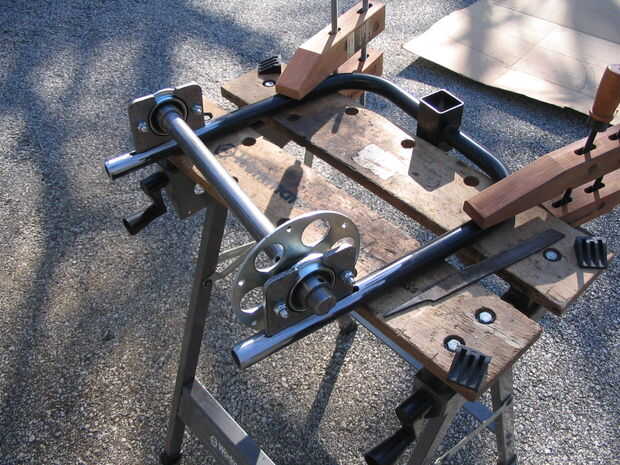

También se muestra en la imagen es el eje de piñón más tarde había cortado a la medida y un plato para el montaje para girar el eje trasero.
Unihub - cubo de la rueda dentada
1" diámetro con 1/4" cuñero, 6 agujeros de perno en 5 1/4" círculo del agujero de perno
Parte #AZ2556, número SKU: AZ2556
