Bicicleta funcionado vehículo de 4 ruedas (DiffBikeDorli) (10 / 16 paso)

Paso 10: Módulo Diffchain-bike: bicicleta parte "Sunny"

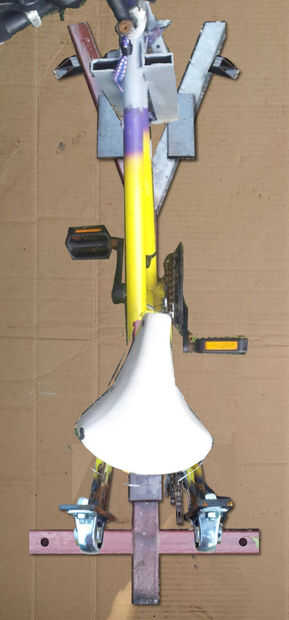

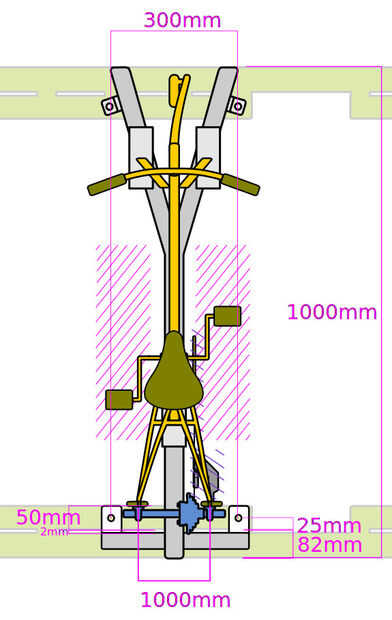

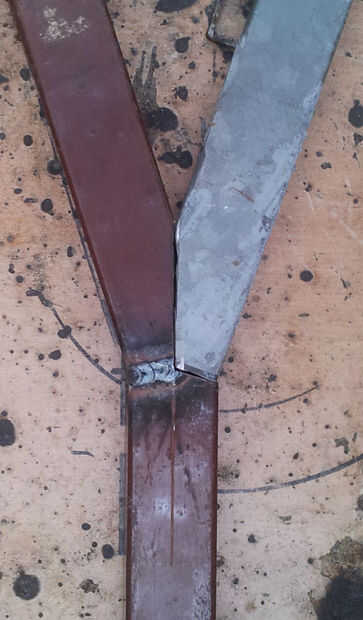

Soldar con autógena juntos una Y en forma de barra transversal con voladizo trasero para colocar en el chasis principal. Soldar una barra vertical debajo de la silla de montar y 2 barras verticales cerca del manillar, consulte las instrucciones de la moto "Dorli" para más detalles. De todos modos, las 3 barras deben tener una cierta altura. Cuando la moto se suelda con autógena en el bastidor Y el eje trasero de la moto debe ser 16cm sobre este marco Y (si la barra Y es un tubo estructural de 40x40mm) o 20 cm sobre la superficie superior del marco principal.

Compruebe si el tensor de la cadena tiene espacio suficiente. Ahora la moto a la marca y una posición en la toma de eje de rueda posterior de la autógena, cortó la mayor parte de y reemplazarlo con 2 zócalos para los rodamientos. Otra vez sin agujeros. También no hacer los ángulos de fijación para el montaje del módulo en el chasis principal.
