Bicicleta generador de Patio muebles hechos de materiales reciclados con el voltaje de sistema de carga de batería regulada (6 / 7 paso)

Paso 6: Construir el regulador de voltaje, conectar la electrónica y batería

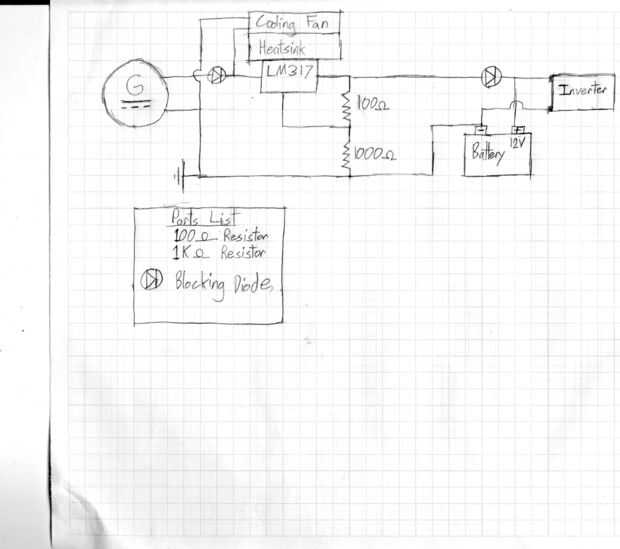

Regulador de voltaje el yo construido siguiendo los esquemas en la parte posterior del envase para el regulador de tensión LM317 ajustable de radioshack. Utilizando la fórmula siempre determiné 100 ohmios y 1K que produce la tensión de salida de 13,75 VCC, que sería conveniente cargar la batería. Como se puede ver en el Video de la Intro, la tensión que terminaron saliendo fue 13.33ish, debido a las pérdidas de calor y el diodo de bloqueo, que es todavía conveniente cargar la batería. No hay ningún tipo de protección actualmente en vigor contra la sobrecarga de la batería, mi pensamiento ser uno será capaz de controlar la batería durante la carga, sobrecarga requerirá un poco de pedalear duro y será evidente para el operador de generadores. Cada vez que termino el controlador de carga voy a añadir al sistema, por lo que también tengo la opción de añadir solar o eólica que. Subí un esquema a continuación.

IMPORTANTE: Asegúrese de colocar un disipador de calor considerable al componente del LM317, se calienta bastante cuando está pedaleando como convierte el voltaje abajo de la batería.

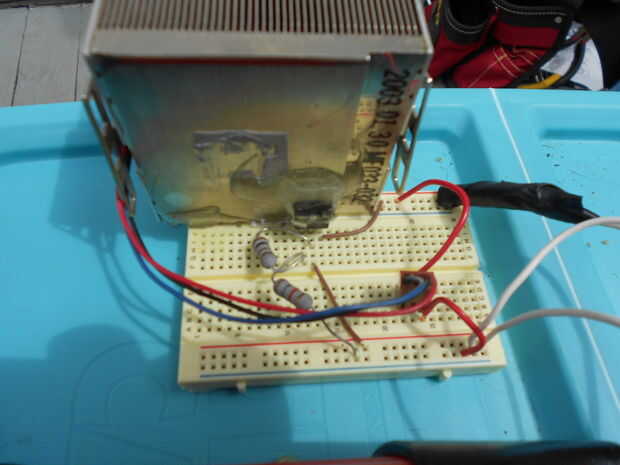

Que dijo-uso el calor si se puede-tal vez voy a intentar añadir un motor stirling o algo en el futuro, que sería prolijo. Aunque como fuera ahora el disipador de calor está disipando el calor muy bien y no realmente calienta encima de demasiado. Me attahed el LM317 componente al PC disipador térmico utilizando termal compuesto y luego una capa o epoxy sobre la pieza para mantenerla.

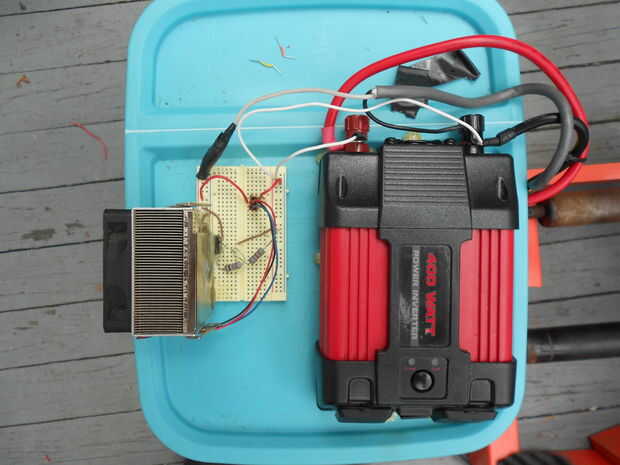

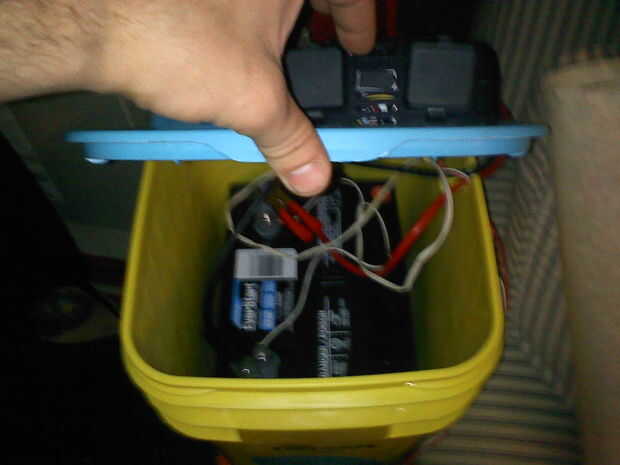

Había montado el regulador de voltaje, batería de ciclo profundo de 12 V y el inversor en un cubo de basura de gato usados. Me escogió este contenedor como se llevó a cabo todo y también mantener la pila del suelo.

Primero enganchó la batería del inversor 400W que adquirí de puerto de carga.
A continuación fue conectar los cables del generador a través del regulador de voltaje para cargar la batería. Asegúrese de agregar un diodo a la línea entre el generador para el regulador de voltaje como se muestra por lo que la tensión no retroalimentación desde la batería al motor eléctrico. Los diodos causan una pequeña gota en voltaje, pero merece la pena no tener retroalimentación de voltaje a través del circuito de la batería o accidentalmente dañar los componentes, si me llego a conectar el generador a la inversa.
