Bicicleta generador de (1 / 4 paso)

Paso 1: Reunir las partes

Electrónica:

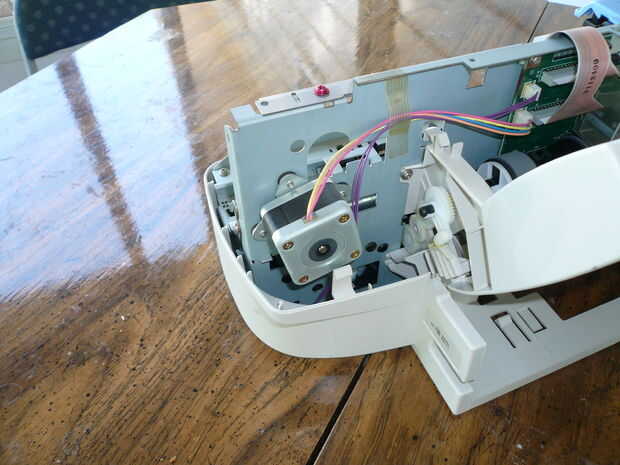

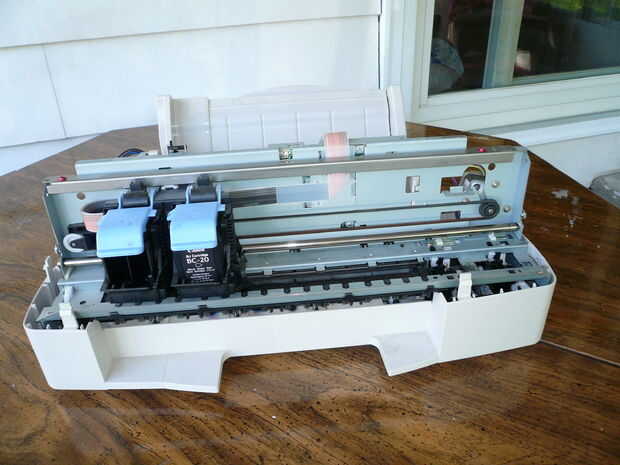

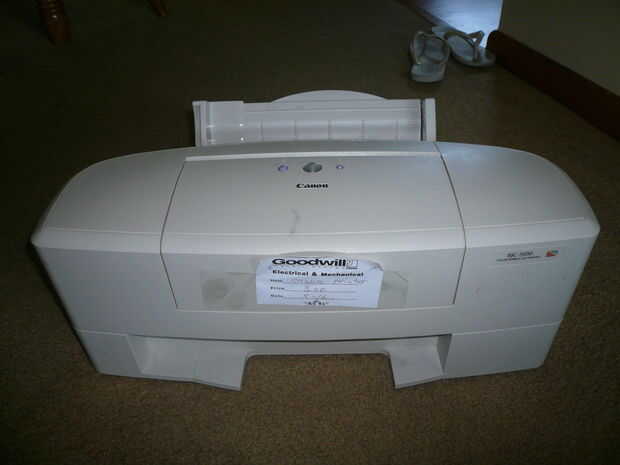

1 x Motor paso a paso - yo tengo la mía desde una impresora que tengo en el fondo de comercio por $3

8 diodos x - usé 1N914/4148 de Radio Shack #276-1122, la central eléctrica personal usa 1N4001, Radio Shack #276-1101

1 x voltaje ajustable regulador - LM317T, Radio cabaña #276-1778

1 x w/PC tablero de caja del proyecto - Radio cabaña #270-283

2 x resistencias -Radio Shack #271-003 vas a necesitar el Ohm 150 y 220 ohmios

1 x disipador de calor - Radio Shack #276-1363

1 x conector de batería - Radio cabaña #23-445

cable sólido de calibre 18-20

Cinta aislante

No tienes que sacar todo de la cabaña pero encontrar su más fácil y más o menos el mismo costo como decir Jameco o Digi-Key una vez que usted paga el envío.

Mecánica:

1 x soporte de Reflector de la bicicleta - tomé esto mi bici cuando puso las luces.

1/2" aluminio ángulo - ambos Home Depot y Lowes tiene este generalmente en la sección hardware o pedirlo de McMaster-Carr #88805 K 41, tendrás una pieza aproximadamente de 6 pulgadas de largo

Pequeños tornillos y tuercas - utilicé los tornillos de la impresora y algún otro hardware que tuve, #10-32 tornillos y pernos sería Buenos

Rueda de goma - esto se conecta al motor paso a paso y roza con la rueda que gira. Usé un neumático estrecho Tamiya 70145 porque era lo que tenía.

Herramientas:

Dremel - esto no es totalmente necesario pero facilita las cosas mucho

Taladro y brocas

Archivo

Tornillo conductores, llaves, llaves de allan - hardware

Sin soldadura Breadboard - Radio Shack #276-003 usé esto para probar el circuito antes de soldar todo el tablero de PC

Multímetro
