Bicicleta generador de (2 / 4 paso)

Paso 2: Realizar el circuito

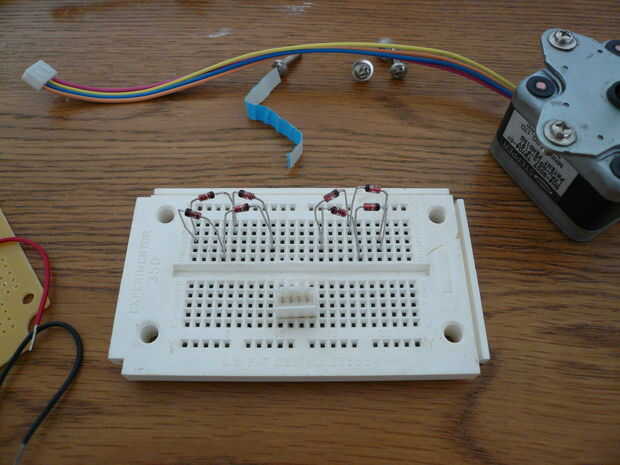

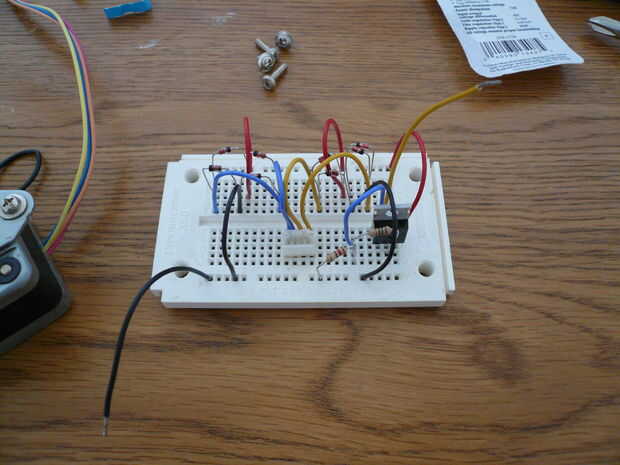

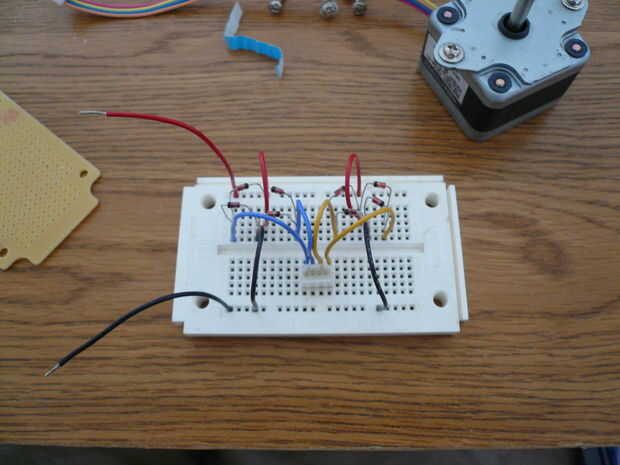

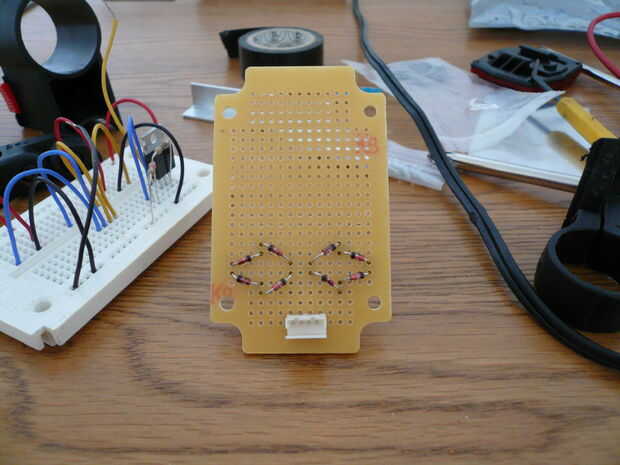

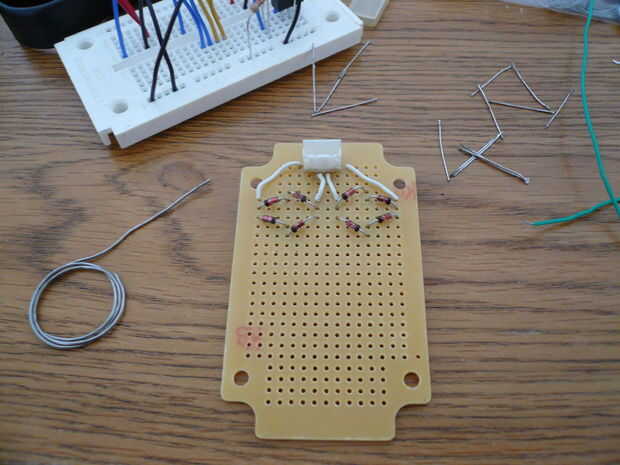

Now lets make the circuit. Su una buena idea para probar todo antes de empezar a soldar, por lo que construí todo el circuito en el tablero de pan solderless primero. Empecé con el conector del motor y los diodos. Desoldar el conector de la placa de circuito de la impresora. Colocar los diodos en este cambio de orientación, o rectifica, del AC actual que viene forma el motor a la corriente que pueden utilizar las luces. El motor paso a paso tiene dos bobinas en el mismo y que necesita para asegurarse de que cada bobina está conectado a un sistema de los grupos de diodo. Para saber que los cables del motor están conectados a la bobina misma basta que compruebe si existe continuidad entre los cables. Dos de los cables se conectan a la primera bobina y dos de ellas están conectadas a la segunda bobina.

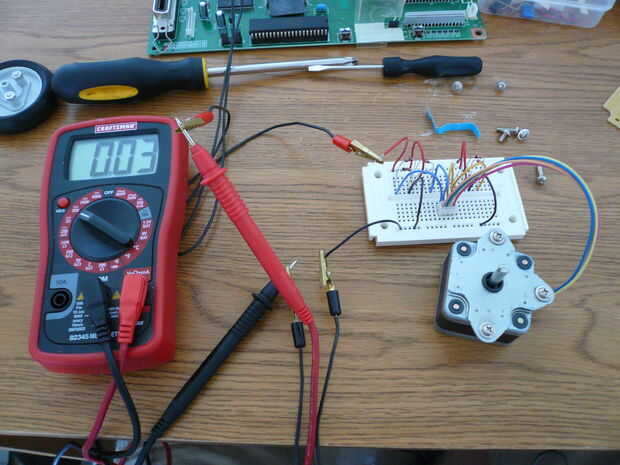

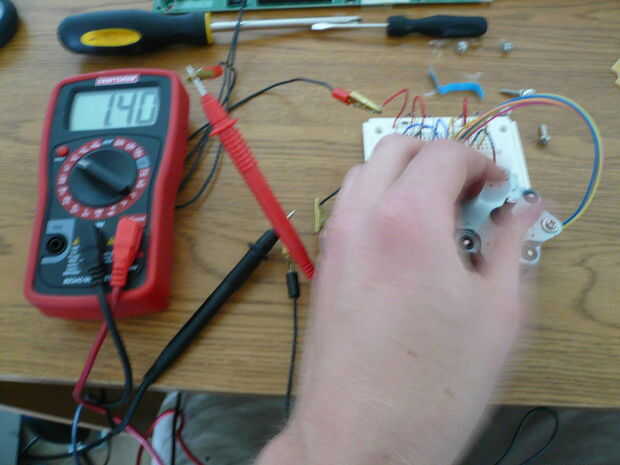

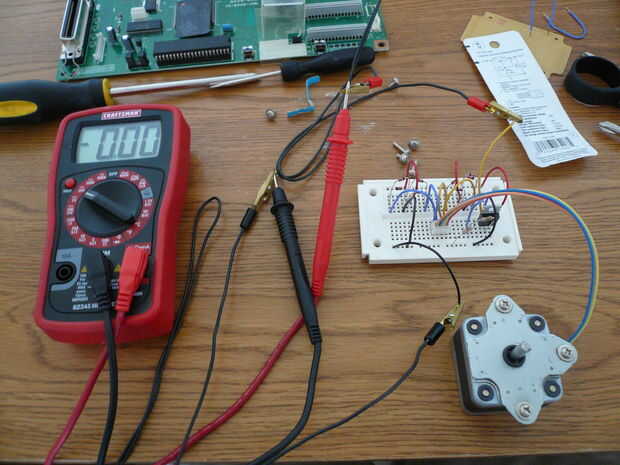

Una vez que el circuito fue construido en el tablero de pan solderless lo probado. El motor produce hasta 30 voltios mientras montando la moto normalmente. Es un paso a paso de 24 voltios por lo que parece razonable. Con el regulador de voltaje instalado la salida era una constante 3.10volts. Este era el plan. Controlan de las resistencias el voltaje de salida y las resistencias de 150 y 220 Ohm fueron elegidas para conseguir 3.08volts. Revisa esta Calculadora de voltaje LM317 para ver cómo se estaba cableado.

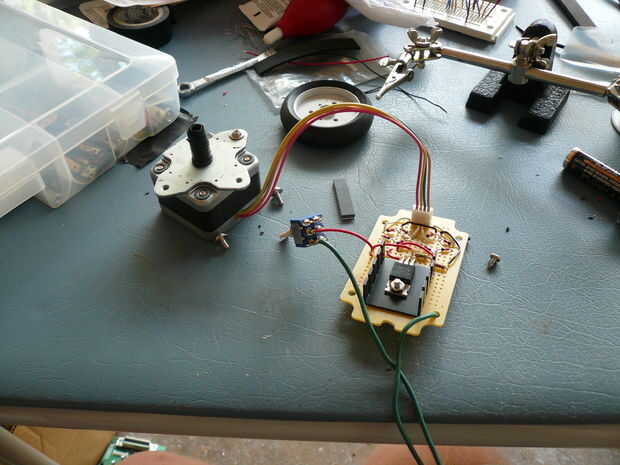

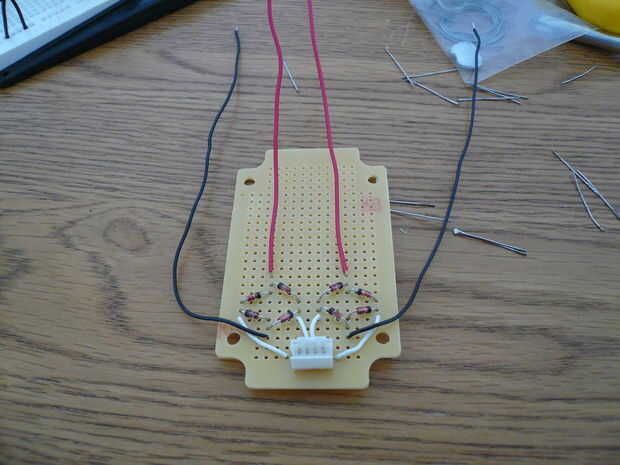

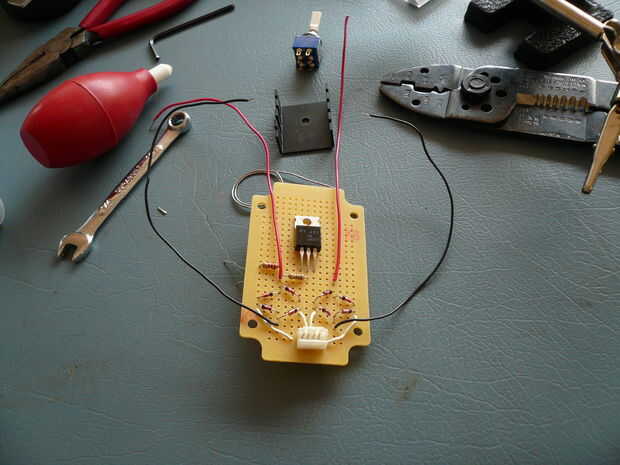

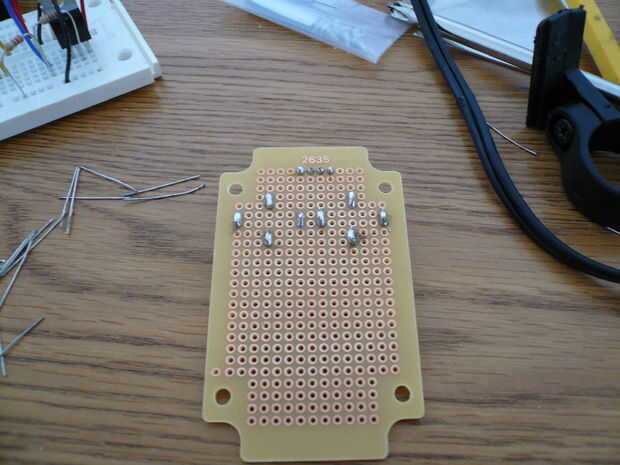

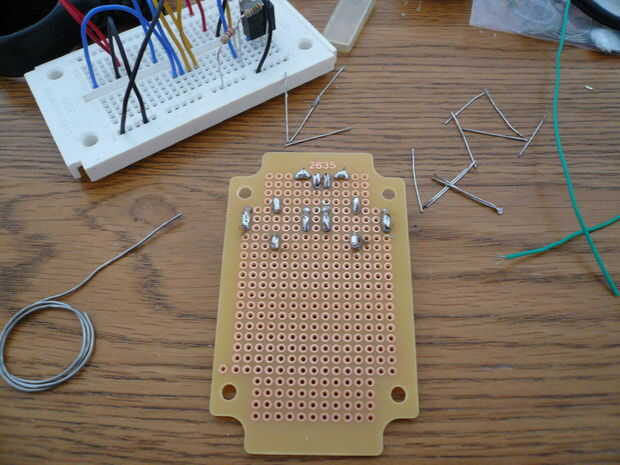

Ahora apenas necesita soldadas a la placa de la PC. Yo utiliza soldadura de calibre pequeño para hacer todas las conexiones. Se calienta más rápido y permite mejores conexiones ese puente sólo donde quieras.

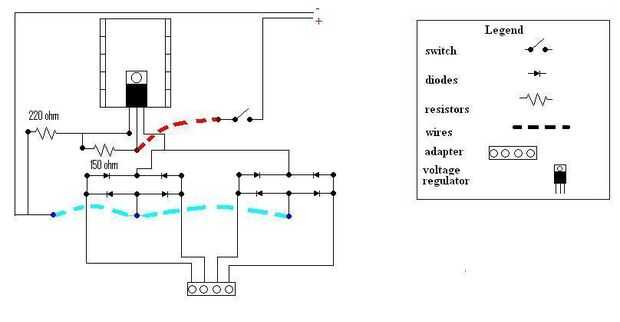

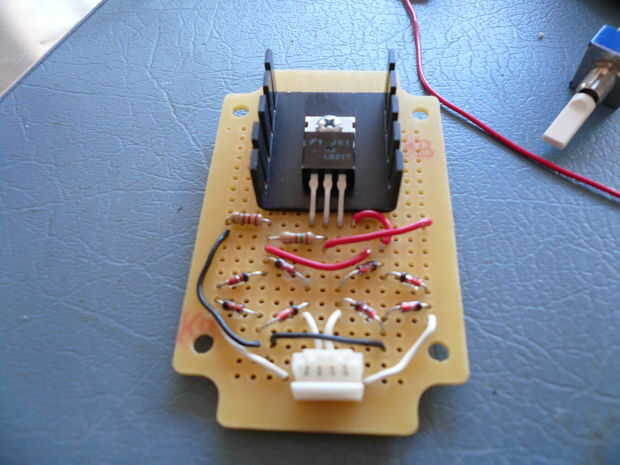

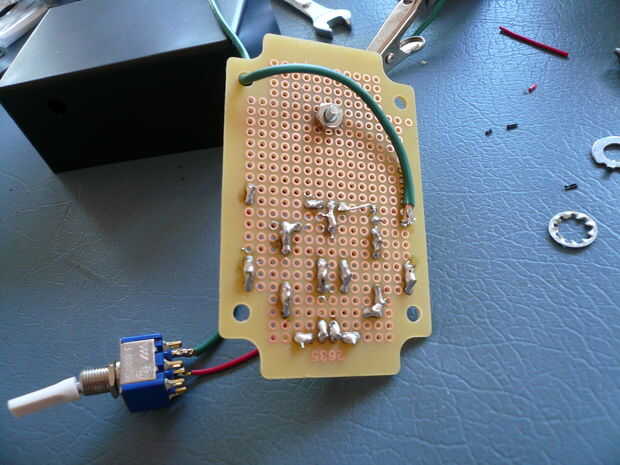

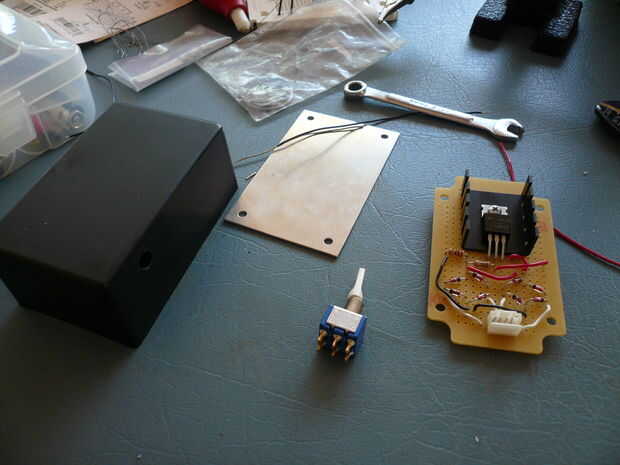

El pdf muestra cómo todo está conectado a la tarjeta de PC. Las líneas curvas son los cables que se muestra en algunos de los cuadros y el corto negro son líneas rectas fueron que necesarios para tomar los puentes de soldadura.
