Bicicleta marco de la construcción de plantilla

un poco más de un año tomé un edificio clase a través del Instituto de bicicleta Unidosdel marco de la bicicleta. Asistí el cromoly soldado clase en sus campus de Portland. Desde entonces he querido construir más marcos de la bici. Estoy interesado en ganar dinero haciéndolo y tal vez algún día, lo que es mi única fuente de ingresos. En el camino para convertirse en una bicicleta constructor marco uno de mis mayores obstáculos es adquirir un marco de construcción de plantilla. Son caros, podría decirse que la herramienta individual más cara que necesita exactamente construir marcos de la bicicleta de calidad. Así que, como muchos aficionados de marco de bicicleta, decidido a construir por propia. Mi meta personal para mi marco plantilla sin embargo, fue construir una plantilla de cuadro de calidad profesional. Quería algo que potencialmente podría empezar un negocio.

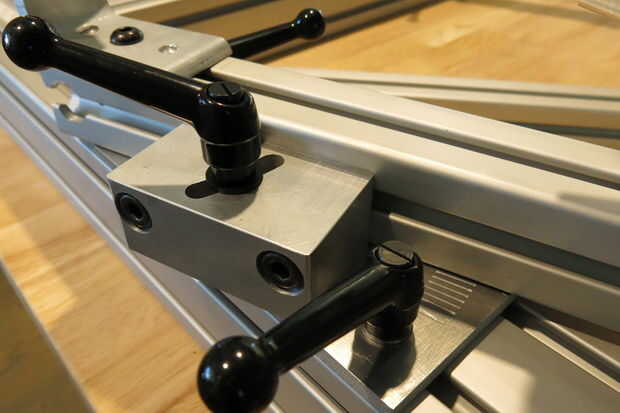

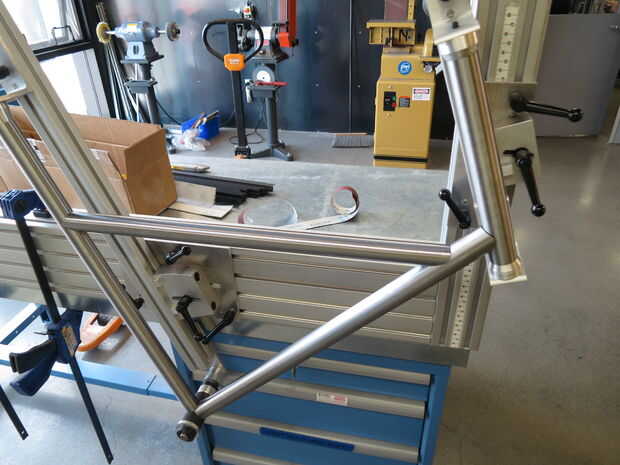

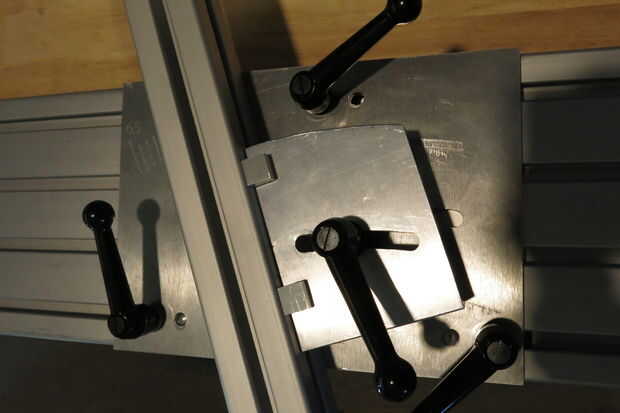

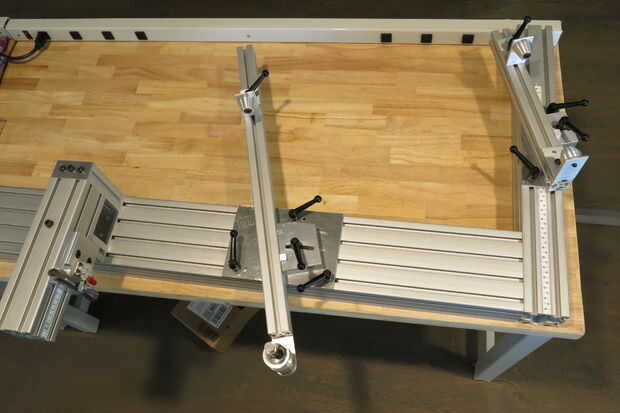

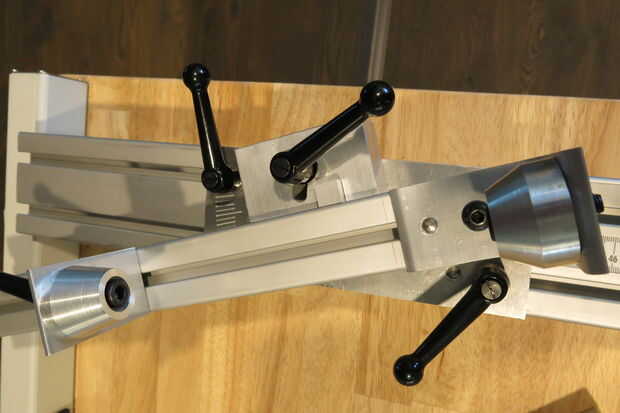

En Portland, aprendí a construir con una plantilla de Arctos. El diseño simple, funcional y accesible parecía una opción obvia para mí. Había rastreado internet para ver las fotos de plantillas de marco de bicicleta, en particular Arctos plantillas. Un puñado de personas que han publicado fotos de plantillas de estilo de Arctos que han construido. Alex Wettmore construido una réplica muy cerca él llamó la "Arctos clon marco accesorio". Sus fotos y descripciones fueron útiles e inspiradoras.
Con el modelo de Arctos en la base de mi diseño comencé a realizar cambios para adaptarse a mis necesidades específicas. Algunos de los cambios que quería implementar incluyen la opción de accesorios sencillos para hacer un marco en tándem, así como habitación para estancias de cadena extra larga (para las motos de carga). La habitación para estancias de larga cadena fue fácil. Simplemente salí de la espina dorsal principal de la plantilla tanto como sea posible. Voy a comentar el el accesorio tándem surgió más tarde en este instructable.
He diseñado partes específicas de mi plantilla como construyeron. Que el prototipo que construí para que no tengas que. No llamo la plantilla entera en CAD. Usé una variedad de vistas y dibujos específicos para producir todo. He conectado todos mi archivos CAD tanto como dibujos técnicos originales y dimensionado PDF etiquetado. Este instructivo se dividirse a un paso para cada conjunto de sub de la plantilla.

Algunas siglas que se podría usar:
HT - tubo de dirección
ST - tubo de asiento
TT - tubo superior
DT - abajo del tubo
BB - pedalier
CS - estancia de cadena
SS - estancia de asiento
