Paso 1: Materiales y herramientas

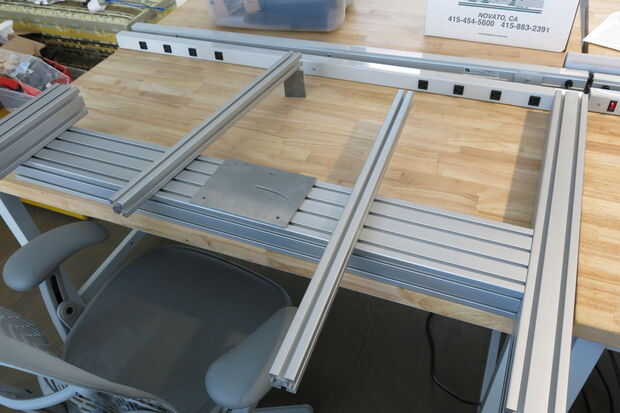

Decidí construir la mayoría de mi plantilla utilizando extrusiones de marca 80/20. Hay una variedad de extrusiones de aluminio disponible, Arctos plantillas extrusiones de marca artículo .
Porque muchas dimensiones de la bicicleta se ofrecen en métrica, y creo que es un sistema mejor, fui con extrusiones de métricas. Fui con las protuberancias métrico 40 serie.
Un poco de información que me enteré de unos 80/20:
80/20 viene en una variedad de métricas y SAE tamaños. Su sistema de nombres da la distancia entre los canales en todas las extrusiones en eso serie. Por ejemplo la serie métrica 40 es 40mm entre los canales y la serie de 1,5 (la métrica equivalente a la 40 serie aprox.) 1,5 pulgadas entre canales. Las opciones de extrusión individuales se nombran para sus dimensiones. 40-40 (la opción flaca en la 40 serie) es de 40 x 40 mm. Tiene un canal en el centro de cada cara (20mm de cada lado). La serie de 80-40 es 40 x 80 mm. La cara de 80mm tiene dos canales y la cara de 40mm tiene un canal. Cada serie de extrusión está diseñado para utilizar un hardware específico. 40 serie se hace para los pernos de M8. Los canales de tornillos M8 y los agujeros finales son el diámetro adecuado para ser aprovechado para M8 rosca. Para ello usé tornillos de M8 casi exclusivamente para este proyecto. Planos CAD de un montón de las protuberancias de 80/20 disponibles pueden encontrarse en McMaster Carr. Sin embargo, McMaster no tenía todas las protuberancias específicas que quería así que ordené todos mis 80/20 en Amazon.

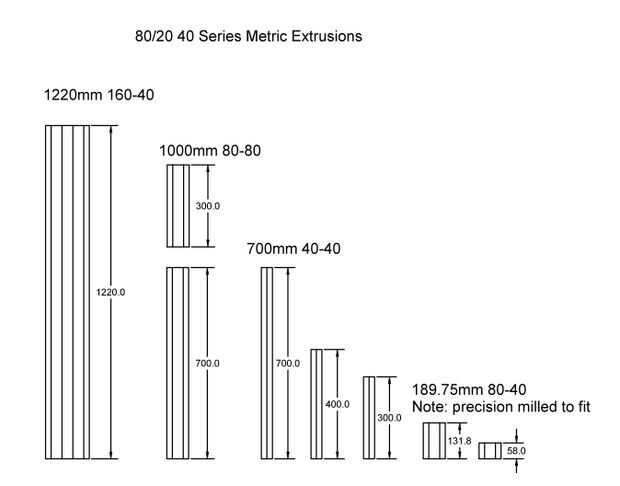

Ver el PDF adjunto de todas las protuberancias específicas que he comprado (así como qué longitudes utilicé).
Material de aluminio:
Las partes específicas que muele fueron casi en su totalidad 6061 aluminio. Es bastante ligero, bastante barato y tuve acceso a un montón de chatarra. He utilizado la acción plana de 1/4" hasta 1 1/2" y redondo stock con un diámetro de 1.5". También usé unos 3 "x 3" aluminio de ángulo (1/4" de espesor).
Tiradores y Hardware:
Compré todo mi hardware de McMaster Carr.
Otros:
Compré ejes simulados del Instituto Unido de bicicleta. Nota: Mi plantilla está diseñada para trabajar con las dimensiones específicas de estos árboles simulados, modificar tuyo si utilizas diferentes ejes simulados.
Herramientas (por lo menos algunos de los importantes):

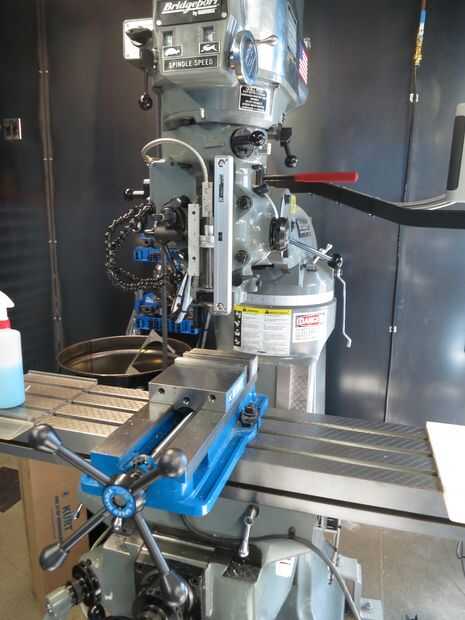

Bridgeport 1 serie molino Vertical Manual de piezas de fresado

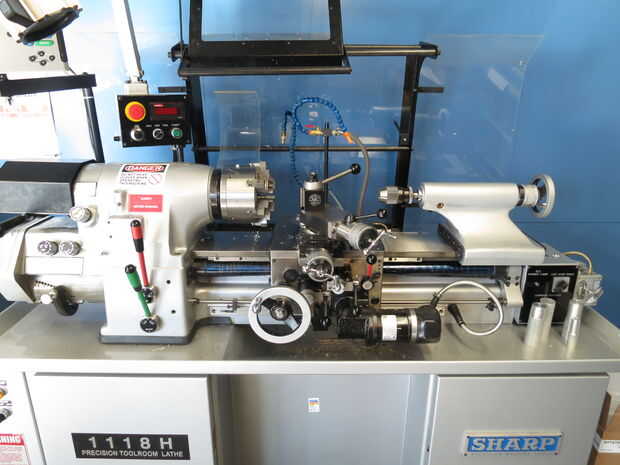

Sharp Manual de torno para la fabricación de conos y montura de concha BB
OMAX Waterjet para cortar las partes de la acción

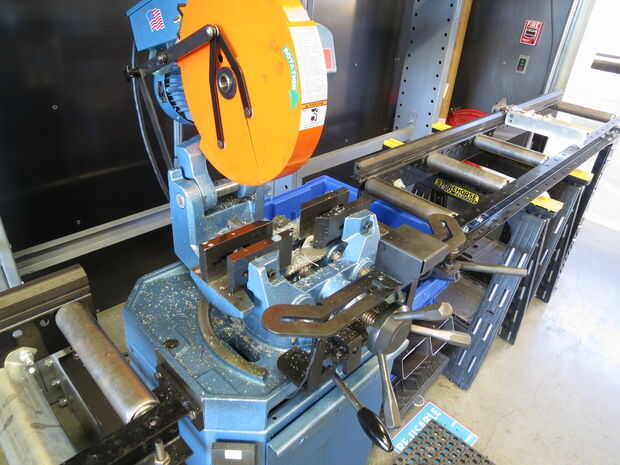

Sierra fría para acción de corte y 80/20
Horizontal y Vertical sierras para acción de corte
