Bicicleta marco de la construcción de plantilla (3 / 10 paso)

Paso 3: Eje ficticio bloque

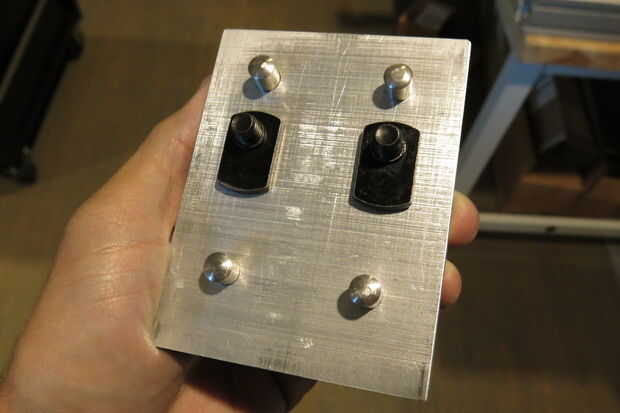

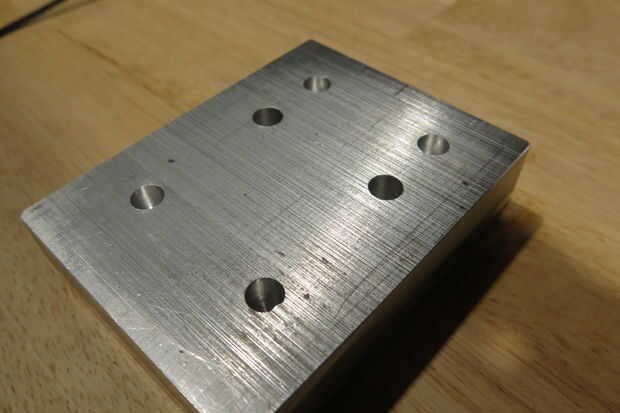

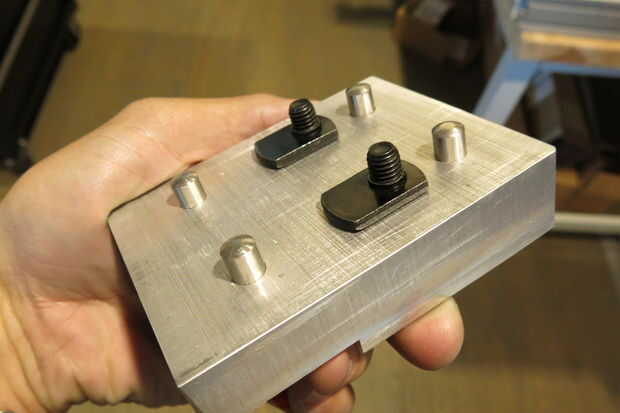

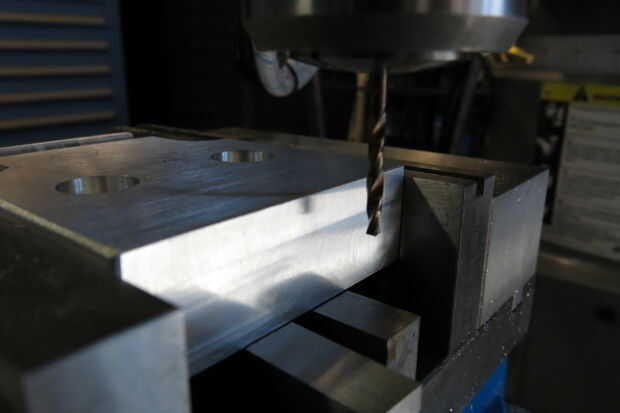

hice esta pieza con un trozo de material de aluminio que estaba ahí. Es 1.25" de espesor y 80 x 100 mm. Había cuadrado con una fresa en el Bridgeport. Perforar dos agujeros para el hardware de 8mm (usé un. 316" pedacito de taladro). Estos dos agujeros que se centró en el bloque y 40 mm. (para igualar el espaciado de canal). Pedí 1/4 pasadores de acero inoxidable de McMaster. Usé estos a lo largo de la plantilla para el mantenimiento de que las distintas partes se posaron en los canales de 80/20. Perforé 4 agujeros en el bloque del eje ficticio para estos pines. Usé un. 312" broca para los taquetes. Esta dimensión parece lo suficientemente apretada como para que no caigan hacia fuera una vez que los Presione en pero no demasiado pequeño. Estos 4 agujeros que deba estar en la misma línea que los 2 agujeros se alinean con los canales. Los agujeros sólo tendrá que ir parte de la forma en la pieza. Perforé en 1/2 la longitud de los pernos de pasador.

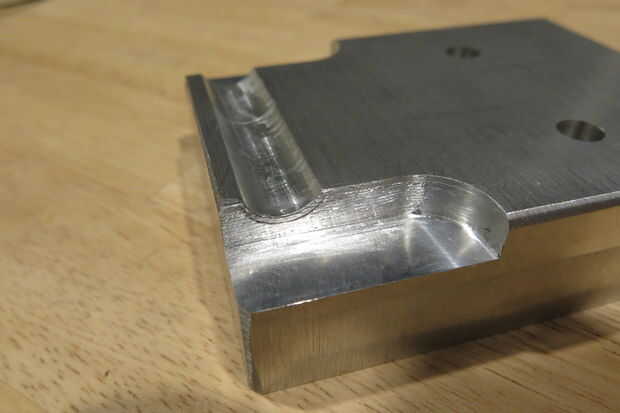

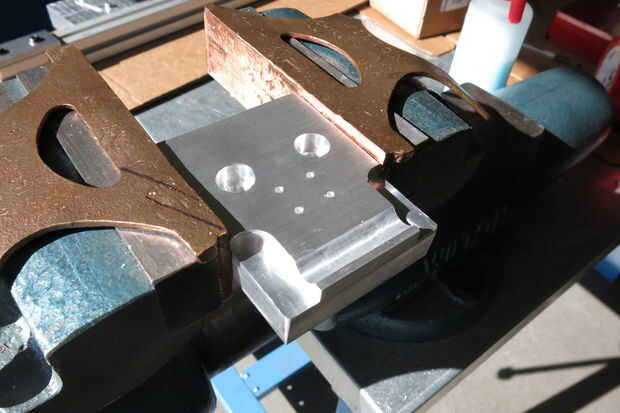

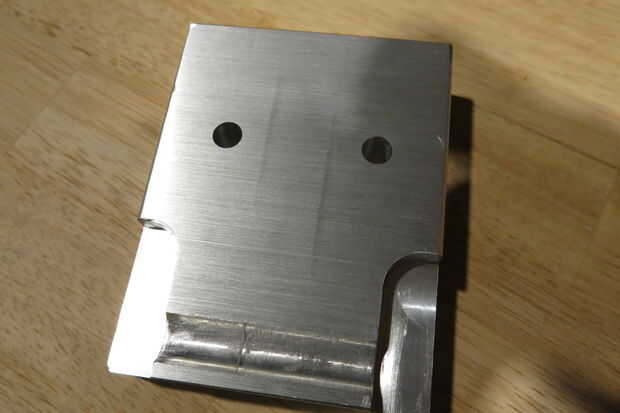

Después de los cuatro orificios estaban en tengo el bloque listo para el eje ficticio. He montado el bloque de eje vertical en la prensa de molino y utiliza un molino de extremo de 1/2"(diámetro de la parte central del eje ficticio) al molino a una arboleda para el árbol en. Luego el bloque de la vuelta a una posición plana en la prensa y molido de cada lado para dar el espacio necesario para el eje ficticio. Ver las descripciones de la foto para hacerlo más claro.

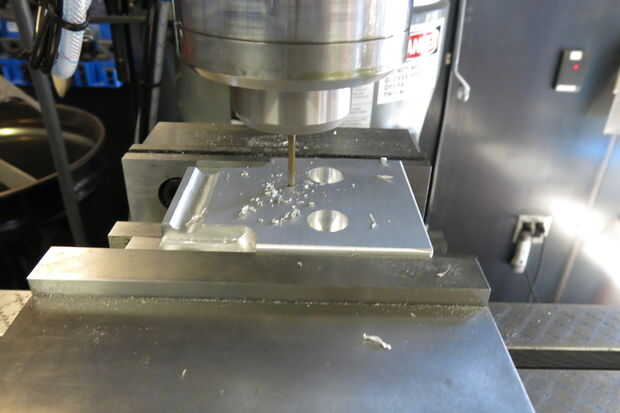

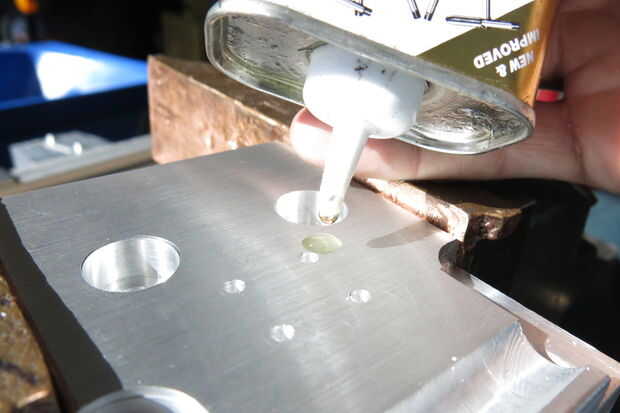

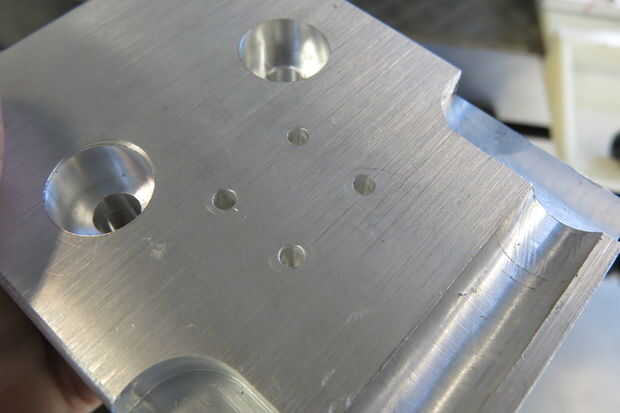

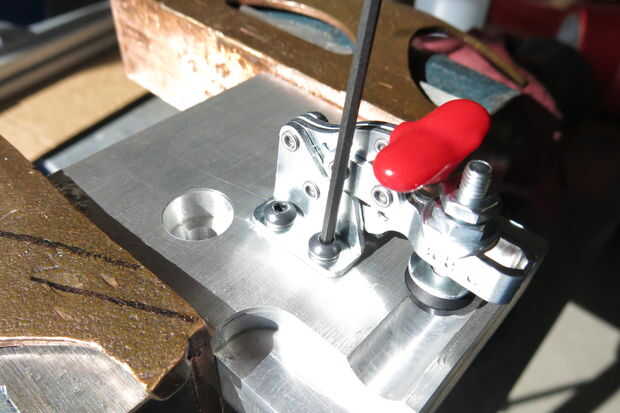

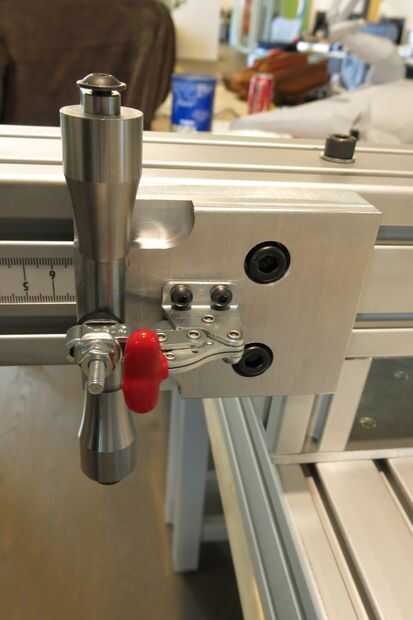

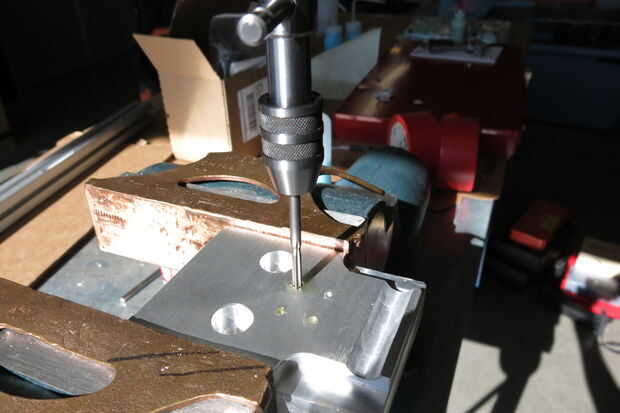

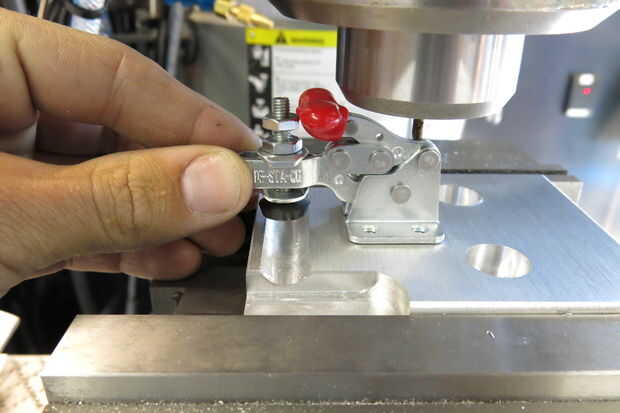

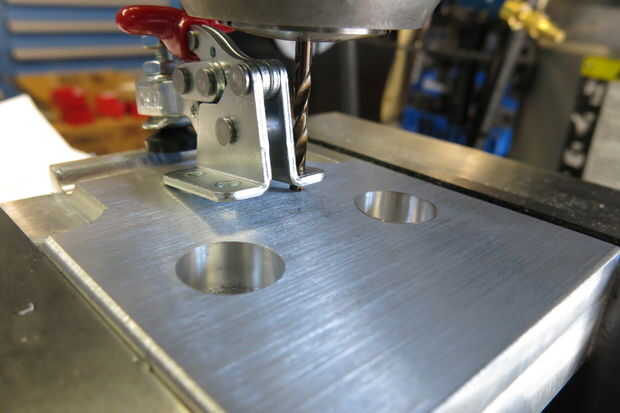

He comprado un compacto con manija de McMaster para sostener el eje ficticio en su lugar. Quería algo que podría abrir y cerrar rápidamente. Montar cuatro simplemente taladrados (utiliza un taladro de tamaño 30 taladrarse para tornillos de máquina M4) y se atornilla a la placa. Que tenga que hacer algunas modificaciones a la manija de sujeción para que la separación es el adecuado para el eje ficticio. En mi caso lija la parte de goma que aterriza el eje ficticio un poco como la manija fue diseñada para 0 offset de la superficie está atornillado al.
