Paso 5: Montaje del tubo del asiento

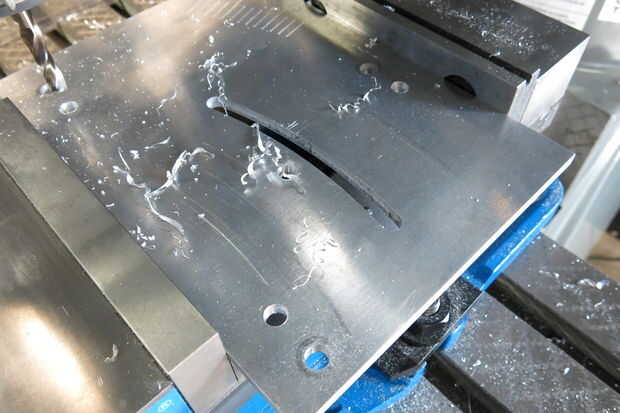

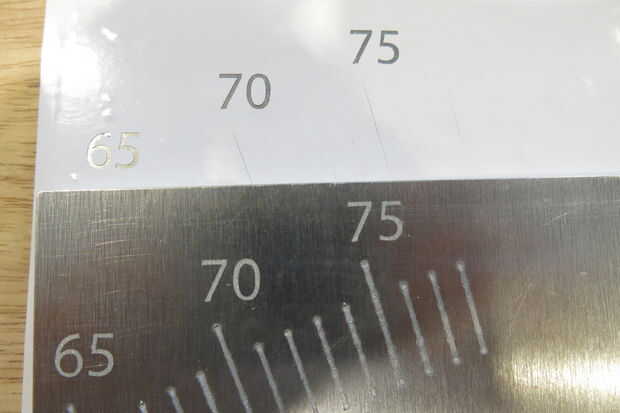

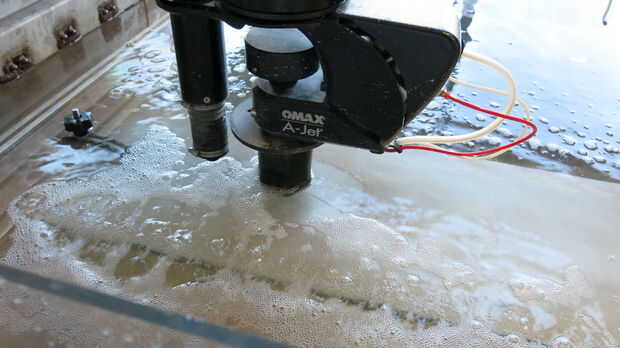

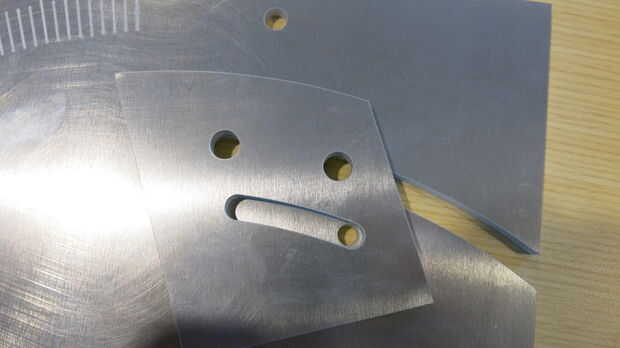

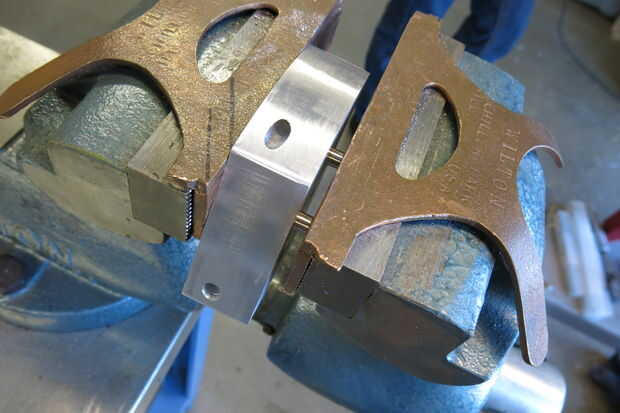

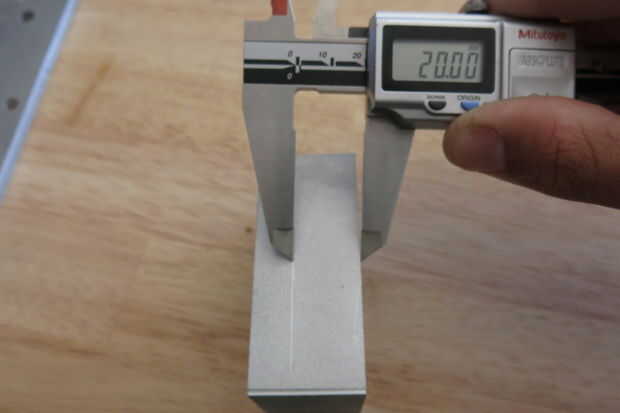

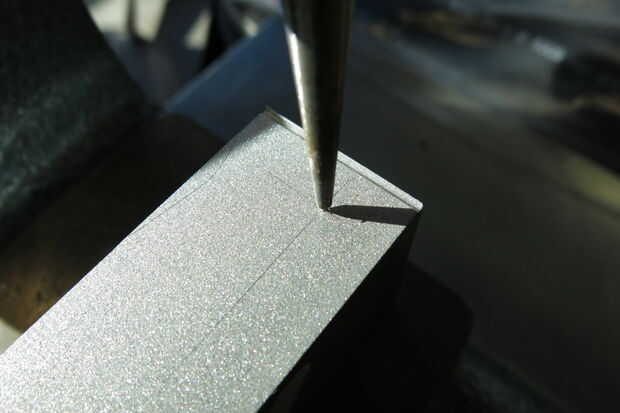

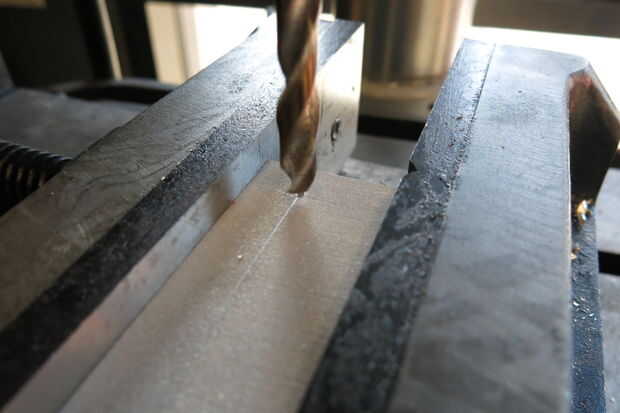

Este punto como el pivote de fijación podría hacerse con un brazo que se extiende hacia abajo de la columna principal y apoya la Asamblea de BB en su centro. Sin embargo, opté por usar el diseño "pivote flotante" similar a la utilizada en la plantilla de Arctos. Este diseño utiliza pernos del montar a caballo en una pista de que la Asamblea de BB es el centro de rotación pero no se corrige nada. Para ello diseñé el canal en la placa de montaje y el canal en el bloque de pivote para compartir el mismo punto de centro. Este punto central es el centro de la BB. Elegí el centro BB 150mm por debajo de la base de la columna principal. Esto permitió para el rango de caída de BB que yo quería pero el BB lo suficientemente cerca a la placa de montaje y de la espina dorsal que podría ser asegurada en su lugar (Recuerde que gota BB realmente se logra subir y bajar el eje ficticio no ajuste la altura real de BB). Cuanto más lejos el pivote del Monte el juego más probable se obtenga en la Asamblea, mantenerlo cerca. Después de muchos cambios de diseño y prototipado colocó algo que trabajó. Cortar la placa de montaje de 1/4" 6061 con un chorro de agua. Esta parte debe ser con precisión mecanizado (CNC). La ubicación del arco y el radio es fundamental. Después cortando he aprovechado el agujero para la manija (M8 x 1,25) y presiona en 3 clavijas en los agujeros de perno. El bloque de pivote corte de 1 1/4" 6061 utiliza el chorro de agua también. Usé el chorro de agua para grabar pequeñas marcas "+" en el bloque para indicar donde iría la ubicación de las clavijas. La ubicación de las clavijas es crítica para el "pivote flotante". Después de cortar me limpió un poco con papel de lija y taladrar los agujeros para los pernos (recuerda que su localización es fundamental, un molino CNC habría sido una mejor manera de hacer el bloque que el chorro de agua pero no tengo tiempo para aprender a usar uno). Más tarde descubrí que no es plana la superficie del 80/20. Hay un ángulo hasta el canal de los bordes. Cuando monta mi bloque de pivote, ya que es solo 1 el 1/4" densamente, se sentó en un ángulo sobre el soporte. Para solucionar esto usted podría hacer su bloque de montaje de una pieza más gruesa de aluminio. O puedes hacer como lo hice y hacer pequeñas piezas de apoyo. Puse el bloque en el molino y molido hacia fuera grove para soportes que atravesaría todo el ancho de la pieza de apoyo... Necesita perforar dos agujeros de montaje para la fijación de este bloque al soporte del tubo del asiento. Lo hice en el Bridgeport. Los agujeros deben ser 20mm desde la cara del bloque que se apoyará contra la placa de montaje para que alinee con el canal en el apoyo de ST. Yo había hundido contra estos agujeros para estética. En este punto se puede montar permanentemente el bloque al soporte. Porque la Asamblea de BB se puede deslizar hacia arriba y hacia abajo un poco no necesita ser terriblemente exacta en la ubicación del bloque en el soporte. Mirar los planos para el montaje de BB y usted conseguirá una idea de cuánto juego hay. Recuerde la importante distancia desde el centro de los canales en el centro de la BB. Buscar en los archivos de CAD para esta dimensión. Tal vez es mejor saltar hacia delante y construir la Asamblea BB y después volver a este último paso en el conjunto de sub de ST.

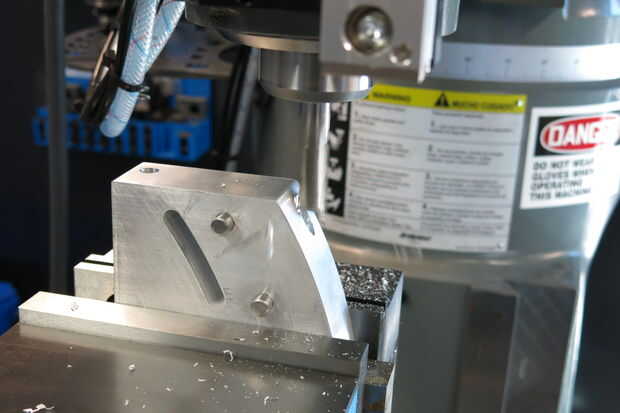

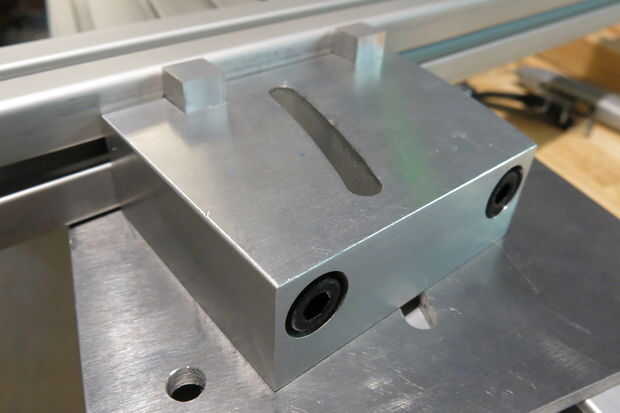

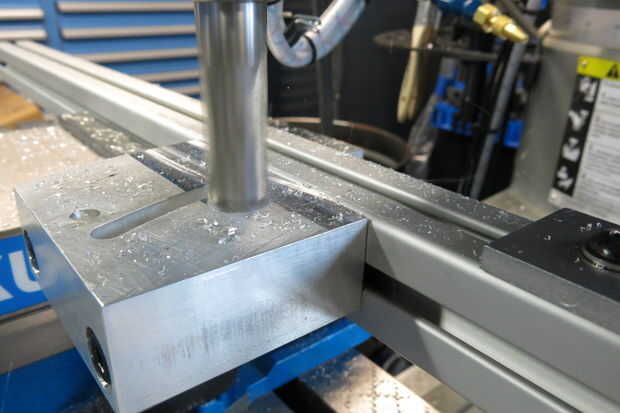

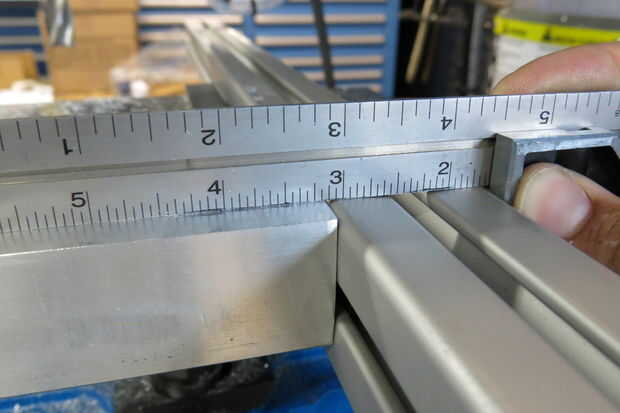

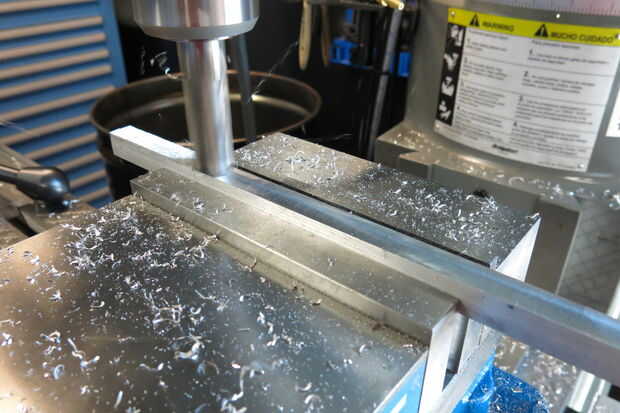

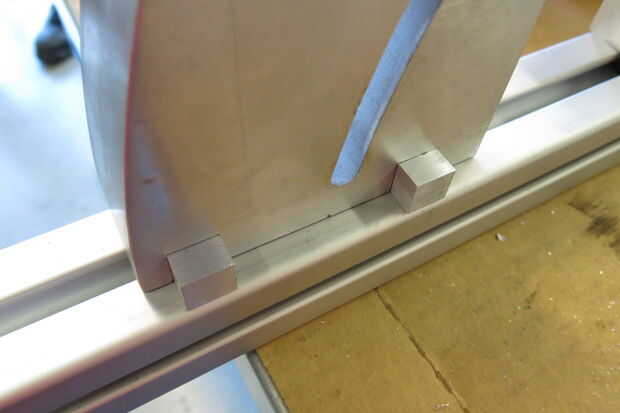

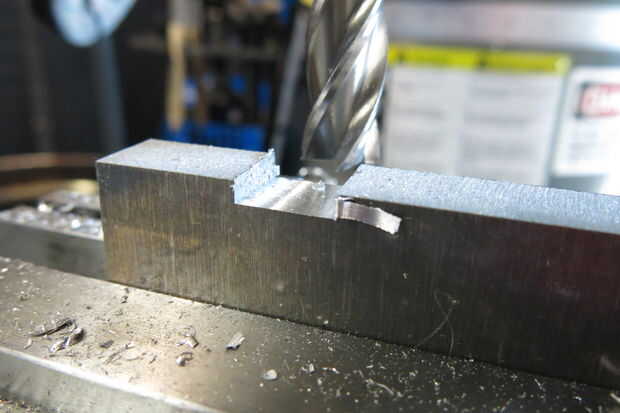

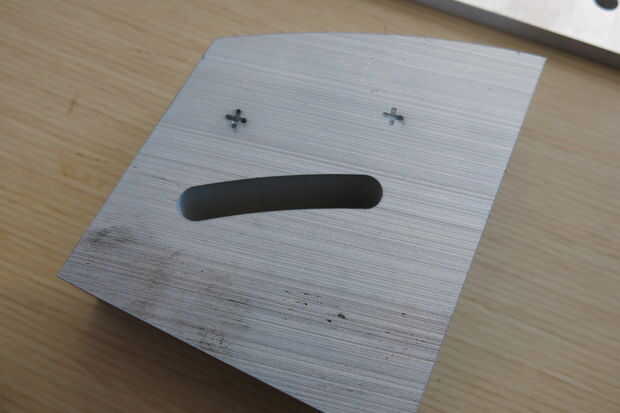

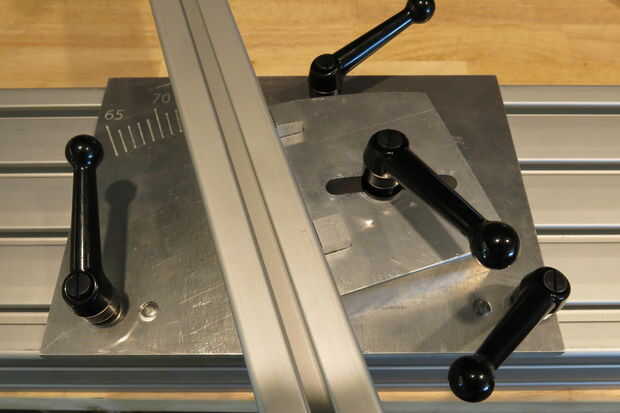

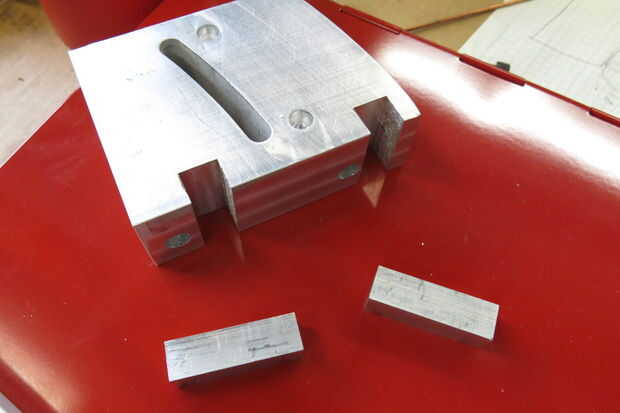

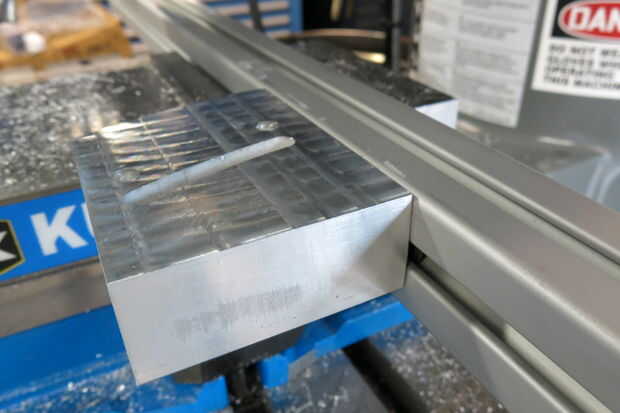

¿Monte el bloque al soporte, el lugar correcto? La distancia crítica es centro de BB de la línea central del canal. Al fijarlo al soporte Asegúrese de que está cayendo ligeramente por debajo del apoyo. En otras palabras una vez se une si se colocan el conjunto de sub bloque de apoyo plano sobre una mesa de que apoyo no debe tocar bastante la tabla sólo el bloque. Lo hice para que podía asegurar que eran perfectamente al ras. Para ello puse la Asamblea sub en el molino y muele lentamente hacia abajo el bloque hasta que fue exactamente al ras y en paralelo con el apoyo. Una vez terminados el montaje del sub bloque de soporte y la placa de montaje puede conectarlos. Las asas de montaje placa obtiene tres conectan con tuercas t en la columna principal. La Asamblea de soporte del bloque sub obtiene montada con una manija enroscada en el orificio roscado en la placa de montaje. Ver mis archivos de CAD para los detalles de este componentes utilizados en el montaje del tubo del asiento.
