Bicicleta marco de la construcción de plantilla (7 / 10 paso)

Paso 7: Montaje tubo

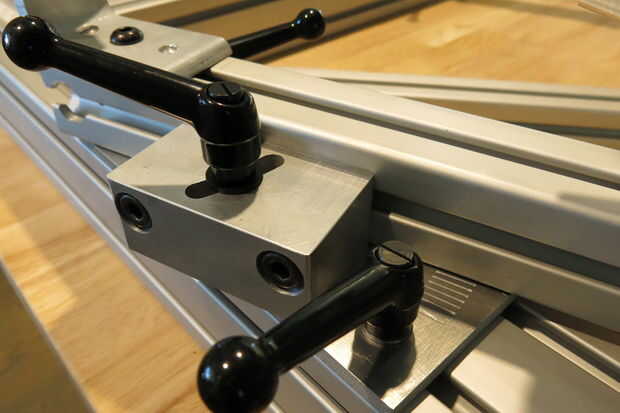

El conjunto cabezal del tubo es similar a la Asamblea de tubo de asiento excepto que tiene un pivote fijo en lugar de un flotante. El pivote debe estar ubicado directamente debajo de la parte inferior de la barra de dirección. Mis cuentas de diseño para dos de la cabeza común tubo de diámetros de 1" y 1 1/8". Los diámetros diferentes hará que el tubo de dirección en diferentes lugares en el cono de soporte, debe mover el cono soporte para adaptarse a los tamaños de dos.

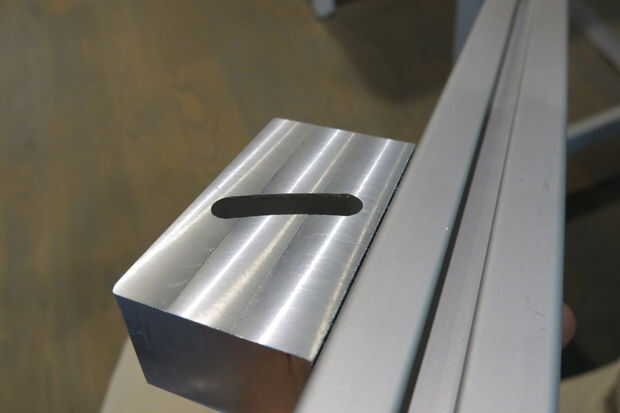

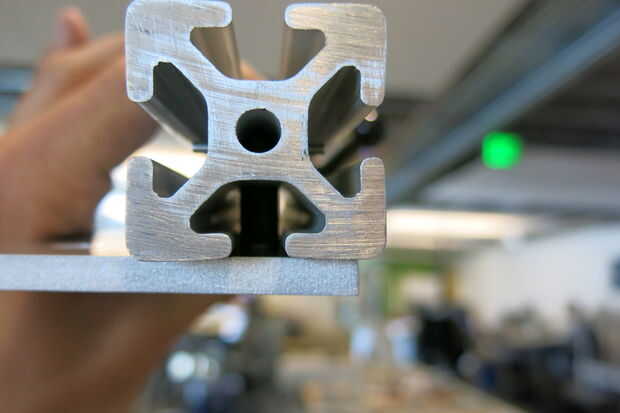

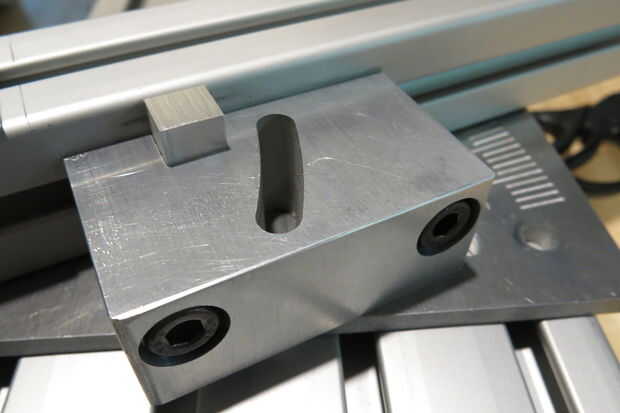

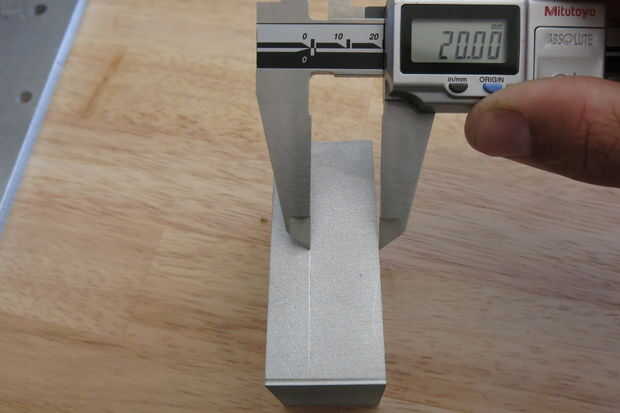

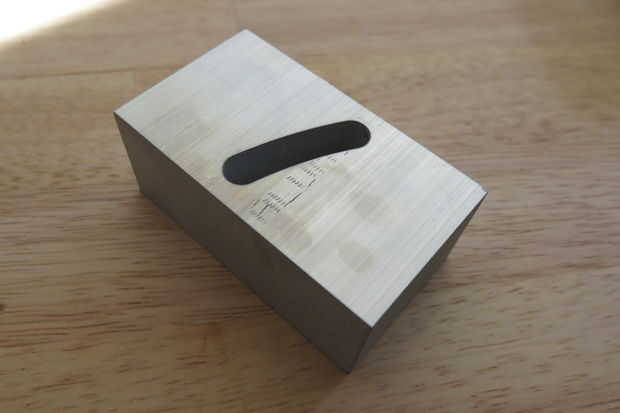

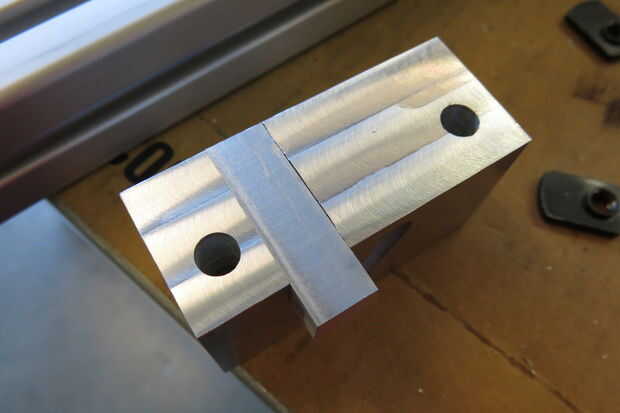

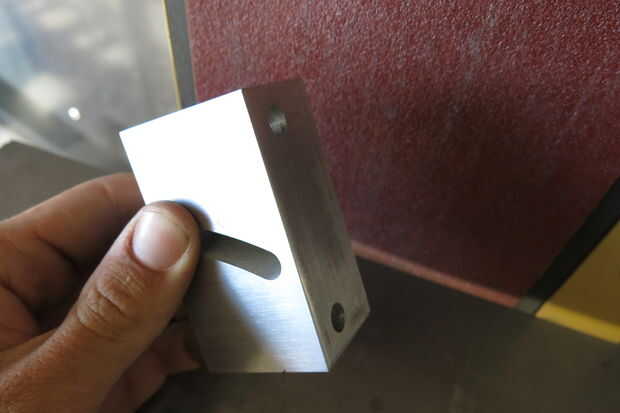

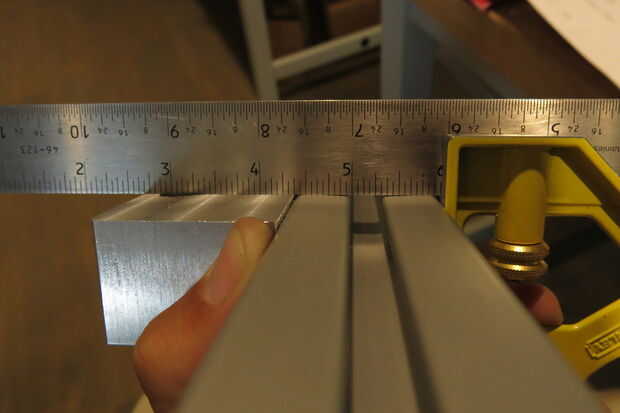

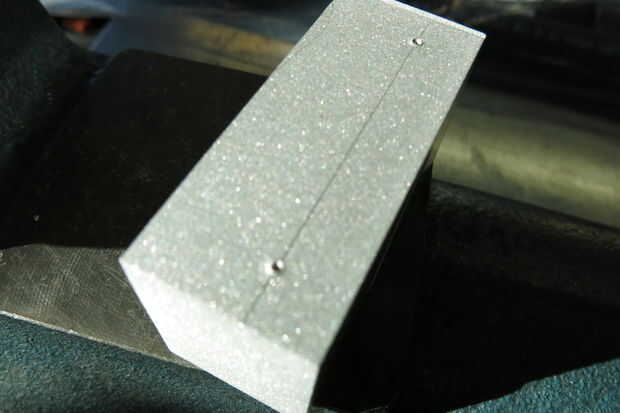

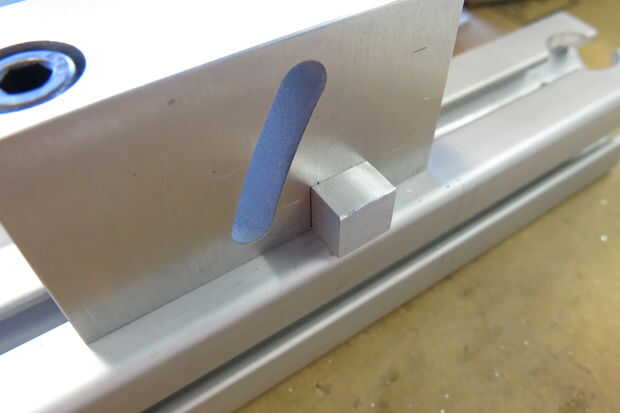

Como el conjunto de tubo de asiento; chorro de agua la placa de montaje, chorro de agua del bloque de pivote, taladre los orificios de montaje (20mm), limpiar el bloque contra los agujeros del fregadero, el bloque de la ranura de la pieza de apoyo, molino de la URL/ras superficie al soporte del 80/20, Monte el bloque de pivote.

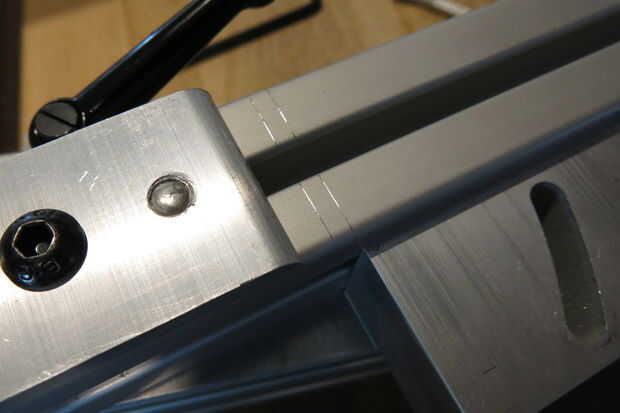

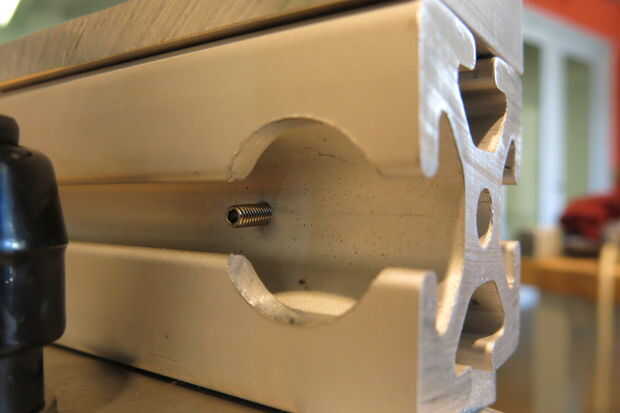

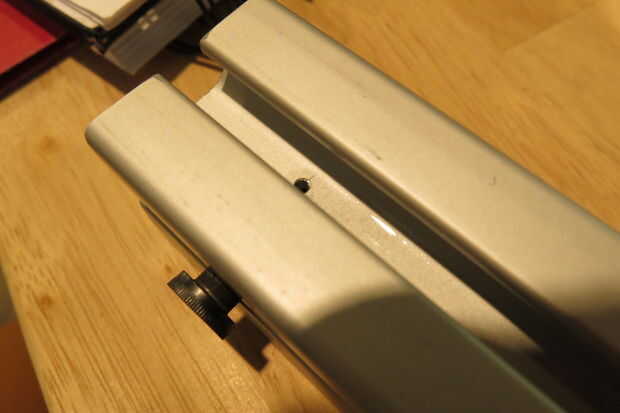

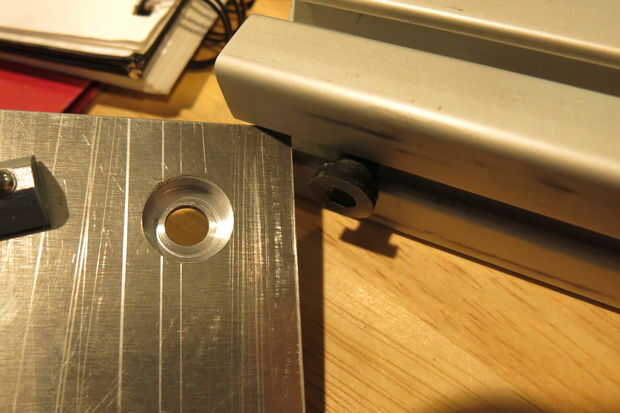

El pivote fijo fue creado usando un pice de un perno y algunos tornillos. Cortar el vástago roscado de un tornillo de M8 de sólo tenía una varilla sin rosca con una tapa en el extremo. Usé un molinillo para moler esta tapa hacia abajo para que sea delgada. La idea es la tapa del perno se inserción en a la placa base y sobresalgan de la parte superior. El 80/20 se parte en este pin y ajustados los tornillos lo sostenga en su lugar. Este pivote se encuentra directamente debajo de la base tubo de la dirección. La colocación del perno no es importante sólo movimiento de cono en la posición correcta. En mi caso yo Marque con una puntuación en el 80/20 para indicar la ubicación de dos del cono (1" y 1 1/8").
