Bicicleta marco Tracker Polar (4 / 5 paso)

Paso 4: Finalizar la horquilla y el marco

Pedazos un par de barras fueron cortadas con el cerrajero, punced con agujeros, con un trineo en un tornillo de banco y después soldado con autógena en lugar de la horquilla dentro de bordes para proporcionar un soporte para el motor de ajuste de declinación.  Un resistente SuperStrut escuadra (de Lowes departamento eléctrico) proporciona un montaje para el motor del eje polar. Para tener espacio para el motor del actuador se montó de manera armada Cruz a 14" pieza de 7/8" varilla que substituyó la original barra de la manija. Un perno fue soldada perpendicularmente a la barra cerca del final para el montaje de fin de brazo actuador

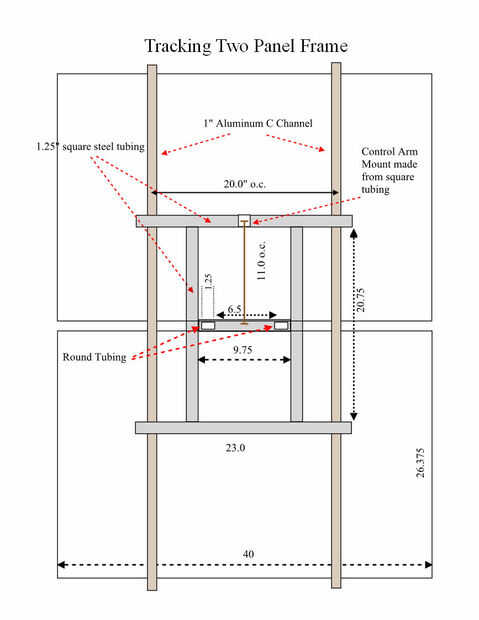

tubos cuadrados de 1.25" fue utilizado para hacer el marco de elevación final para apoyar los paneles de futuro.
Cortacéspedes de césped rueda estilo pernos del eje fueron utilizados, y bujes personalizados hechos de Delrin rod de 1" encajan el corto redondo piezas de tubo soldado a la parte central del marco proporcionan un fino movimiento pivotante.
La parte importante con la longitud del bastidor de elevación es que corresponde a su radio de control deseado para su accionamiento.

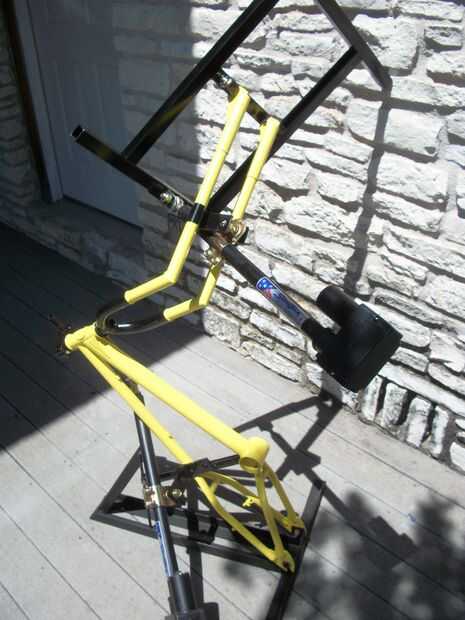

Algo acerca de todos los ángulos loco me hizo decidir a pintar para arriba en un esquema de pintura negra y amarilla.
