Paso 2: Diseño e impresión el mecanismo
Hay muchas maneras de diseñar esta sección de la unidad. Construí el diseño de algunas piezas en SolidWorks de la impresión 3D.

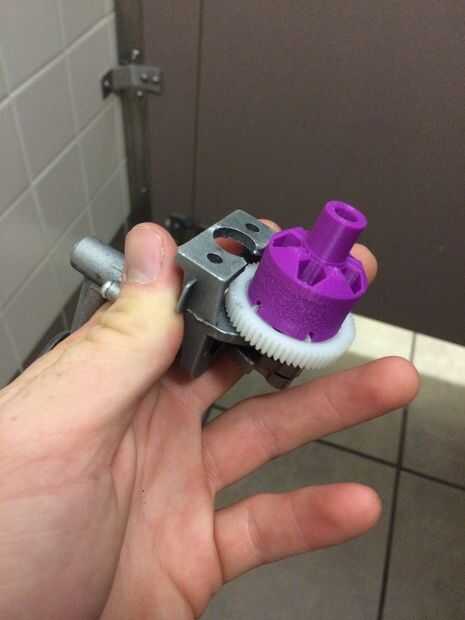

Para conectar el volante a la cara del engranaje diseñé una pequeña parte que se atornilla en la cara del engranaje. Pensé que sería más fiable que intentar construir un engranaje para acoplarse a la existente, y ya estaba impaciente y barato, no quería orden engranajes en línea. Esta solución terminó trabajando muy bien. Esta parte se extiende a través del cojinete de bolas y el volante.

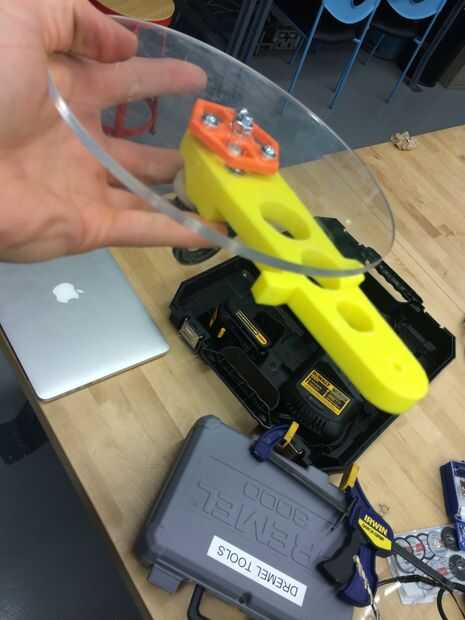

Para conectar los soportes de montaje a la tija de sillín que tenemos que imprimir dos piezas que pueden unirse a las.

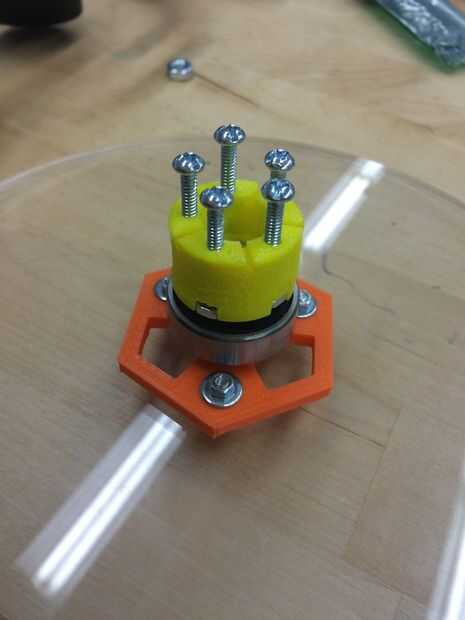

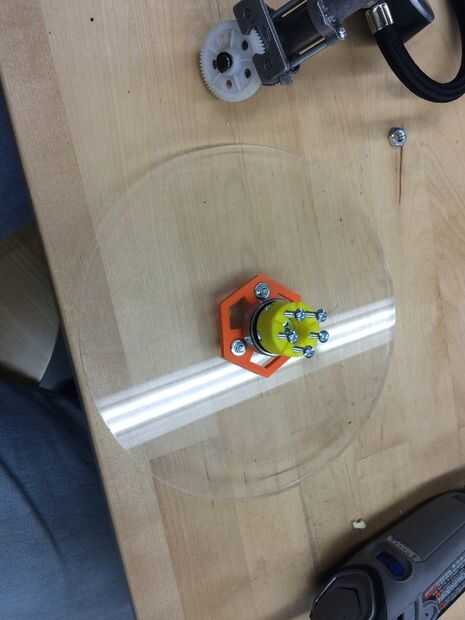

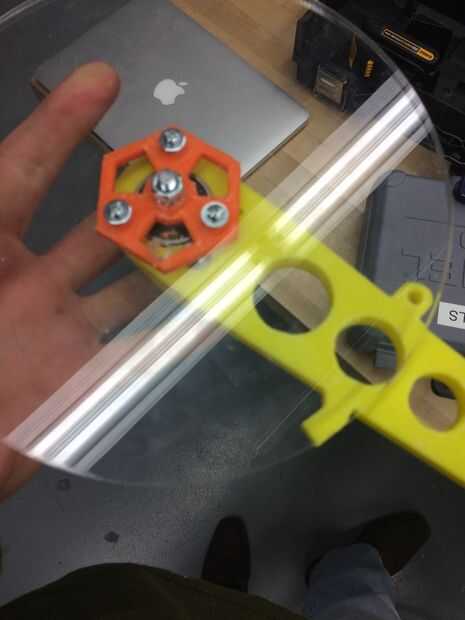

El volante fue construido con una combinación de láser de corte y piezas impresas 3D. Si no tienes acceso a un cortador láser, podría sin duda completar esto con cualquier otro objeto circular como la parte inferior de un cubo o una tapa de lata de café. Básicamente el volante tiene que ser de un diámetro razonable para el área que está trabajando detrás del asiento de la bicicleta, y lo suficientemente robustos para sufrir los daños de desgaste de la carretera. Utilicé dos círculos de corte láser (de 1/4 '' acrílico y conectado con separadores impresos 3D. El volante fue conectado a la Asamblea con una placa impresa 3D, pero esto puede hacerse fácilmente con el hardware adecuado.
