Paso 5: Montaje de sistema de freno
Todo el mecanismo se mueve hacia arriba y hacia abajo sobre el perno en los extremos de los soportes. Esto se logra con un resorte y una palanca de freno barato que compré en una tienda de bicicletas local, payaso perro bicicletas. Los chicos de la tienda me vendieron una manija usada y me corte el alambre y la vivienda que necesitaba. Esto me ayudó un montón.

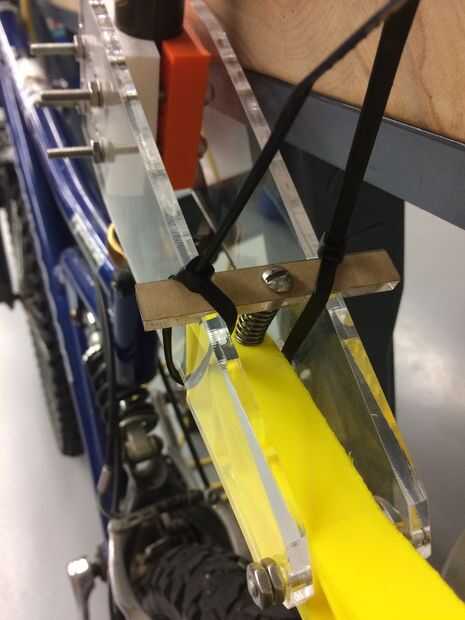

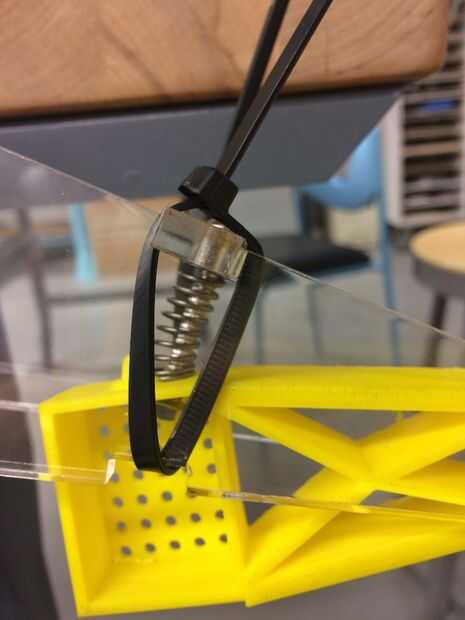

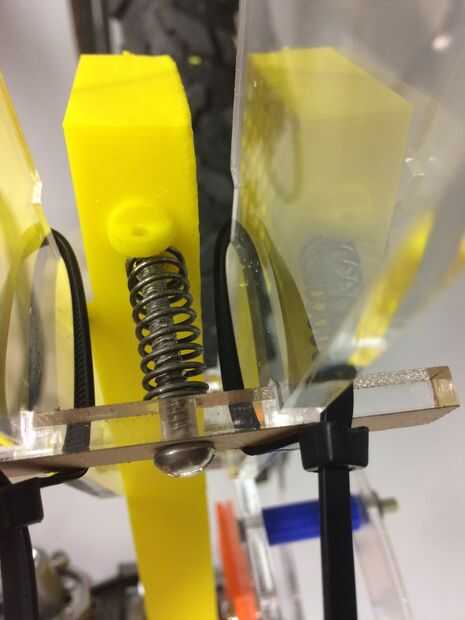

1) para hacer que todo springey, puse un tornillo a través de los soportes de montaje en el brazo de tiro. A continuación os pongo un pequeño resorte en eso perno. Esto hace que el dispositivo vuelve a su casa después de cada tirón de la palanca.

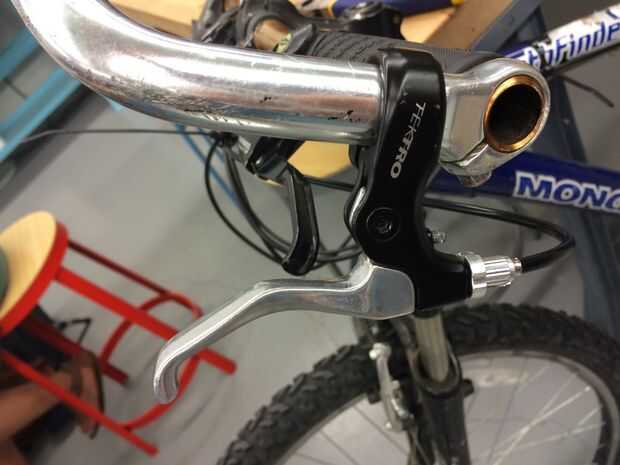

1) la palanquita se monta en mi manillar en una posición que no interfiere con los frenos.
2) el hilo es alimentado a través de la caja

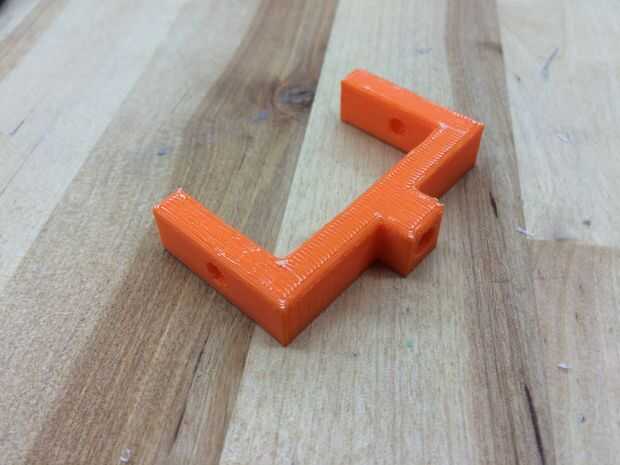

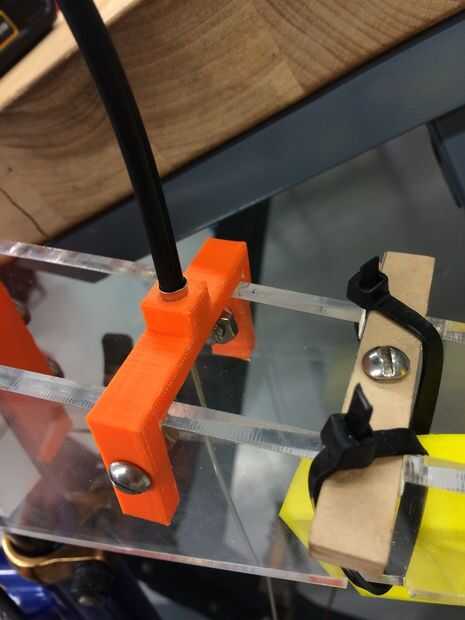

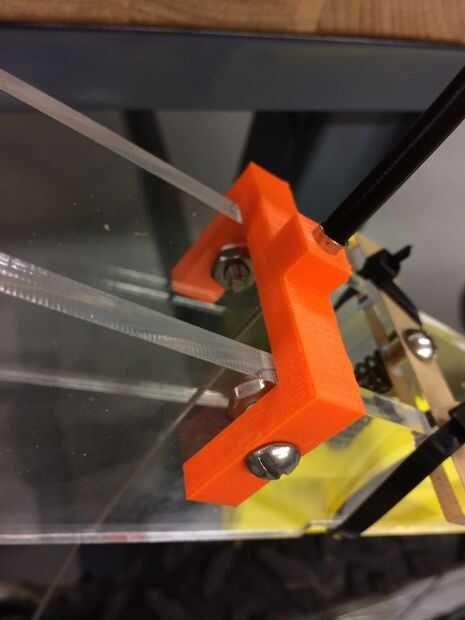

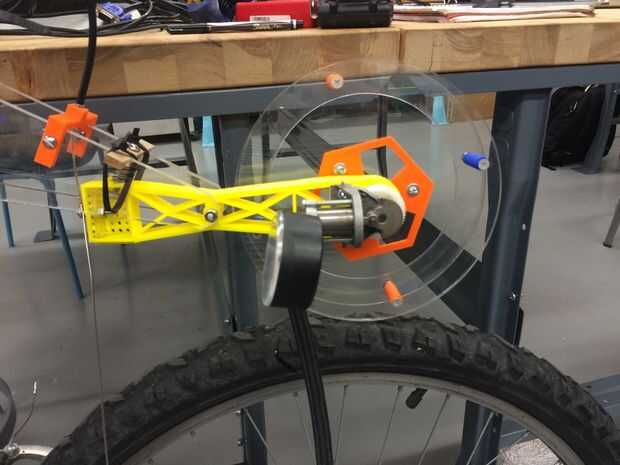

3) la caja es devuelto a la ménsula de montaje donde se montan con una pequeña parte impresa 3D (naranja en las fotos)

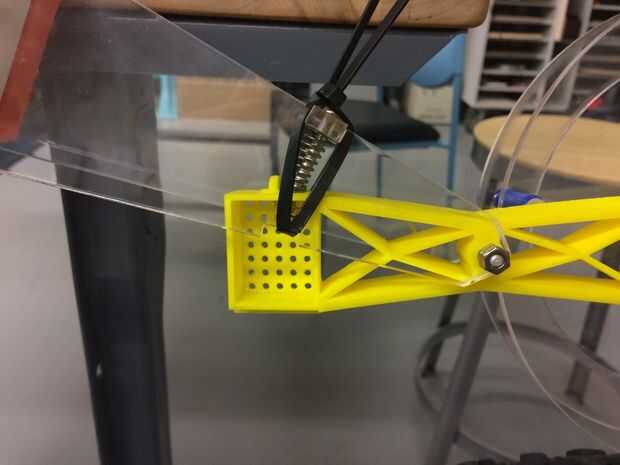

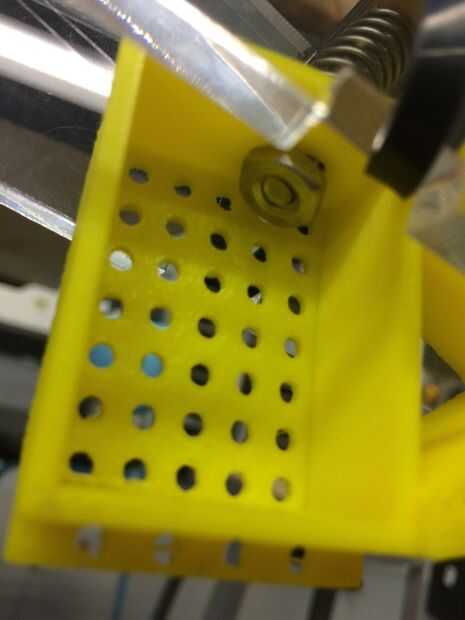

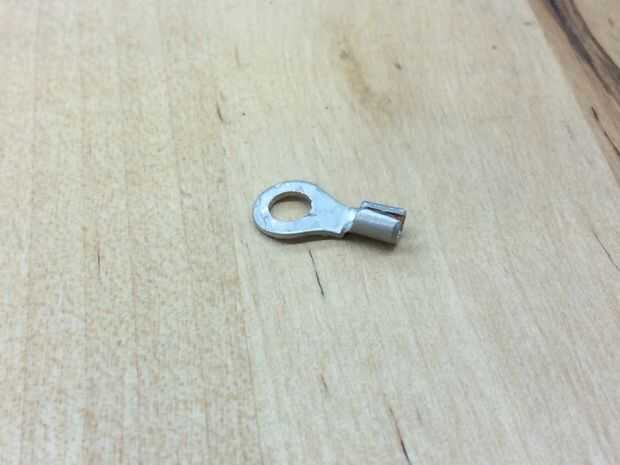

4) el cable debe conectarse al mecanismo. Usé un clip terminal eléctrico para conectar el cable a la unidad. Un perno debe colocarse en la parte posterior del mecanismo donde pasa el cable. La pinza eléctrica poco encaja justo en eso perno y se puede apretar hacia abajo con una tuerca. Esto fue una manera sorprendentemente segura y sencilla para conectar mi cable de bicicleta.

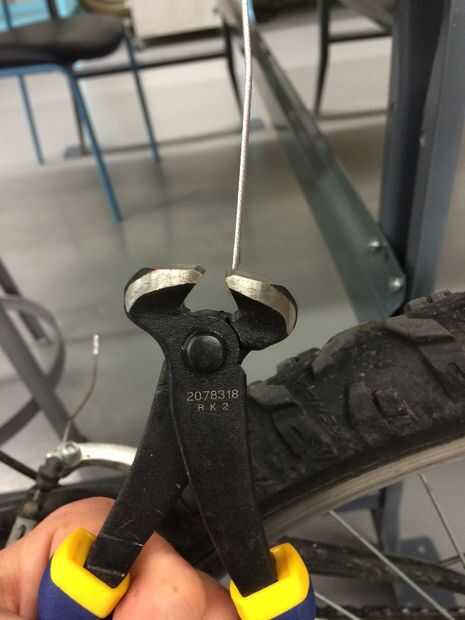

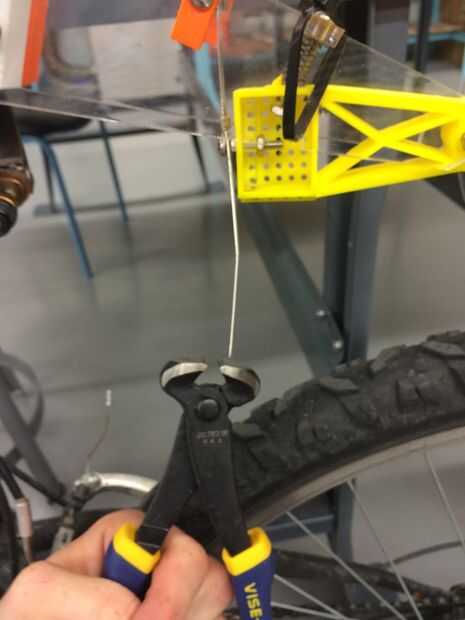

5) el exceso de cable saliendo de la parte inferior es cortado
