Paso 2: La parte motor

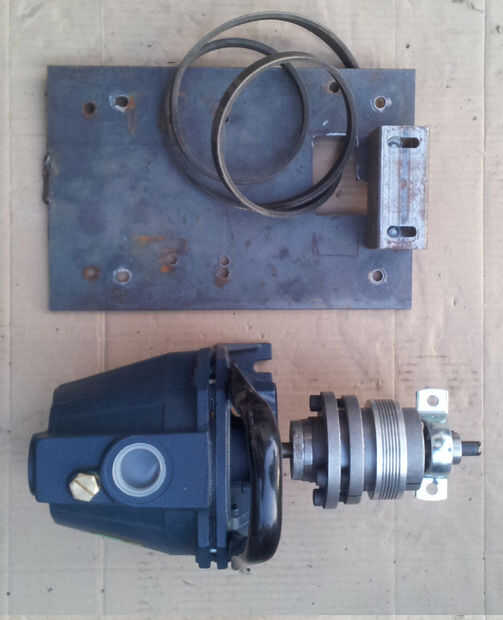

Se monta la rueda acanalada en la parte superior del rotor de jaula de ardilla de aluminio estilo. Que el diseño requiere curso de la banda a través de un agujero en la placa portadora como en la tercera fotografía aquí. Aquí la bomba es una bomba de succión, que tiene que montarse en posición vertical.

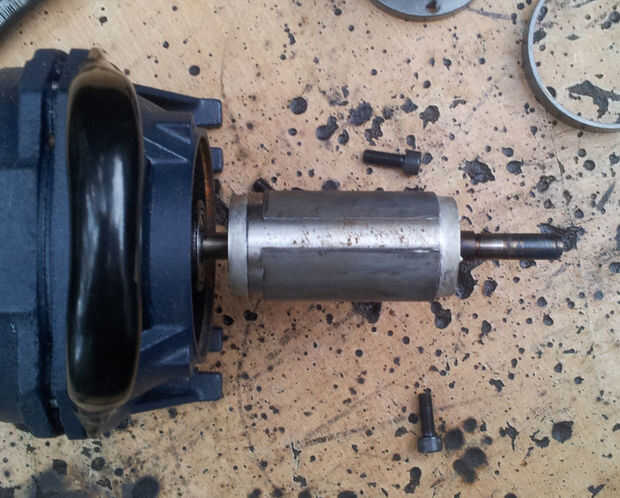

Desmontar el motor. Retire el ventilador. Ahora quitar la carcasa del estator eléctrico y la caja de conexiones eléctricas. Estos todos son fijos juntos en una parte cilíndrica, pintado en el exterior, azul en este caso (no se muestra). Generalmente se realiza con 3 tornillos largos apuntando en la dirección del eje. Ahora el rotor de jaula de ardilla de aluminio estilo está expuesto como en la primera foto.

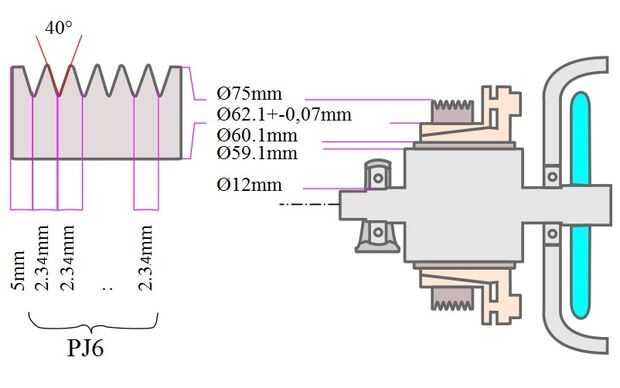

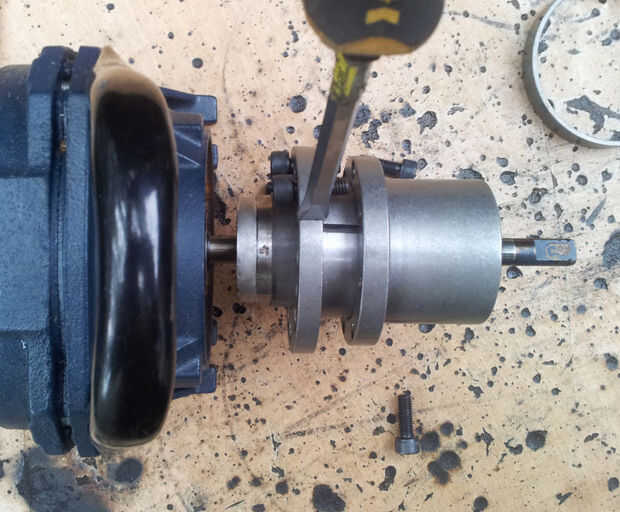

Ahora encontrar un thingie de Cerradura keyless del eje-eje para ser montado en el rotor. Se muestra en la segunda foto aquí. Utilice un tubo fino sin soldadura si se necesita un espaciador, corte axial si el diámetro no matemáticas exactamente, como en la primera foto. Poner el bloqueo del eje-eje, con un destornillador como en la segunda foto si no es posible sin. Apretar hasta la mitad. Medir el diámetro de la rueda acanalada del alesaje (aquí 62.1 mm). Hacer o pedir la rueda acanalada y montarlo.
Compruebe la dirección de giro de la bomba antes de montarlo en el chasis de la aptitud, sólo una es correcta. Ahora hacer la construcción circundante para montarlo en el chasis, a partir de la placa portadora de la bomba. Montaje del cojinete del eje de la bomba en el portador de la placa en posición transversal un poco no importa, pero el eje debe estar paralelo a la placa de tierra, o finalmente los 4 ejes incluyendo el eje de bisagra deben ser paralelo.
