Paso 2: Carga de la batería: circuito rectificador de una dinamo
Este circuito es simplemente un puente rectificador y un condensador.

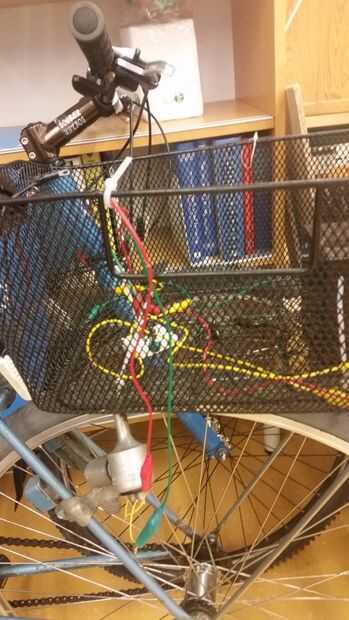

el ~ extremos del rectificador ir a la dinamo, no importa que se corresponde con que terminal.
el lado positivo del rectificador debe conectar al positivo del condensador, el negativo del rectificador para el negativo del condensador. desde allí debe ser + y - las salidas que se van a la batería.

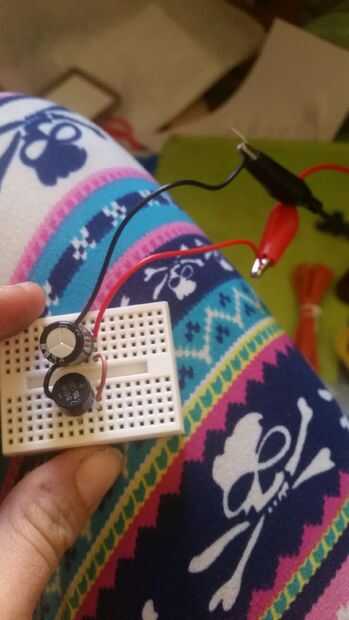

Con un protoboard no olvide colocar las conexiones en la misma fila. así que cada perno del rectificador debe estar en una fila diferente, pero inicialmente no tienes que soldar mientras está probando esto.
