Paso 6: Arduino: relés

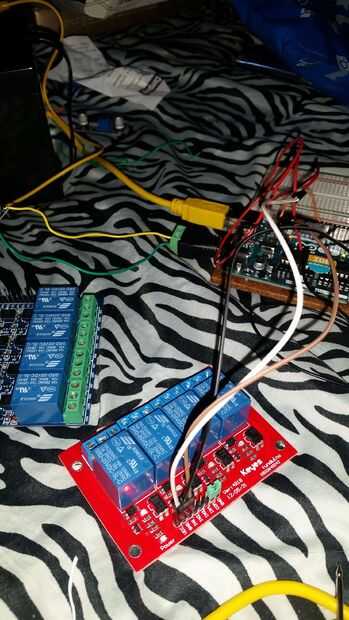

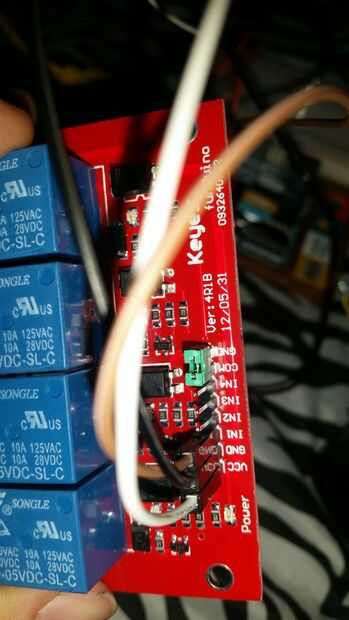

Para conectar el relé, es necesario conocer el pin de su módulo de relé. El de aquí tiene diferentes entradas (in1, in2, in3, in4). La correspondiente a su dispositivo debe conectar al pin de datos que desee en el arduino. Tierra se conecta a tierra de arduino. VCC se conecta a 5V o arduino +. No proporciona energía al relé.
Luego, en el otro lado de los bloques azules son terminales de tornillo. Uno es NC, uno es NO (nunca cerrado y nunca abierto) y otro es su potencia al dispositivo. Aquí, la NC está en el centro, y se conecta a la misma Junta de aumentador de presión que utiliza el sistema, en el lado positivo. La salida del dispositivo (el inversor de corriente para la luz) es en el lado izquierdo de la misma y se conecta con el lado positivo del ondulador (hemos utilizado un adaptador de mechero que viene con dos cables en él para el cableado en sistemas de coche). Menos del inversor de corriente se conecta a tierra.

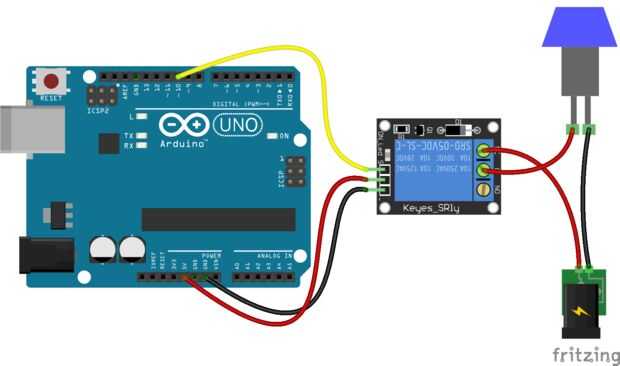

Ver imagen de johnny five.io de cómo conectar el relé y nuestra versión dibujada mano así. Diferentes relés tendrán diferentes diagramas de cómo conectarlos, esto puede no ser aplicable a su de.
