Paso 4: Alimentación para el LED

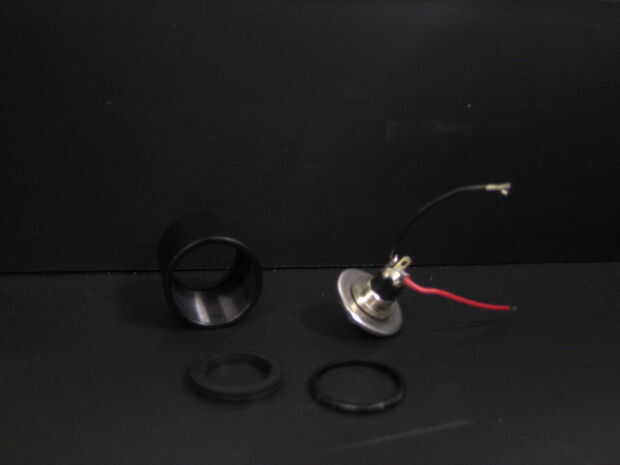

Imágenes 1-3:

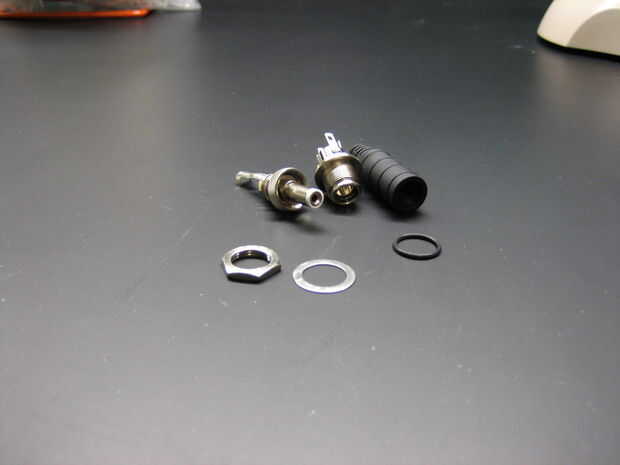

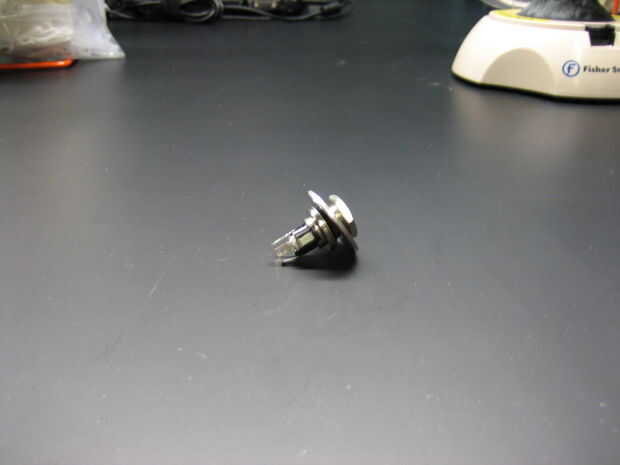

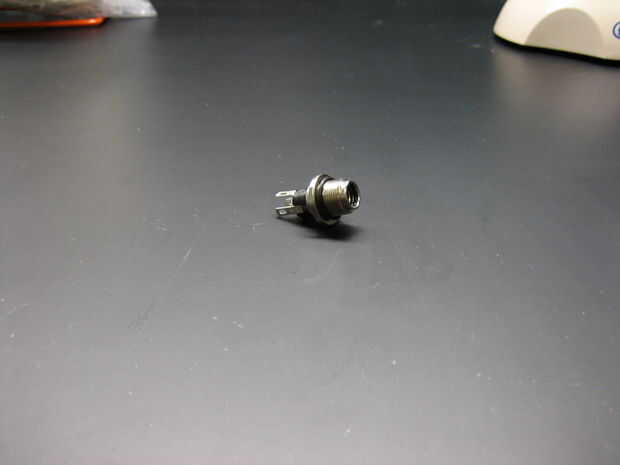

El gato tiene dos componentes a él: una arandela y una junta tórica. La lavadora va en la toma y la junta tórica y no al revés. La junta tórica es lo que presiona contra la arandela de McMaster-Carr, el uno con el ID 3/8". Coloqué esta lavadora del receptáculo y asegúrelo con la tuerca. Si haces esto, tenga cuidado de no apretar demasiado fuerte. Si no, se romperá la toma. Si no aprieta lo suficiente, después el gato hará girar libremente en la lavadora. Ambos escenarios lamentablemente han ocurrido a mí.
Imagen 4:

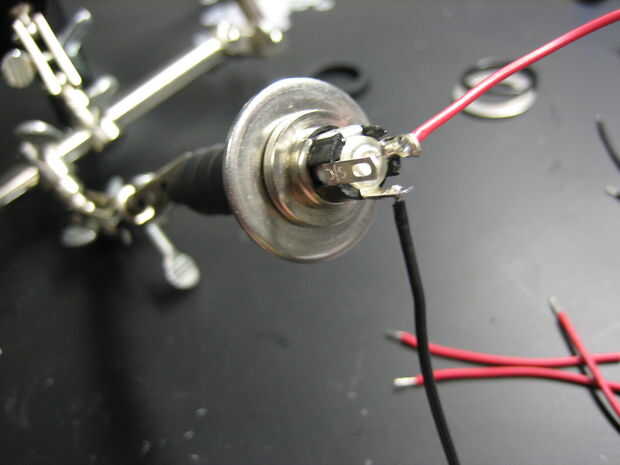

A continuación soldar los cables a la toma. Afortunadamente la toma es auto explicativo para que terminal es el pasador central. Sin embargo, usando un multímetro con un comprobador de continuidad en ella es una gran manera de asegurarse de que los terminales son correctos.
Imagen 5:

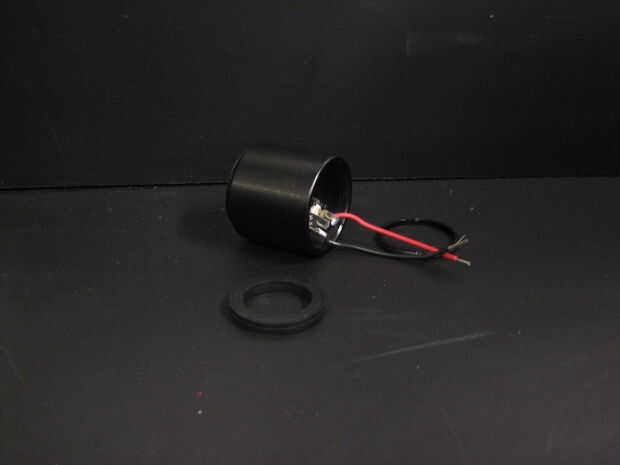

La Asamblea del extremo de alimentación para el LED es hacia adelante. Utilice uno de los anillos gruesos para apretar al conector del tubo de la lente.
Imagen 6:
La orientación de la Asamblea es importante ya que los cables de la toma deben apuntar hacia el LED. Esto significa que los cables se deben señalar en el tubo.
Imagen 7:

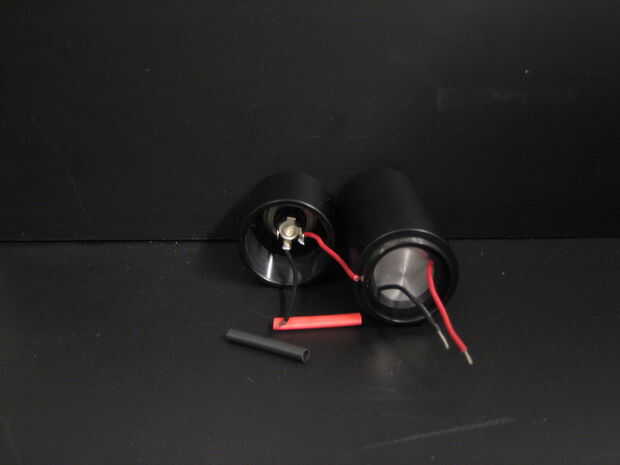

Ahora conecté el ensamblaje del motor a la Asamblea de LED. Evitar los cables de cortocircuito utilizando alguna tubería del encogimiento del calor.
Imagen 8:

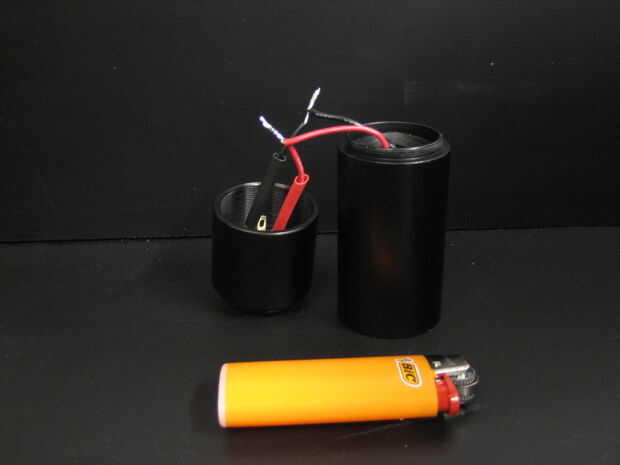

Torcido de los cables y soldarlos juntos. Si tienes uno de esos cañones de calefacción de lujo, por todos los medios se usa para reducir la tubería alrededor de los cables. De lo contrario...
Imagen 9:

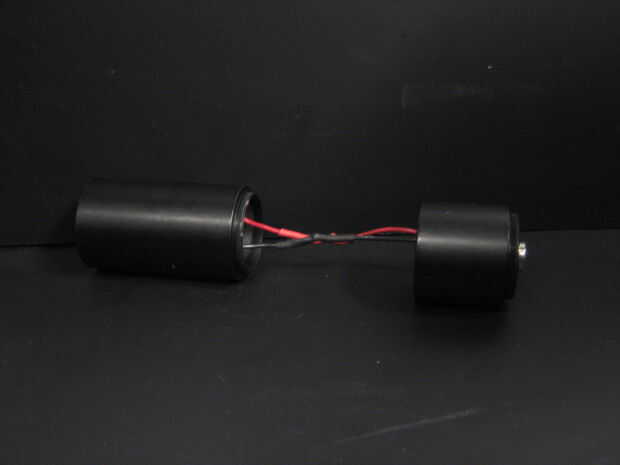

Use el encendedor para reducir la cinta a los cables. Puesto que los tubos de la lente están diseñados para hilo en sí, sólo conecté las dos piezas juntas.
Imagen 10:

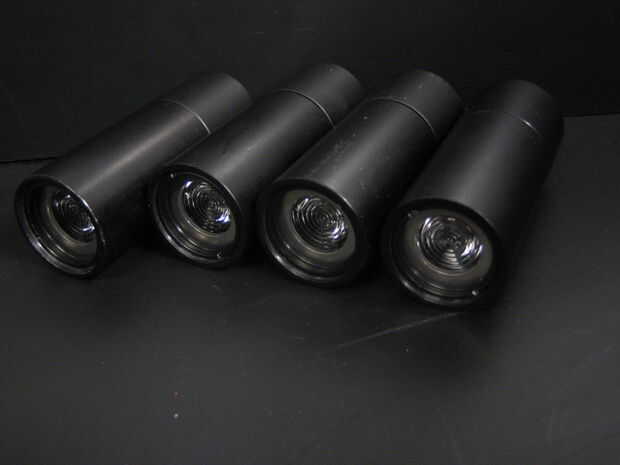

Lo mismo para los otros 3 LEDs y montajes de energía.
