Paso 1: Hacer la placa de potencia

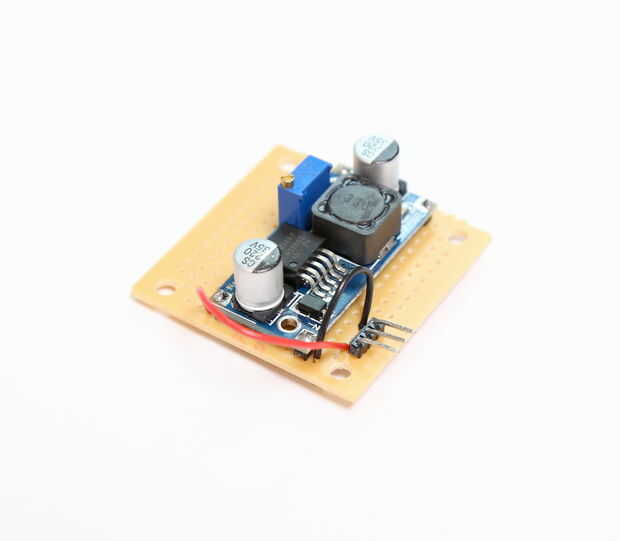

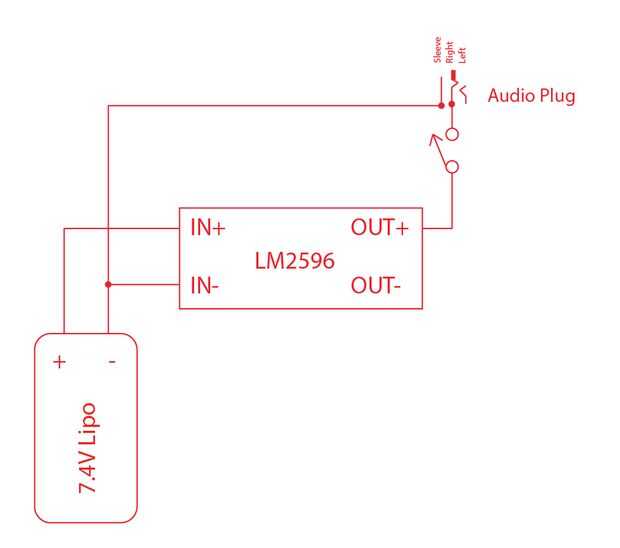

Ajustar el protoboard mini doble por la mitad para hacer un 1.75" x1.75" protoboard. El convertidor del buck LM2596 DC-DC al centro de la Junta de la soldadura. 1 x 3 pines header macho a la esquina inferior izquierda de la Junta de la soldadura y utilizar un par de alicates para doblar las patas para que sean paralelas a la superficie de la Junta. El pin más cercano al borde de la Junta será el pin de alimentación, no se utilizará el pin central y el otro pasador de extremo será tierra. Soldadura cables de la clavija de alimentación al + en el pin en el convertidor del buck y el conector de tierra en el pin en el convertidor buck. Ver el diagrama del circuito incluido aquí para más detalles.

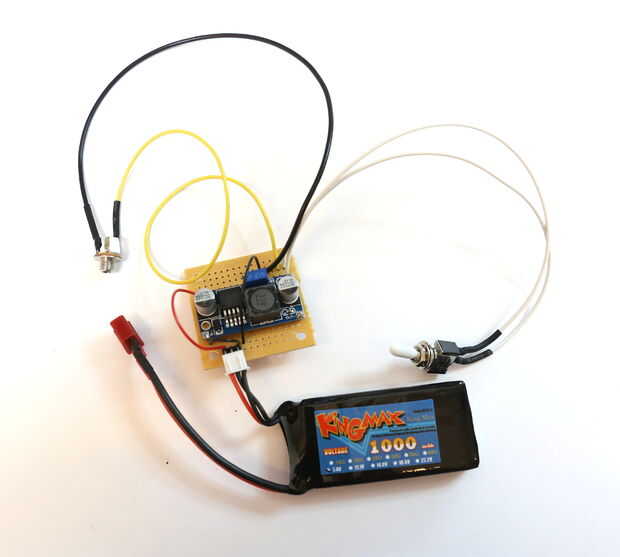

A continuación, cortar cuatro 6" hebras de alambre trenzada. Soldar los cables a ambos conductores en el interruptor y el conector de audio de barril. Para el conector de audio, los cables deben soldarse a hilos que están físicamente aislados unos de otros. Comprobar antes de soldar con un multímetro en la posición del diodo. Si los conductores son aislados, el multímetro indicará "0L". Proteger las conexiones de todo soldadas con tubería del encogimiento del calor.
Soldar un extremo del interruptor para el perno hacia fuera + en el convertidor buck y el otro extremo al conector de sonido. Soldar el cable de audio conector restante a tierra. Conecte la batería en las patillas de la cabecera que cable rojo de la batería es más cercano al borde de la Junta.
Finalmente, con la batería enchufada, gire el trim bote en el convertidor buck hasta que fuera + proporciona exactamente 7V. Este es el mínimo de tensión necesaria para ejecutar al Edison usando WiFi.
