Paso 2: Modificar el arranque Mini Edison

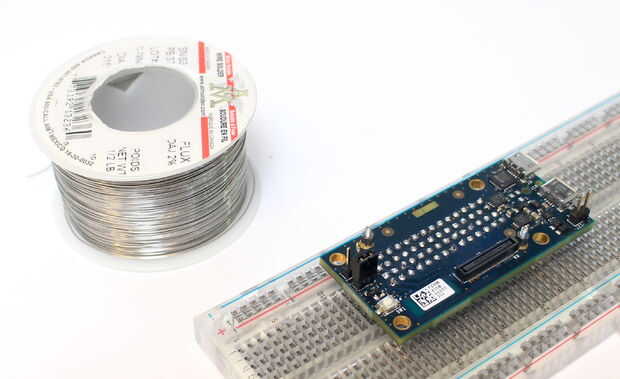

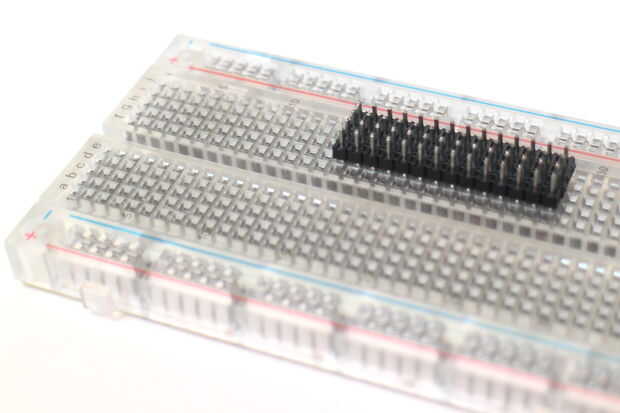

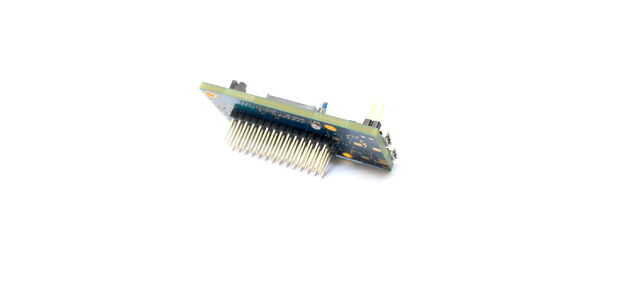

Añadir pins de cabecera a la Junta de Edison. La franja de cabecera en cuatro segmentos de 14 pines y empujan de lado a lado en un protoboard. Asegúrese de que extremos cortos de las clavijas están apuntando hacia arriba. Coloque el mini breakout Junta en la cabecera de pasadores que son los puertos micro usb en la parte superior. El desglose debe quedar nivel sobre los pernos. También recomiendo quitar el chip Edison de breakout junta antes de soldar para evitar daño por calor. Cuidadosamente cada pin a cada agujero en el tablero de arranque con un soldador de la soldadura. Cuando haya terminado, vuelva a conectar al Edison a la Junta de arranque. Tenga cuidado al volver a conectar el conector de 70 pines, ya que es frágil y fácilmente dañadas.

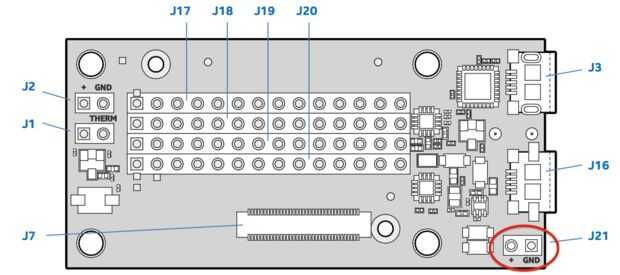

Localizar +-pernos J-21 en el tablero de Edison. Son par de cabecera pins situados en la parte inferior derecha en la parte superior de la Junta de arranque. El pin más cercano al borde de la Junta es GND y el pin siguiente en es Vin. Como se describe en la sección 2.1 de la guía de Hardware de Intel Edison Mini Breakout, J21 es la entrada principal de la Junta y acepta 7 a 15 VDC. Utilice un par de alicates para doblar estos pines en ángulo recto, por lo que son paralelos a la superficie de la Junta.

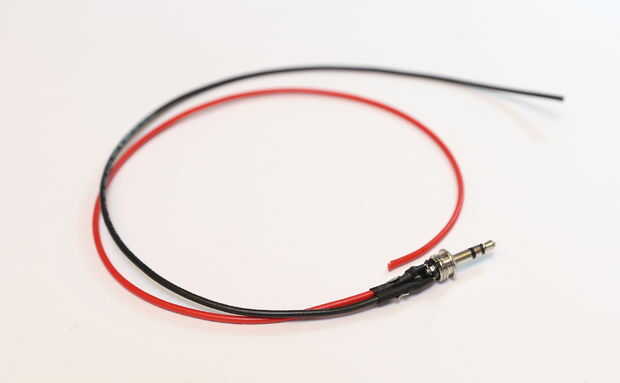

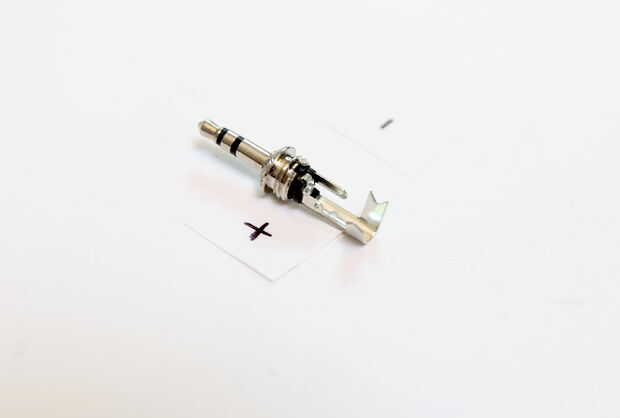

A continuación, cortar dos 6" piezas de trenzado de alambre y soldadura para los cables en un conector de audio de 1/8". Asegúrese de que los cables están aislados unos de otros siguiendo el mismo procedimiento descrito en el paso anterior. Cubierta con tubo retráctil para proteger las conexiones. Si está usando un interruptor de mono, la pestaña exterior grande es tierra y cualquiera de las pestañas más pequeñas del inter son energía.

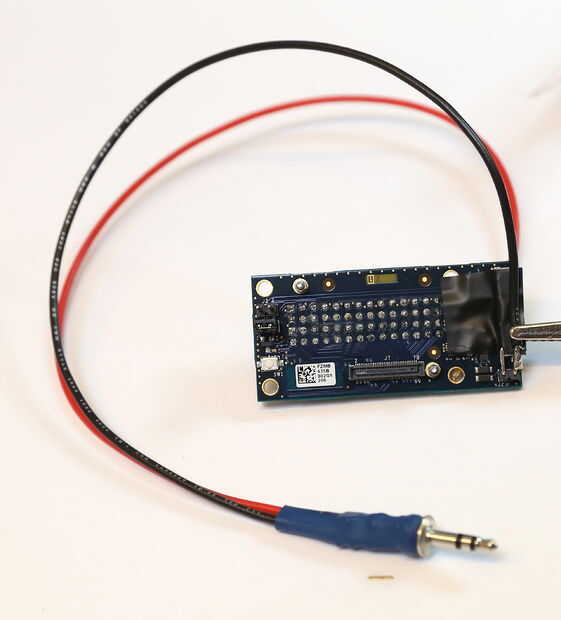

La soldadura de los extremos opuestos de los cables a los +-pernos J-21 en el tablero de Edison. Asegúrese de que el cable de tierra en la toma de audio va al pin de tierra en mini breakout Junta. Lo mismo pasa con el cable de alimentación.
