Paso 3: Haga la Junta de navegación
Soldadura GPS Ultimate Breakout de Adafruit a pedazo de cabecera. Igual que nuestra plantilla antes, empuje los pernos de encabezado en un protoboard (lado largo hacia abajo) y colocar el GPS sobre la parte superior. Asegúrese de que el GPS esté nivelado introduciendo un trozo de papel en su extremo opuesto. El GPS a los pines del cabezal de soldadura. Por último, soldar el GPS con pernos a la protoboard mini restantes.

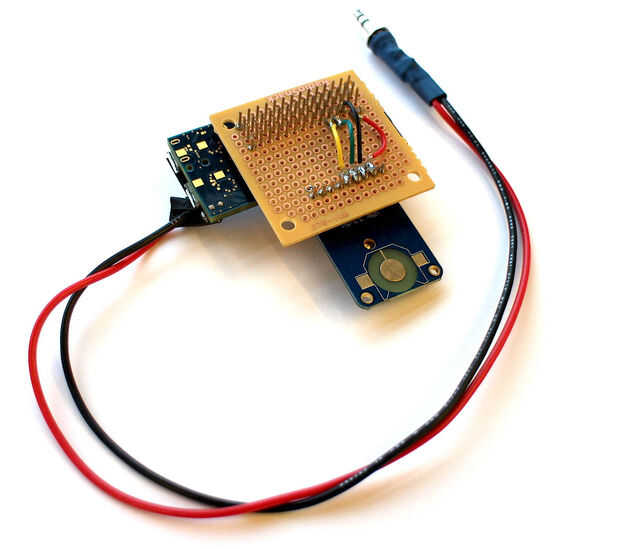

A continuación, empuje el desglose de Edison en el protoboard. En lugar de soldar todos sus 56 pernos en el protoboard, la soldadura sólo los pines de la esquina. También la soldadura de los cables entre las siguientes conexiones:

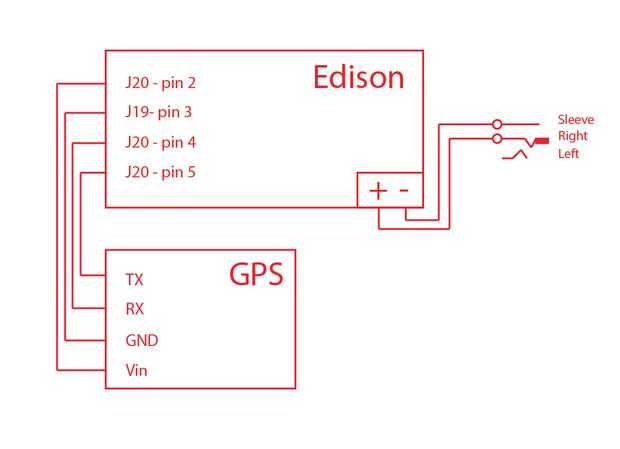

GPS Edison Edison Pin Descripción
Salida del sistema 3.3V Vin J20-pin 2
J19 3 pines GND GND
RX J20 - pin 4 GP45
J20 TX - pin 5 GP47

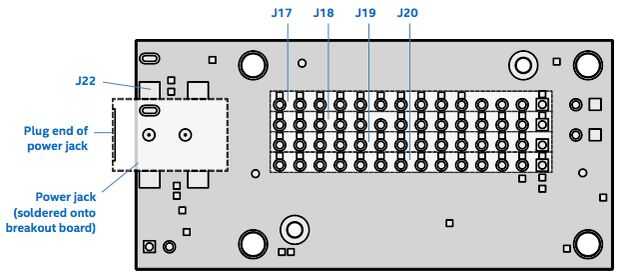

Revise las secciones 2.1 y 2.2 de la Edison Mini arranque Hardware documentación incluida aquí para obtener más información acerca de su disposición de pines y numeración.
Documentación de Adafruit dice que el GPS requiere de + 5 Vcc en el pin Vin. Sin embargo, encontré que 3.3V también funciona.
