Bike Shed (2 / 11 paso)

Paso 2: diseño

Durante todo el proyecto he hecho una mini serie de videos del proceso de diseño y la construcción que incluyo a través hacia fuera de este Instructable.

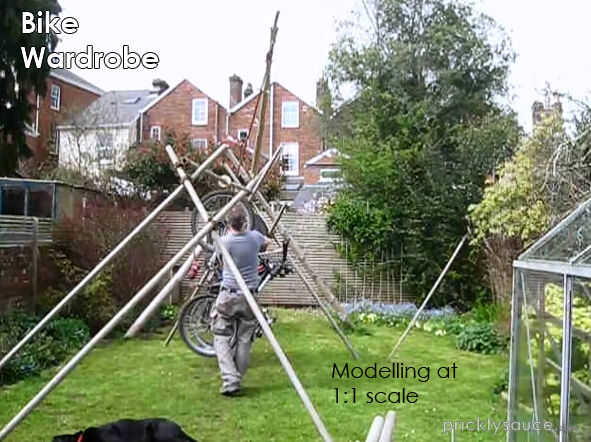

He incluido dos de los videos en esta sección exponiendo mi diseño de proceso, prototipos y modelado.

Pasé por un par de diseños antes este diseño final.

Los clientes desea un galpón para almacenar cuatro bicicletas, uno de ellos bastante grande y un monociclo todoterreno! Captura video 006 en la sección de slider para ver al cliente conducción Off-Road en el monociclo. Impresionante.

Querían la vertiente para ser visualmente claro que es difícil de lograr como bicicletas toman una gran cantidad de espacio cuando está almacenado.

De lo contrario dejaron el diseño, hasta me - perfecto - y fueron felices de ir con mis ideas.

Quería lograr una vertiente única bicicleta, algo que nadie más tendría y para explorar nuevas formas de almacenar un objeto que es visualmente ligera, aunque físicamente ocupa un gran espacio.

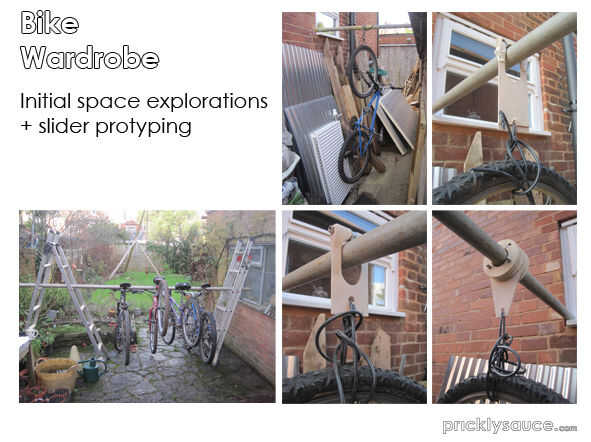

experimenté en apilar las bicicletas en pequeños un espacio como sea posible y los mejores resultados fueron colgándola por lo que podría ser pugnaban juntos para interlink ocupando un espacio mucho más pequeño.

He probado esto en un poste de andamio y convertido le más lejos para colgarlos de sus ruedas de bicicleta ganchos.

Esto me llevó al prototipo de una serie de deslizadores que colocado sobre un poste de andamio.

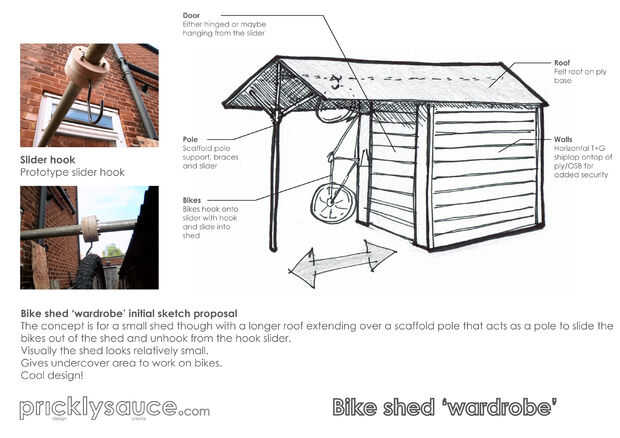

El diseño final fue informado por este proceso con un pequeño 'cobertizo de almacenaje' en la sección y un área abierta con el techo que se extiende sobre ambos.

Las motos resbaló hacia fuera para que una elección a realizar, al igual que ropa en un armario.

Me encontré con accesorios de poste de andamio que se utilizan para aplicaciones de la barandilla, sería fácil hacer un arreglo poste deslizante Polo y al final para mantener el techo en el extremo abierto.

Las bicicletas se deslice a través de una puerta en el área 'abierta' donde uno requiere puede ser seleccionado.

Este espacio abierto también sería un lugar para trabajar en las motos y el interior de la puerta le forman una pared posterior cuando está abierto con estantes y doble hacia abajo las tablas para todas las herramientas y brocas bicicleta necesitadas.

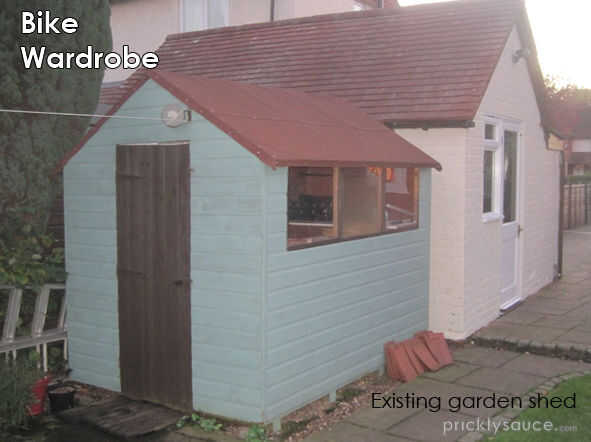

Decidí tomar la estética de la caseta de jardín estándar existente que existió en el sitio como la sensación general del armario de la bici. Una sensación tradicional que encajaría con los clientes aunque con un toque único.

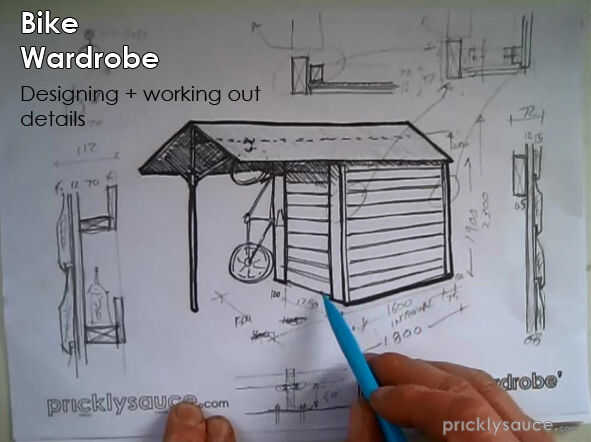

Por favor revise las imágenes de arriba para ver las dimensiones que he trabajado, aunque le animo a hacer estos ejercicio basado en sus propias necesidades.
