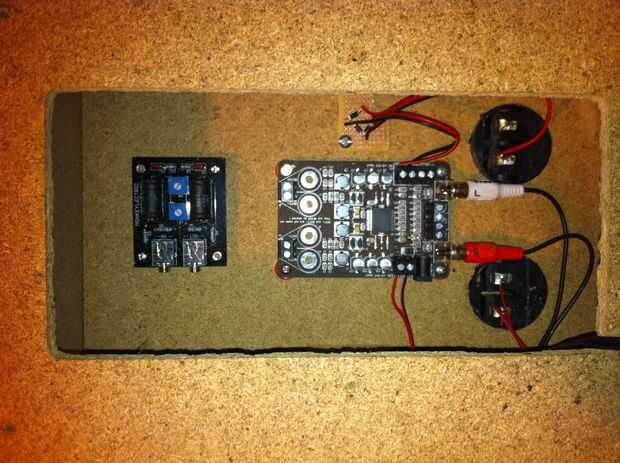

Paso 6: Poner todas las cosas caras en el cuadro de...
También Dan crossover instructable aquí.
Todo cables bastante simple... Vas de un IPOD stereo para el crossover que hace un canal el tweater y un canal del woofer que luego es amplificado y envía el MONO amplifica señal al altavoz respectivo...
IPod va al cruce.
Cruce hacia fuera va a AMP IN (el amplificador viene con 1/8" macho para cables coxial).
Amplificador se conecta a altavoces:
Derecha, Ch1, rojo es Tweat,
Izquierda, Ch2, el blanco es altavoz para bajas audiofrecuencias.
Alimentación del concentrador dynoamo va al puente del diodo.
Corriente continua desde el puente de diodo va directamente a la Junta Directiva de la amp... (eso es correcto! no hay protección de circuito... Actualizaré esto si yo soplo el amplificador)...
Puede ajustar el crossover con las resistencias a bordo Monkeylectric...
R7 es controlar el canal derecho (Tweat, Ch1, rojo): las agujas del reloj (máximo)
R8 es controlar el canal izquierdo (Ch2, Woofer, blanco): hacia la izquierda (máximo).
En Resumen yo diría que pone tanto sonido como puede manejar ese locutor de mierda... Mi hub dyanmo puede empujar más energía que los altavoces pueden manejar... incluso solo usando el amplificador de TA2015 nominal de 15 vatios... Fácilmente pude invertir en un altavoz un poco mejor para un rendimiento superior...
Su muy divertido tener voladura de sonido para arriba en usted en vez de a través de la oreja cogollos... mucho más seguro también!
El woofer es difícil de controlar porque el bajo es tan diferente de canción a canción... y el orador es tan scrapy... Cruce de dan tiene tornillo-ajustes de tweater y woofer por lo hace que sea fácil de ajustar...
¿Cuál es siguiente? Voy más grande... acaba de ordenar el siguiente amplificador más grande de china... 20 vatios y un altavoz de 2 vías con un woofer de 8"...
15/03/11 comprado lo siguiente
Tripath TA2020 Clase Mini lindo T Amp amplificador Ipod MP
Vendedor de Ebay: de hecho-hi-fi-lab
